REF 542plus
4.3.1.5.
112
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Konfi guration
Im Konfi gurationsdialogfenster werden lediglich die Funktionsblockverbindungen
mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
Notschaltfl ächen

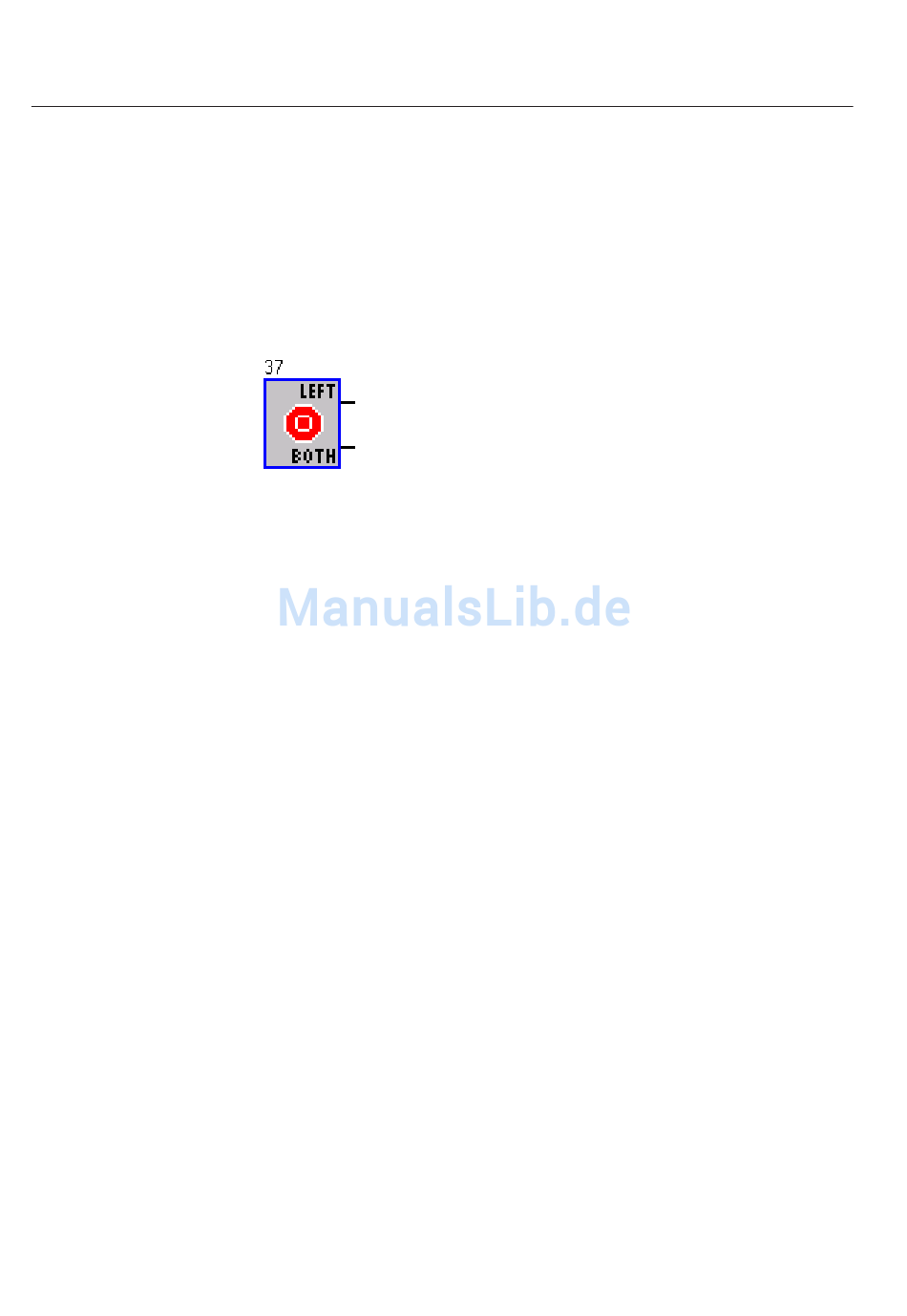

Abb. 4.3.1.5.-1 Funktionsblock Notschaltfl ächen
Funktion
Der Funktionsblock Emergency Buttons (Notschaltfl ächen) stellt die beiden Schalt-
fl ächen zur Notabschaltung auf der HMI-Steuerungseinheit dar. Wird ein Schalter
betätigt, wird am Ausgang des entsprechenden Funktionsblocks logisch 1 angezeigt.
Verbindungen
LEFT-Ausgang: Logisch 1 wird angezeigt, wenn die linke Taste der HMI-Steue-
rungseinheit betätigt wird.
Beide Ausgänge: Logisch 1 wird angezeigt, wenn beide Tasten der HMI-Steue-
rungseinheit betätigt werden.
Typische Anwendung
Eine typische Anwendung der Notschaltfl ächen ist die Auslösebetätigung des Lei-
stungsschalters mit beiden Notschaltern.
Konfi guration
Im Konfi gurationsdialogfenster werden lediglich die Funktionsblockverbindun-
gen mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich. Die
Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) werden
angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt. Diese
Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
