Typische Anwendung

Verwendung als Signal-LED zum Empfangen der Statusanzeige für die Tempe-
raturüberwachung eines Motors. Eine grüne LED bedeutet OK, eine orange bzw.
gelbe LED bedeutet Status kritisch (Startsignal einer Schutzfunktion) und eine
rote LED bedeutet „Funktionsstörung: Motor zu heiß" (Auslösesignal für eine
Schutzfunktion).
Konfi guration
Im folgenden Abschnitt werden die verschiedenen Registerkarten im Konfi gura-
tionsdialogfenster Anzeige-LED beschrieben. Auf allen Registerkarten sind die
Schaltfl ächen OK und Cancel (Abbrechen) verfügbar.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.

Allgemein

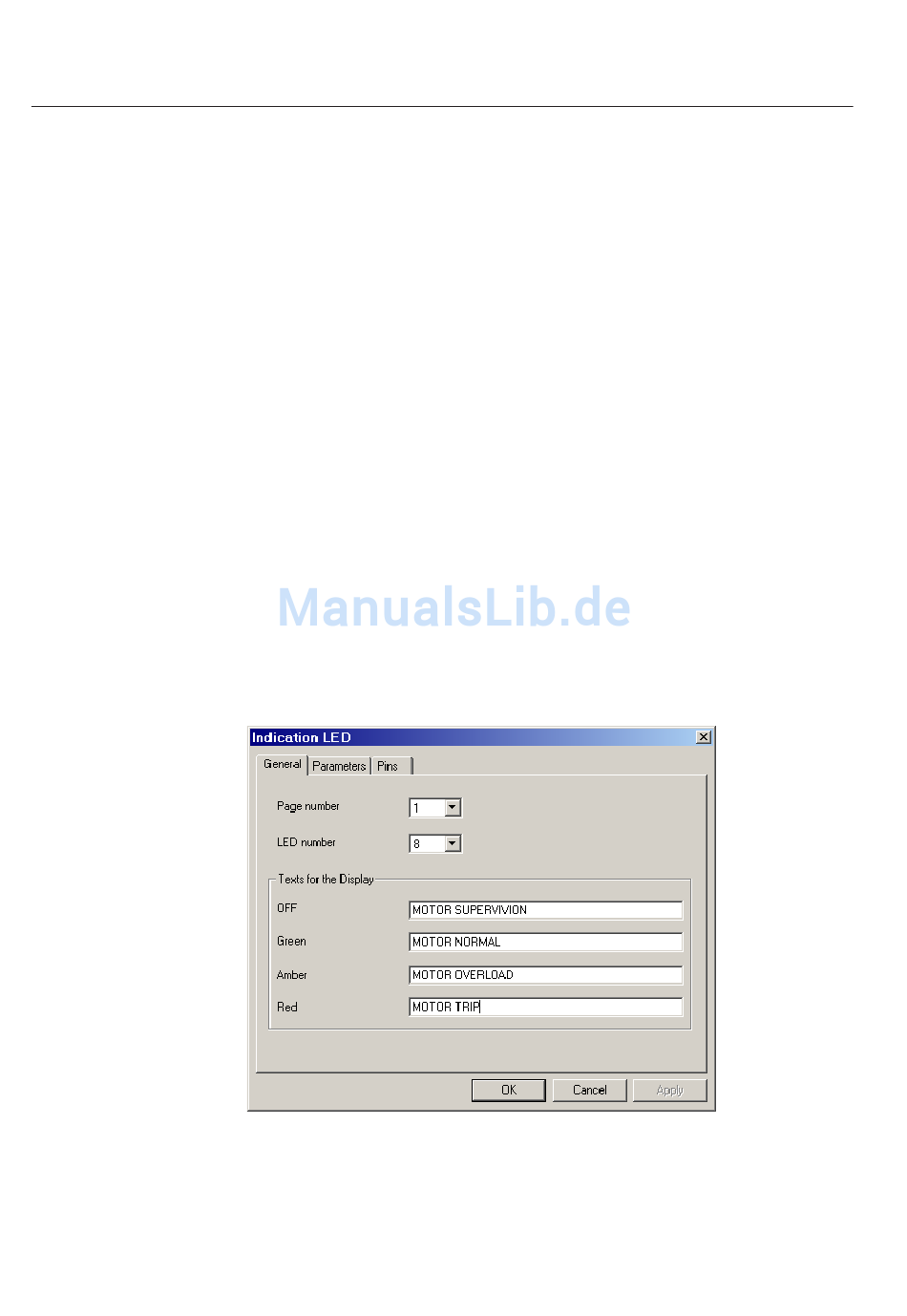

Abb. 4.3.1.1.-2 Registerkarte General (Allgemein), Funktionsblock Anzeige-LED
1MRS757433
A051707
