Analoge Objekte

Die folgenden Abschnitte enthalten Beschreibungen der unter Drawing Menu >
Insert > Analog Objects (Schaltplanmenü > Einfügen > Analoge Objekte) verfüg-
baren Funktionsblöcke.

Analoger Schwellenwert

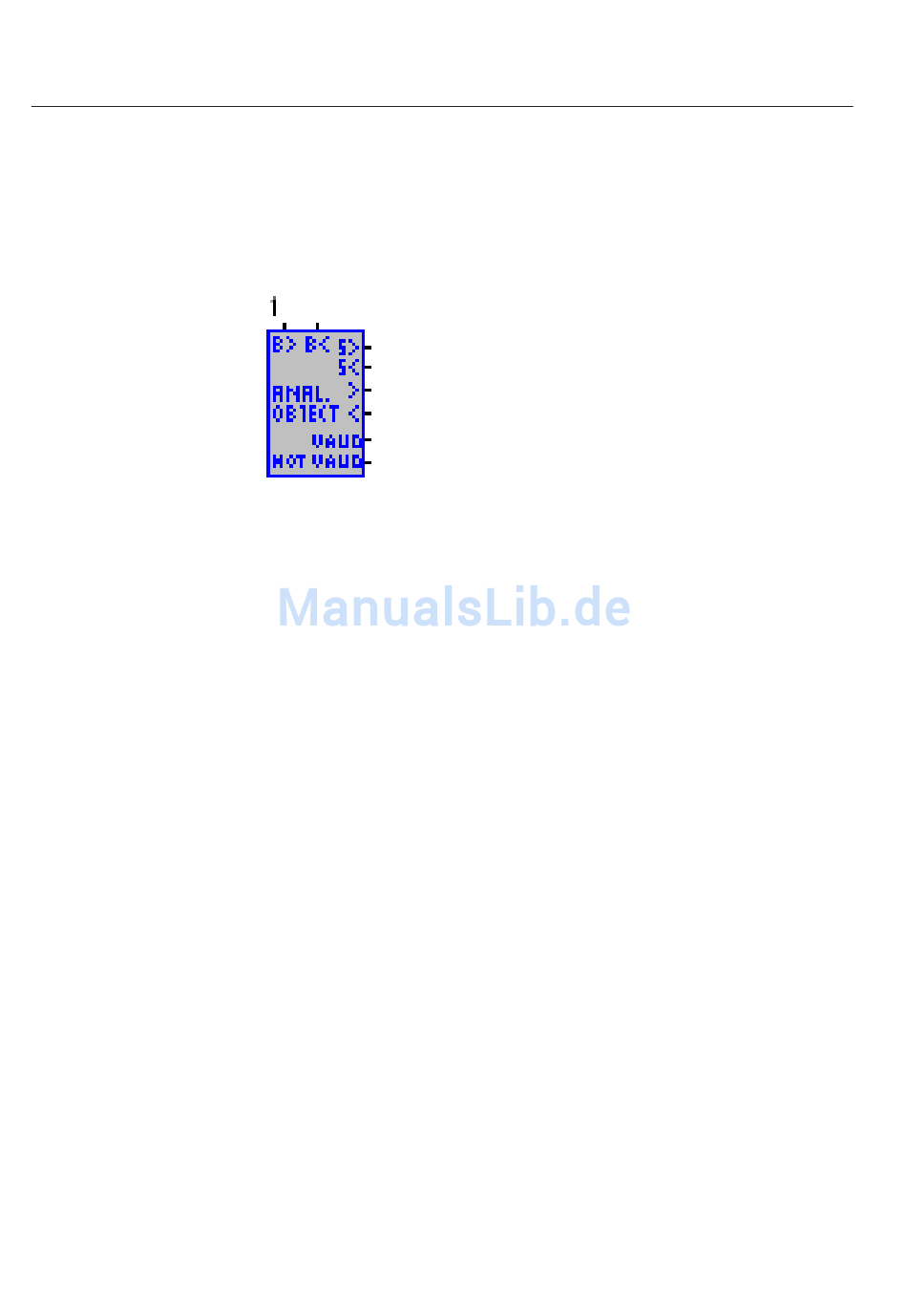

Abb. 4.3.6.1.-1 Funktionsblock analoger Schwellenwert
Funktion
Jeder der acht analogen Messeingänge kann überwacht werden, um zu überprüfen,
ob er einen bestimmten Schwellenwert über- oder unterschreitet. Fällt der Messwert
unter den konfi gurierbaren Auslöseschwellenwert (Schwellenwert) oder übersteigt
diesen, wird die Überwachungsfunktion aktiviert. Übersteigt der konfi gurierbare
Auslöseschwellenwert den Schwellenwert nach einer konfi gurierbaren Zeitdauer
oder fällt unter diesen, wird ein Auslösesignal generiert. Der Auslöseschwellenwert
und die Zeitdauer für das Über- oder Unterschreiten des Messwertes können separat
konfi guriert werden.
Verbindungen
B>-Eingang: Liegt an diesem Eingang ein Signal des Typs logisch 1 an, wird das
Auslösesignal zum Anzeigen einer Überschreitung des Schwellen-
wertes unterdrückt.
B<-Eingang: Liegt an diesem Eingang ein Signal des Typs logisch 1 an, wird das
Auslösesignal zum Anzeigen einer Unterschreitung des Schwellen-
wertes unterdrückt.
S>-Ausgang: Das Startsignal (logisch 1) kann hier abgenommen werden, wenn
der Schwellenwert überschritten wurde.
S<-Ausgang: Das Startsignal (logisch 1) kann hier abgenommen werden, wenn
der Schwellenwert unterschritten wurde.
>-Ausgang: Das Auslösesignal (logisch 1) kann hier abgenommen werden,
wenn der Schwellenwert überschritten wurde.
<-Ausgang: Das Auslösesignal (logisch 1) kann hier abgenommen werden,
wenn der Schwellenwert unterschritten wurde.
Valid-Ausgang: Immer dann, wenn das ausgewählte analoge Signal gültig ist, wird
ein Signal des Typs logisch 1 gesetzt.
Not-Valid-Ausgang: Immer dann, wenn das ausgewählte analoge Signal ungültig ist,
wird ein Signal des Typs logisch 1 gesetzt.
