auswählen, konfi guriert das REF 542plus-Konfi gurationsprogramm durch Klicken
der Schaltfl äche Get group data (Gruppendaten abfragen) den Sensor automatisch.

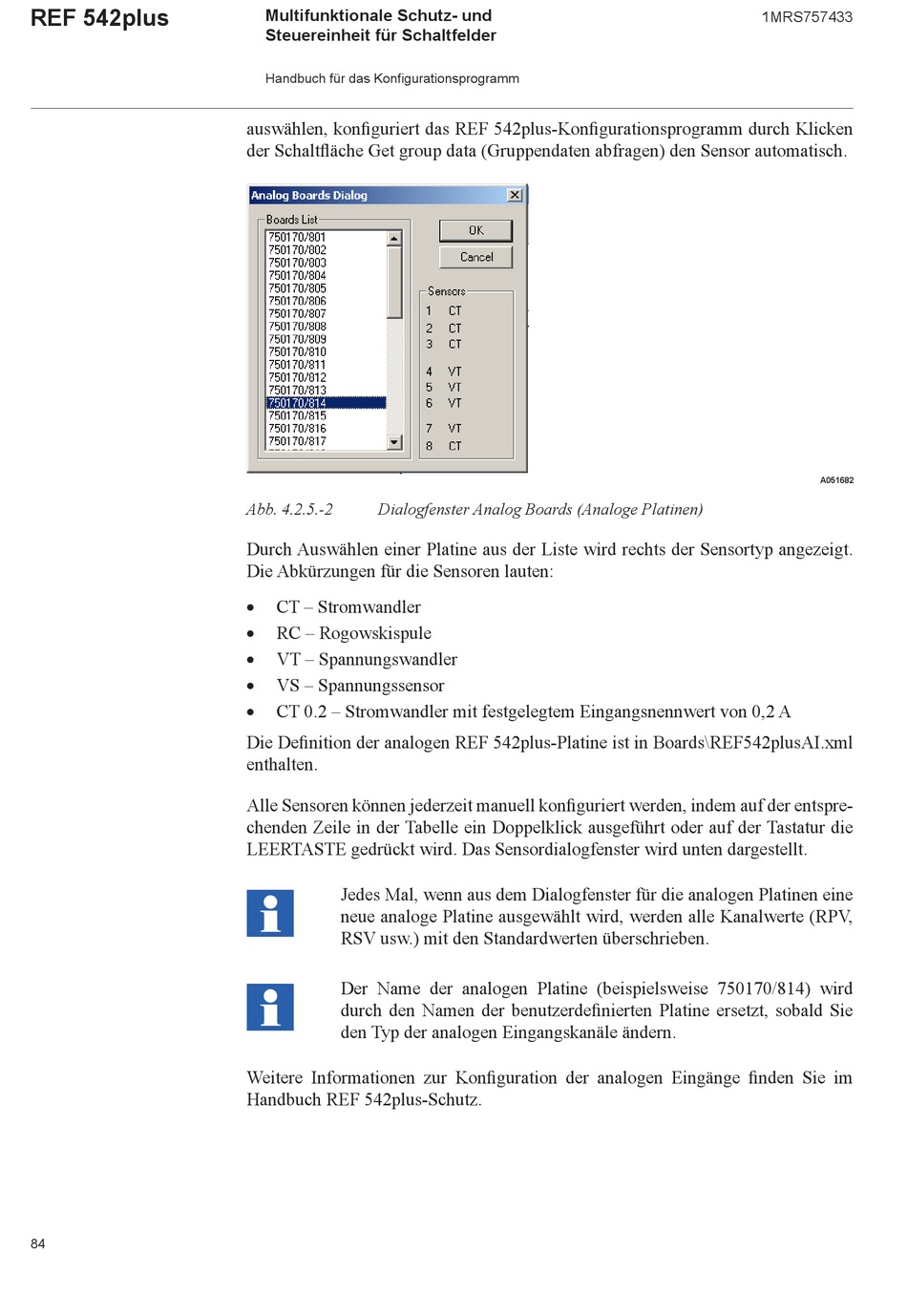

Abb. 4.2.5.-2 Dialogfenster Analog Boards (Analoge Platinen)
Durch Auswählen einer Platine aus der Liste wird rechts der Sensortyp angezeigt.
Die Abkürzungen für die Sensoren lauten:

CT – Stromwandler

RC – Rogowskispule

VT – Spannungswandler

VS – Spannungssensor

CT 0.2 – Stromwandler mit festgelegtem Eingangsnennwert von 0,2 A
Die Defi nition der analogen REF 542plus-Platine ist in Boards\REF542plusAI.xml
enthalten.
Alle Sensoren können jederzeit manuell konfi guriert werden, indem auf der entspre-
chenden Zeile in der Tabelle ein Doppelklick ausgeführt oder auf der Tastatur die
LEERTASTE gedrückt wird. Das Sensordialogfenster wird unten dargestellt.
Jedes Mal, wenn aus dem Dialogfenster für die analogen Platinen eine
neue analoge Platine ausgewählt wird, werden alle Kanalwerte (RPV,
RSV usw.) mit den Standardwerten überschrieben.
Der Name der analogen Platine (beispielsweise 750170/814) wird
durch den Namen der benutzerdefi nierten Platine ersetzt, sobald Sie
den Typ der analogen Eingangskanäle ändern.
Weitere Informationen zur Konfi guration der analogen Eingänge fi nden Sie im
Handbuch REF 542plus-Schutz.
