And-Logikgatter - ABB REF 542plus Handbuch

1MRS757433
4.3.3.5.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

AND-Logikgatter

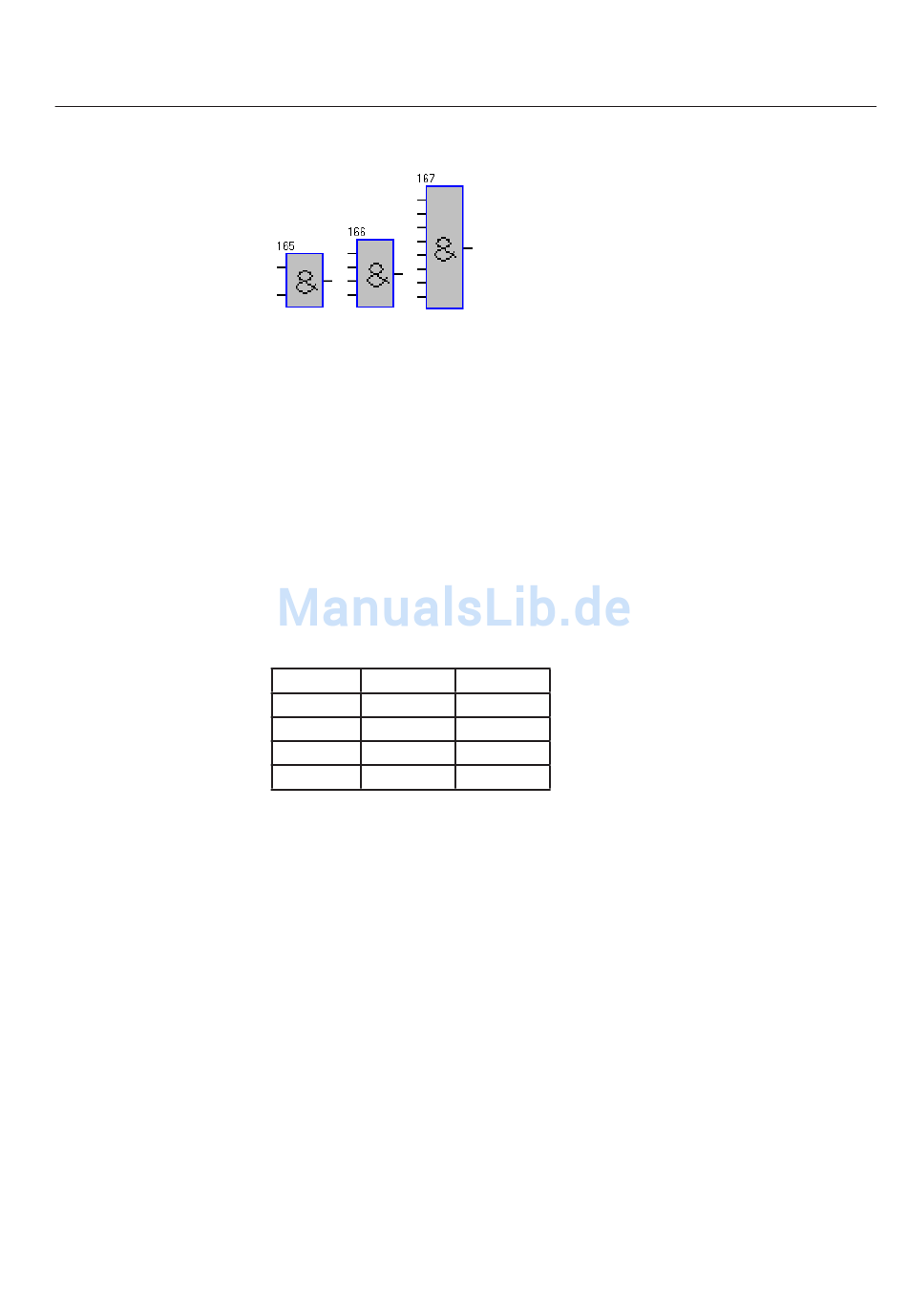

Abb. 4.3.3.5.-1 Funktionsblock AND-Logikgatter mit variierender Anzahl von
Eingängen
Funktion
AND-Logikgatter stellen an ihren Eingängen (linke Seite des Funktionsblocks) eine
logische AND-Zwischenverbindung her. Das Ergebnis dieses logischen Vorgangs
ist am Ausgang verfügbar (rechte Seite des Funktionsblocks). Daher wird am Aus-
gang ein Signal des Typs logisch 1 angezeigt, wenn alle Eingänge auf logisch 1
gesetzt sind.
Die AND-Logikgatter oben unterscheiden sich lediglich in ihrer Anzahl von
Eingängen.
Tabelle 4.3.3.5.-1 Logiktabelle
Ein 1 Ein 2
0 0
0 1
1 0
1 1
Die Logiktabelle 4.3.3.5.-1 zeigt als Beispiel die Funktion des AND-Logikgatters
mit zwei Eingängen.
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
Aus
0
0
0
1
REF 542plus
A051766
177
