4.3.7.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
16-Bit-Schreiben

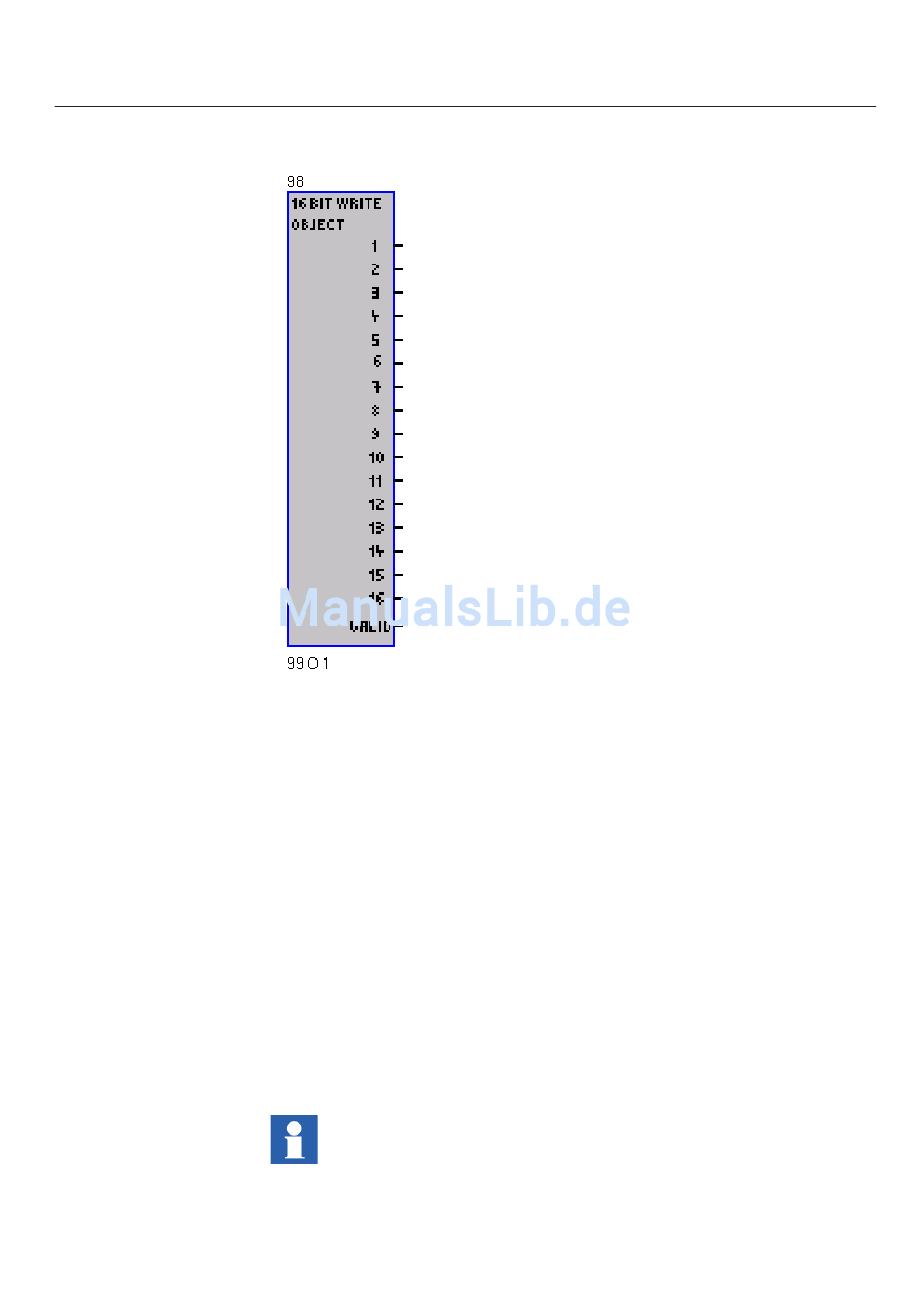

Abb. 4.3.7.2.-1 Funktionsblock 16-Bit-Schreiben
Funktion
Der Funktionsblock 16-Bit Write (16-Bit-Schreiben) dient in der vertikalen Kom-
munikation dem Empfangen von RESERVE-Anfragen und RESERVE-Bestätigun-
gen sowie in der horizontalen Kommunikation dem Empfangen von Verriegelungs-
informationen von anderen Feldern. Jede Änderung der Eingänge hat ein Ereignis
zur Folge, das die Port-Nummer des geänderten Eingangs und dessen Werteinfor-
mationen enthält.
Der Funktionsblock muss innerhalb der konfi gurierten Zeit vom Feldbus aktuali-
siert werden. Nach Ablauf einer bestimmten Zeitspanne werden der Ausgang Valid
und die 16 Datenausgänge mit einem Signal des Typs logisch 0 zurückgesetzt. Nach
jeder neuen Aktualisierung wird der Ausgang Valid erneut mithilfe eines Signals des
Typs logisch 1 zurückgesetzt. Die Standardzeitdauer beträgt 1000 ms. Wird die Zeit
auf 0 gesetzt, ist die Zeitsteuerung nicht aktiv und der Ausgang Valid ist dauerhaft 1
und wird nicht zurückgesetzt.
Es können maximal 64 Funktionsblöcke des Typs 16-Bit-Schreiben
eingegeben werden.
