4.3.2.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Schaltobjekt 0-1

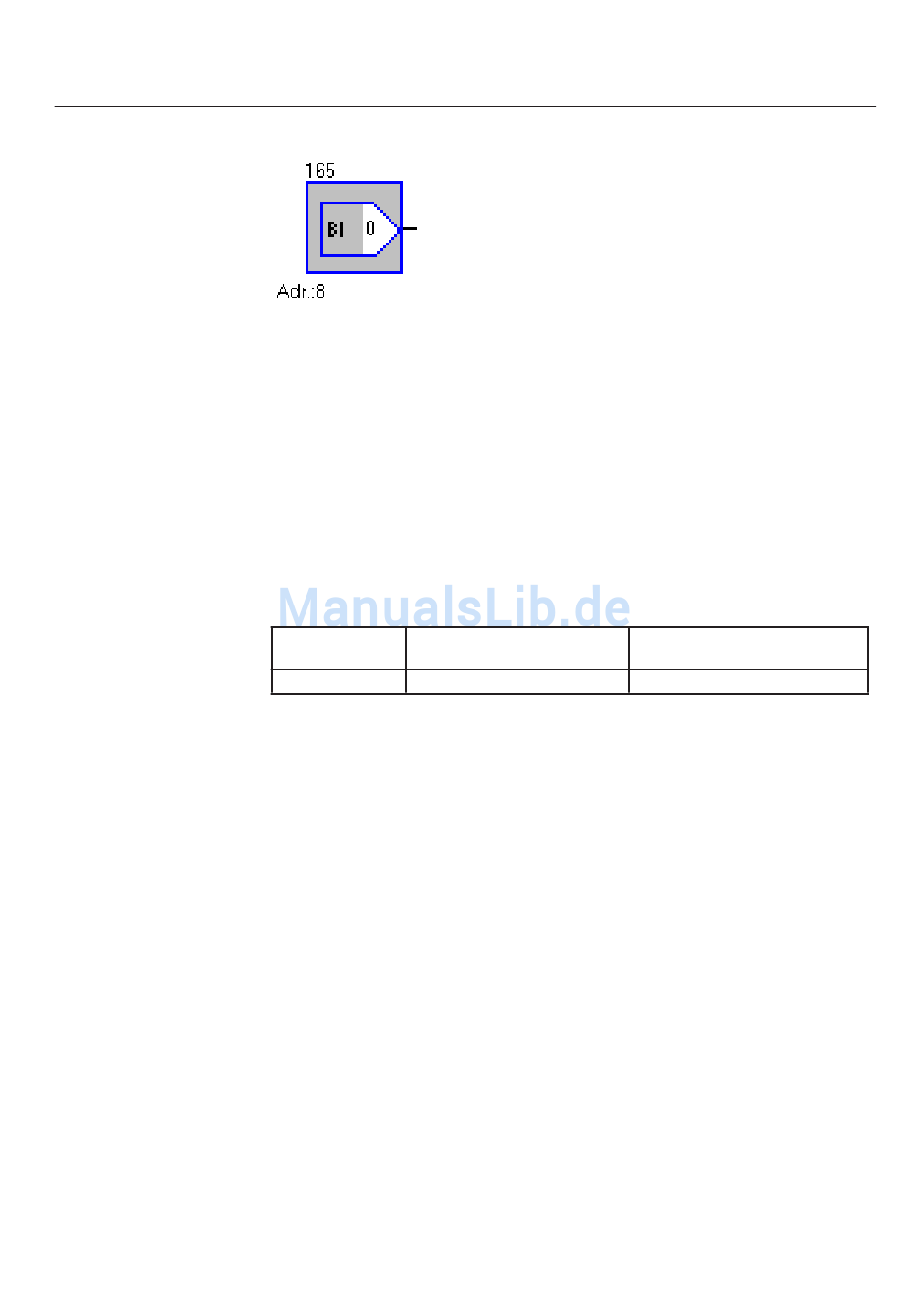

Abb. 4.3.2.1.-1 Funktionsblock Schaltobjekt 0-1
Funktion
Im Funktionsblock Schaltobjekt 0-1 wird das Signal eines physischen binären Ein-
gangs bereitgestellt.
Verbindungen
BI-Ausgang: Verbindung, an der das binäre Eingangssignal des dargestellten physi-
schen Eingangs abgenommen werden kann.
Tabelle 4.3.2.1.-1 Verbindungsbeschriftungen Schaltobjekt 0-1
Parametereinstellbereich des
FUPLA-Anzeige
Konfi gurationsdialogfenster
Bl Eingang
Typische Anwendung
Eine typische Anwendung für das Schaltobjekt 0-1 ist eine Verbindung zu einer Gas-
drucküberwachungsvorrichtung, die ein Signal des Typs logisch 1 oder logisch 0 an
den entsprechenden binären Eingang sendet.
REF 542plus
Verbindungsbeschriftung im
Konfi gurationsdialogfenster
Bl
A051720
121
