1MRS757433
4.2.8.4.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Konfi gurationsdialogfenster für Linien
Das Konfi gurationsdialogfenster Edit Line (Linie Bearbeiten) für Linien wird wie
bereits im vorherigen Abschnitt 4.2.8.3. Konfi gurationsdialogfenster für Symbole
beschrieben geöffnet.

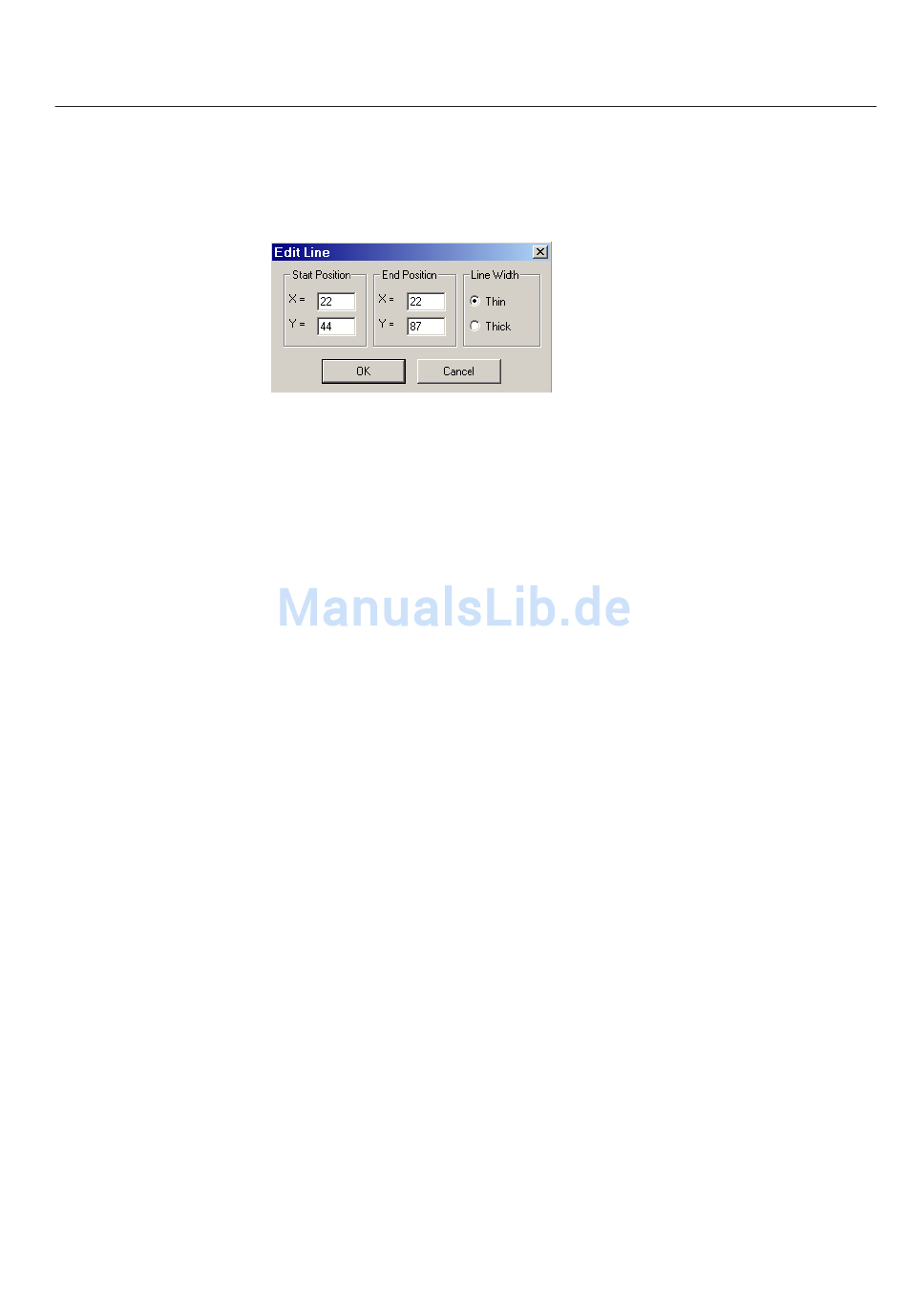

Abb. 4.2.8.4.-1 Konfi gurationsdialogfenster für Linien im LCD-Bildschirm-Editor
Startposition
Geben Sie die x- und y-Koordinaten für den Startpunkt der Linie in die beiden Text-
felder ein. Wenn das Dialogfenster geöffnet wird, werden hier die aktuellen Werte
angezeigt.
Endposition
Geben Sie die x- und y-Koordinaten für den Endpunkt der Linie in die beiden Text-
felder ein. Wenn das Dialogfenster geöffnet wird, werden hier die aktuellen Werte
angezeigt.
Line Width (Linienbreite)
Legen Sie fest, ob die ausgewählte Linie dick oder dünn gezeichnet werden soll.
Wenn das Dialogfenster geöffnet wird, werden hier die aktuellen Werte angezeigt.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
