1MRS757433
4.3.6.5.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Verbindungen
COUNT/kein Zähleingang: Der Zählvorgang wird angehalten, wenn an diesem Ein-
gang ein Signal des Typs logisch 1 anliegt.
BACK/kein Rücklauf: Liegt an diesem Eingang ein Signal des Typs logisch 1 an,
wird das Rückwärtszählen unterdrückt, wenn sich die Energierichtung ändert.
Typische Anwendung
Die Energiezählung bietet einen Überblick über die generierte/verbrauchte feldspe-
zifi sche Energie.
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.

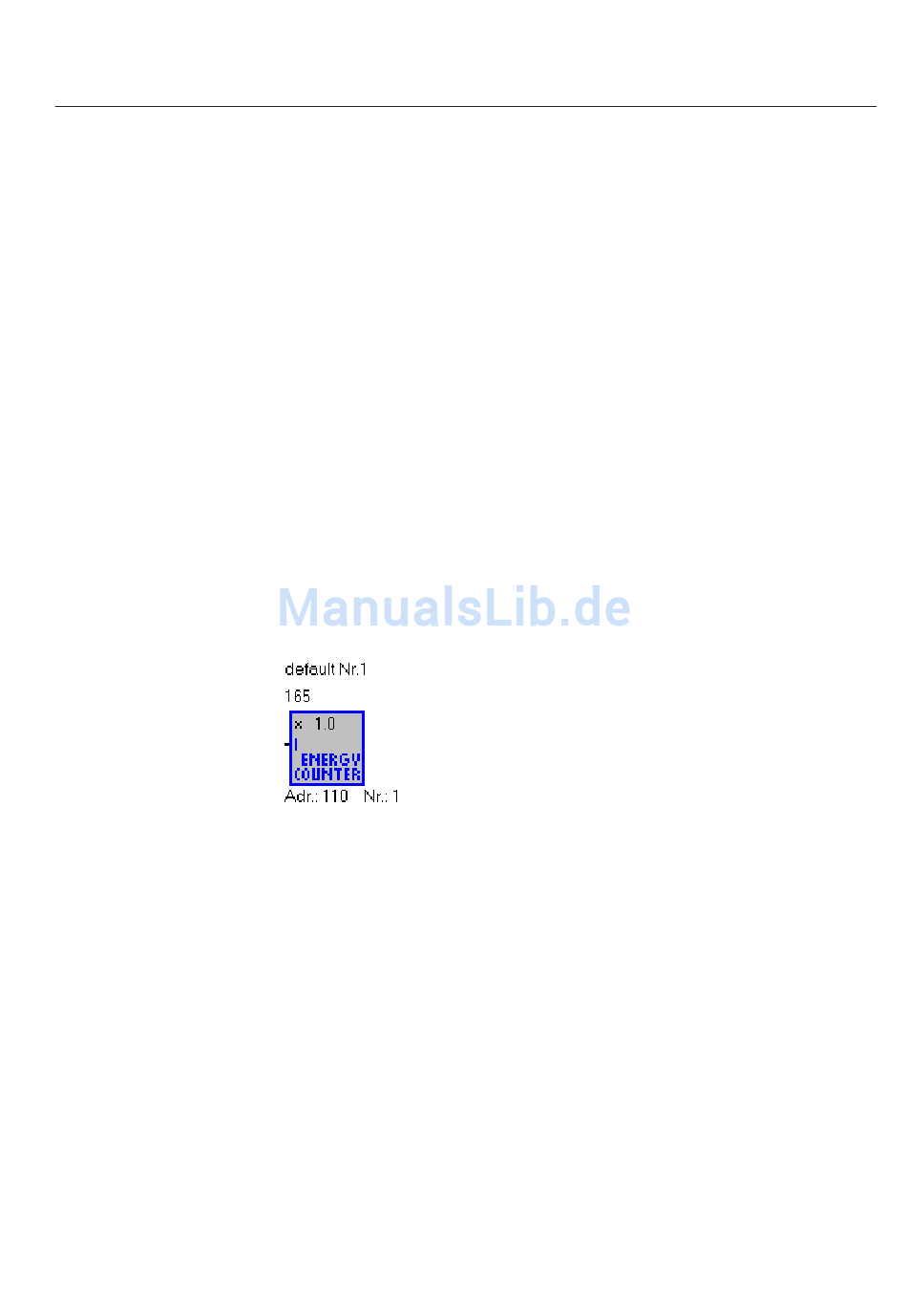

Energiezähler
Funktion
Der Funktionsblock Energiezähler misst mithilfe von Impulsen Energie. Jeder Im-
puls ist einem konfi gurierbaren Energiewert zugeordnet. Die hier gemessene En-
ergie wird anschließend in einer Messwertanzeige auf dem LCD-Bildschirm der
HMI-Steuerungseinheit des REF 542plus angezeigt.
Typische Anwendung
Der Funktionsblock Energiezähler wird verwendet, wenn das zu konfi gurierende
Feld über ein Energiemessinstrument verfügt. Seine Impulse können über einen bi-
nären Eingang an den Energiezähler im Funktionsdiagramm gesendet werden.
REF 542plus
A060064
209
