1MRS757433 Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Typische Anwendung
Über die Schwellwerte kann die Spannungsfreiheit eines Feldes festgestellt werden.
Es wird empfohlen, im Zusammenhang mit diesem Signal verschiedene Verriege-
lungsbedingungen zu generieren. Bitte beachten Sie die für das Schwellenobjekt
geltenden Einschränkungen:

Maximal 10 Schwellenobjekte pro analogem Messeingang (= 80 pro Konfi gu-
ration)

Mindestreaktionszeit zwischen 50 und 100 ms

Schwellenobjekte können keinen direkten Schaltausgang auswählen
Konfi guration
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.

Allgemein

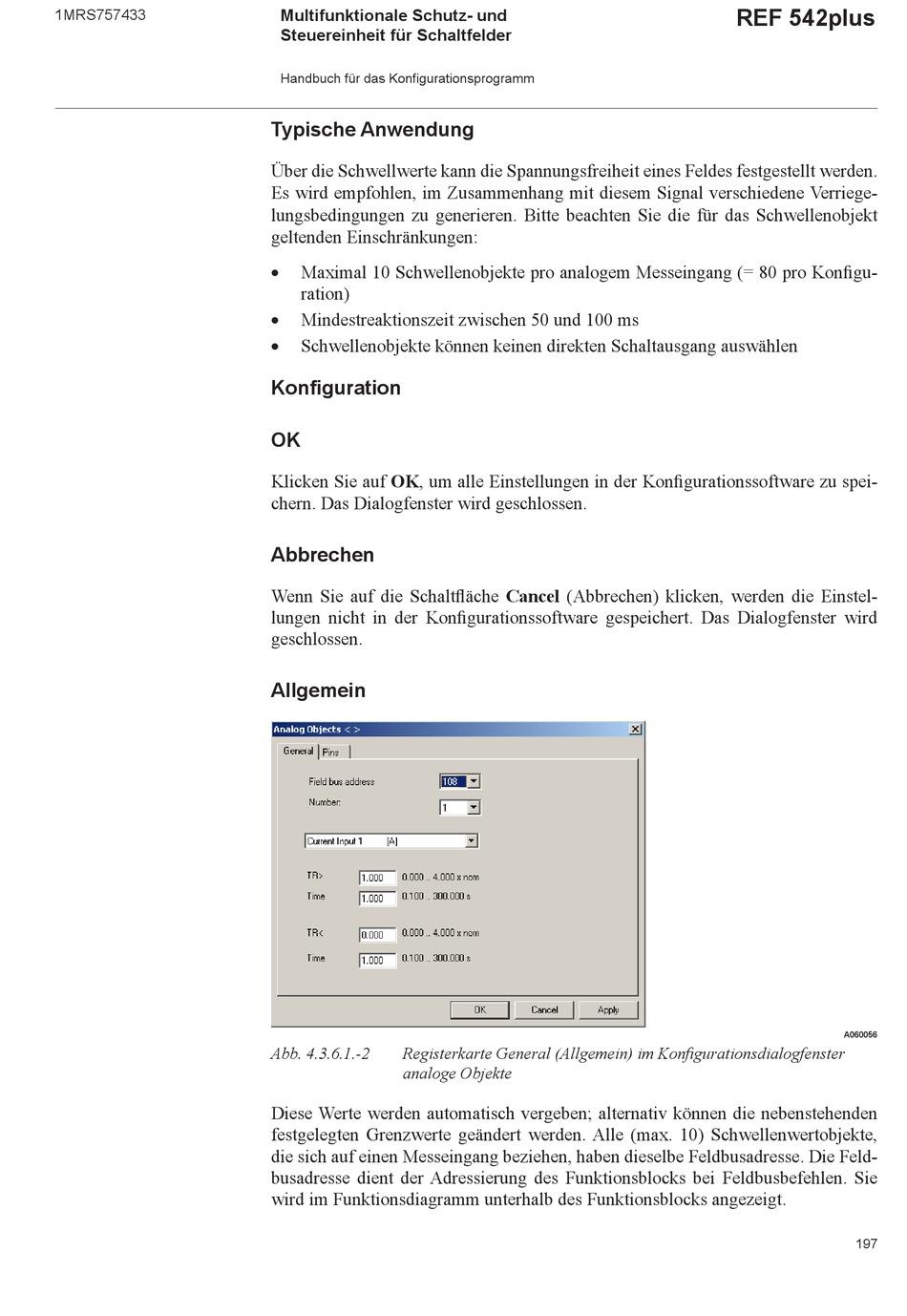

Abb. 4.3.6.1.-2 Registerkarte General (Allgemein) im Konfi gurationsdialogfenster
analoge Objekte
Diese Werte werden automatisch vergeben; alternativ können die nebenstehenden
festgelegten Grenzwerte geändert werden. Alle (max. 10) Schwellenwertobjekte,
die sich auf einen Messeingang beziehen, haben dieselbe Feldbusadresse. Die Feld-
busadresse dient der Adressierung des Funktionsblocks bei Feldbusbefehlen. Sie
wird im Funktionsdiagramm unterhalb des Funktionsblocks angezeigt.
REF 542plus
A060056
197
