REF 542plus
4.3.4.1.
180
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

Exklusives OR-Logikgatter

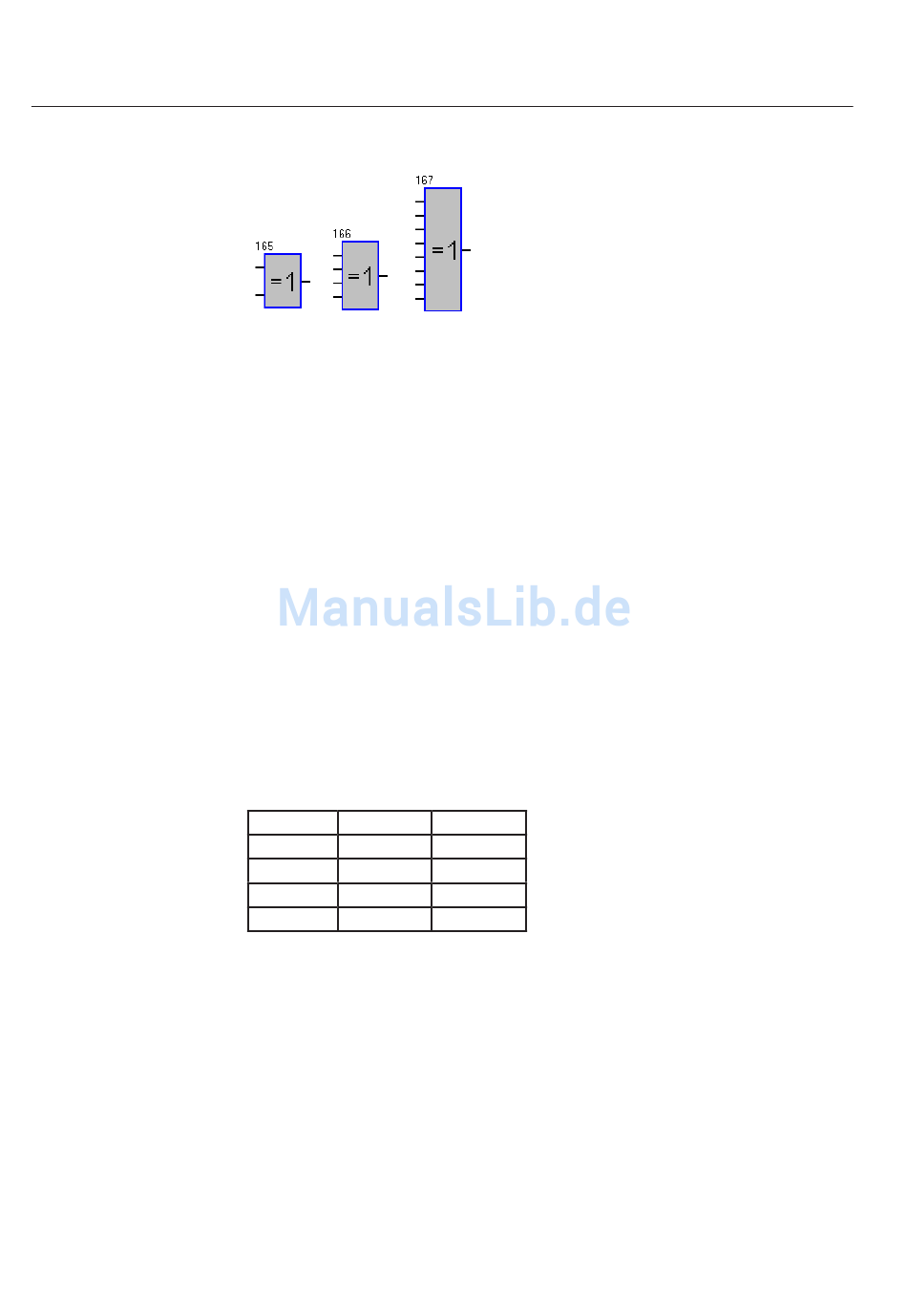

Abb. 4.3.4.1.-1 Funktionsblock exklusives OR-Logikgatter mit variierender Anzahl von
Eingängen
Funktion
Exklusive OR-Logikgatter stellen an ihren Eingängen (linke Seite des Funktions-
blocks) eine logische exklusive OR-Zwischenverbindung her. Das Ergebnis dieses
logischen Vorgangs ist am Ausgang verfügbar (rechte Seite des Funktionsblocks).
Daher wird am Ausgang ein Signal des Typs logisch 1 angezeigt, wenn mindestens
einer der Eingänge auf logisch 1 gesetzt ist. Im Gegensatz zum OR-Logikgatter
wird am Ausgang ein Signal des Typs logisch 0 angezeigt, wenn alle Eingänge auf
logisch 1 gesetzt sind. Die in der Abbildung dargestellten exklusiven OR-Logikgat-
ter unterscheiden sich lediglich in ihrer Anzahl von Eingängen.
Logiktabelle
Die folgende Logiktabelle 4.3.4.1.-1 zeigt als Beispiel die Funktion des exklusiven
OR-Logikgatters mit zwei Eingängen.
Tabelle 4.3.4.1.-1 Exklusives OR-Logikgatter mit zwei Eingängen
Ein 1 Ein 2
0 0
0 1
1 0
1 1
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
Aus
0
1
1
0
1MRS757433
A060037
