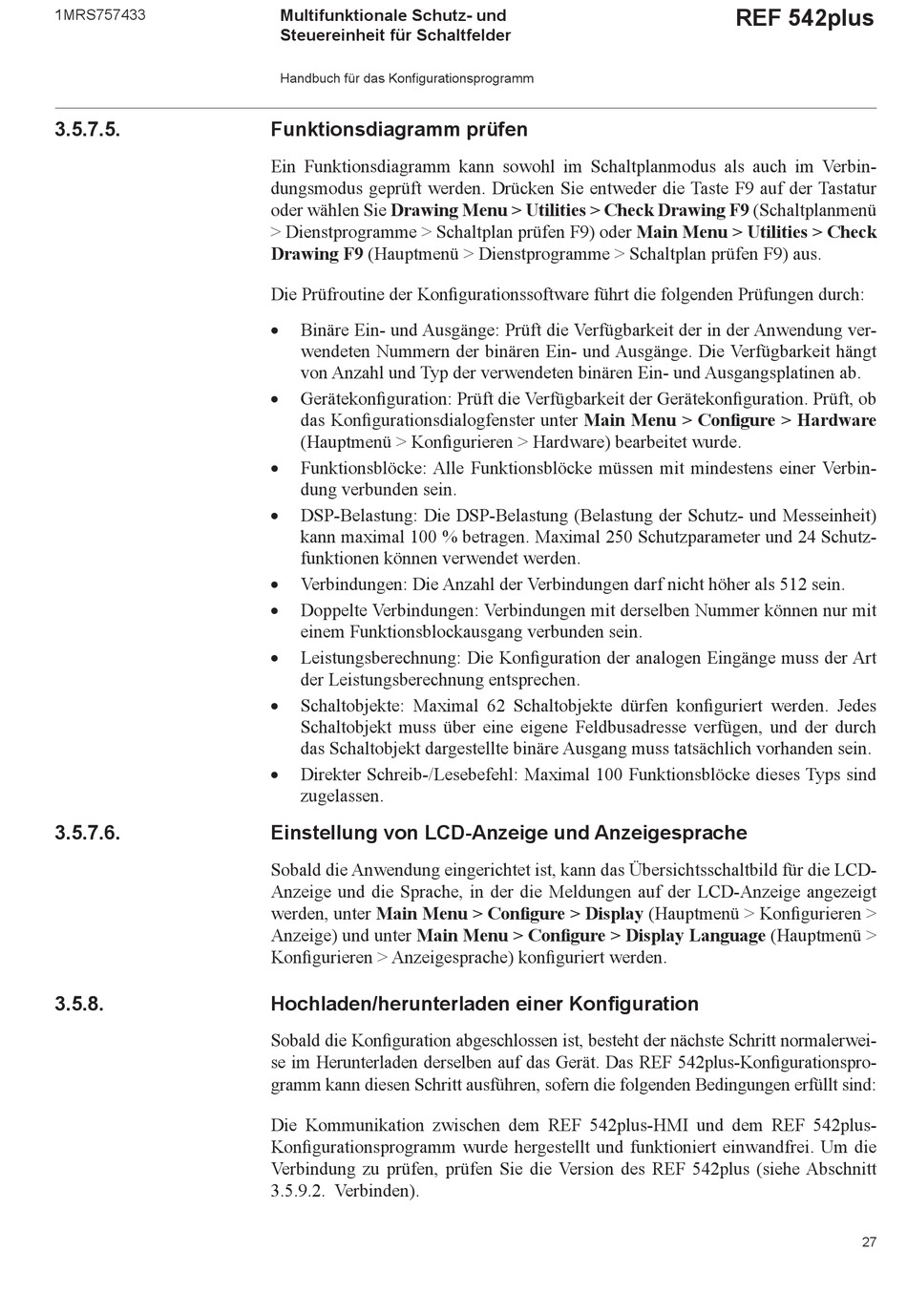

1MRS757433
3.5.7.5.
3.5.7.6.
3.5.8.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Funktionsdiagramm prüfen
Ein Funktionsdiagramm kann sowohl im Schaltplanmodus als auch im Verbin-
dungsmodus geprüft werden. Drücken Sie entweder die Taste F9 auf der Tastatur
oder wählen Sie Drawing Menu > Utilities > Check Drawing F9 (Schaltplanmenü
> Dienstprogramme > Schaltplan prüfen F9) oder Main Menu > Utilities > Check
Drawing F9 (Hauptmenü > Dienstprogramme > Schaltplan prüfen F9) aus.
Die Prüfroutine der Konfi gurationssoftware führt die folgenden Prüfungen durch:

Binäre Ein- und Ausgänge: Prüft die Verfügbarkeit der in der Anwendung ver-
wendeten Nummern der binären Ein- und Ausgänge. Die Verfügbarkeit hängt
von Anzahl und Typ der verwendeten binären Ein- und Ausgangsplatinen ab.

Gerätekonfi guration: Prüft die Verfügbarkeit der Gerätekonfi guration. Prüft, ob
das Konfi gurationsdialogfenster unter Main Menu > Confi gure > Hardware
(Hauptmenü > Konfi gurieren > Hardware) bearbeitet wurde.

Funktionsblöcke: Alle Funktionsblöcke müssen mit mindestens einer Verbin-
dung verbunden sein.

DSP-Belastung: Die DSP-Belastung (Belastung der Schutz- und Messeinheit)
kann maximal 100 % betragen. Maximal 250 Schutzparameter und 24 Schutz-
funktionen können verwendet werden.

Verbindungen: Die Anzahl der Verbindungen darf nicht höher als 512 sein.

Doppelte Verbindungen: Verbindungen mit derselben Nummer können nur mit
einem Funktionsblockausgang verbunden sein.

Leistungsberechnung: Die Konfi guration der analogen Eingänge muss der Art
der Leistungsberechnung entsprechen.

Schaltobjekte: Maximal 62 Schaltobjekte dürfen konfi guriert werden. Jedes
Schaltobjekt muss über eine eigene Feldbusadresse verfügen, und der durch
das Schaltobjekt dargestellte binäre Ausgang muss tatsächlich vorhanden sein.

Direkter Schreib-/Lesebefehl: Maximal 100 Funktionsblöcke dieses Typs sind
zugelassen.

Einstellung von LCD-Anzeige und Anzeigesprache

Sobald die Anwendung eingerichtet ist, kann das Übersichtsschaltbild für die LCD-
Anzeige und die Sprache, in der die Meldungen auf der LCD-Anzeige angezeigt
werden, unter Main Menu > Confi gure > Display (Hauptmenü > Konfi gurieren >
Anzeige) und unter Main Menu > Confi gure > Display Language (Hauptmenü >
Konfi gurieren > Anzeigesprache) konfi guriert werden.
Hochladen/herunterladen einer Konfi guration
Sobald die Konfi guration abgeschlossen ist, besteht der nächste Schritt normalerwei-
se im Herunterladen derselben auf das Gerät. Das REF 542plus-Konfi gurationspro-
gramm kann diesen Schritt ausführen, sofern die folgenden Bedingungen erfüllt sind:
Die Kommunikation zwischen dem REF 542plus-HMI und dem REF 542plus-
Konfi gurationsprogramm wurde hergestellt und funktioniert einwandfrei. Um die
Verbindung zu prüfen, prüfen Sie die Version des REF 542plus (siehe Abschnitt
3.5.9.2. Verbinden).
REF 542plus
27
