Zentraleinheit; Analoge Eingänge - ABB REF 542plus Handbuch

1MRS757433
4.2.5.

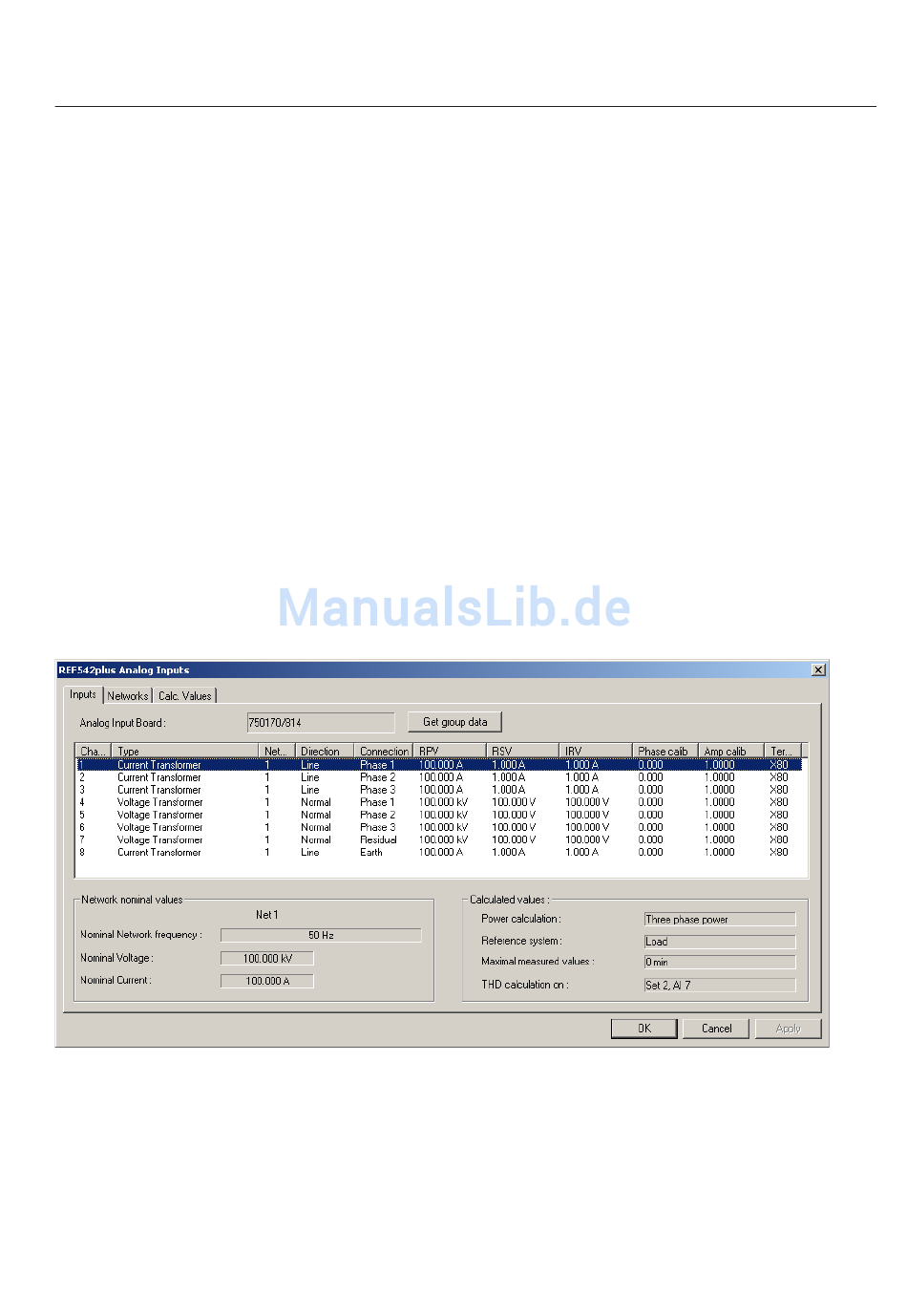

Abb. 4.2.5.-1 Registerkarte Inputs (Eingänge) im Konfi gurationsdialogfenster Analoge Eingänge
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

Zentraleinheit

Konfi gurieren Sie die Adresse der konfi gurierten REF 542plus-Zentraleinheit im
Textfeld Slave-Adresse unter Base Unit (Zentraleinheit). Dieser Wert kann sich vom
aktuellen Wert unterscheiden (siehe Kapitel über die seriellen Port-Einstellungen).
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Analoge Eingänge
Unter Main Menu > Confi gure > Terminals > Analog Inputs (Hauptmenü >
Konfi gurieren > Anschlüsse > Analoge Eingänge) wird untenstehendes Dialogfen-
ster angezeigt. Die analogen Messeingänge des REF 542plus können konfi guriert
und für den verwendeten Messwertgeber festgelegt werden. Die Einstellungen sind
insbesondere für eine sichere und ordnungsgemäße Funktion der Einheit wichtig.
Die Registerkarte Inputs (Eingänge) zeigt eine vollständige Übersicht über die ana-
logen Eingangseinstellungen: Sensoren, Nennwerte, berechnete Werte.
Das Feld Analog Input Board (Analoge Eingangsplatine) zeigt die ID der in das
REF 542plus installierten Platine an. Wenn Sie die Platine im Dialogfenster unten
