REF 542plus
4.3.5.7.
188
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.

Abbrechen

Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Nicht wiederauslösbarer Monofl op

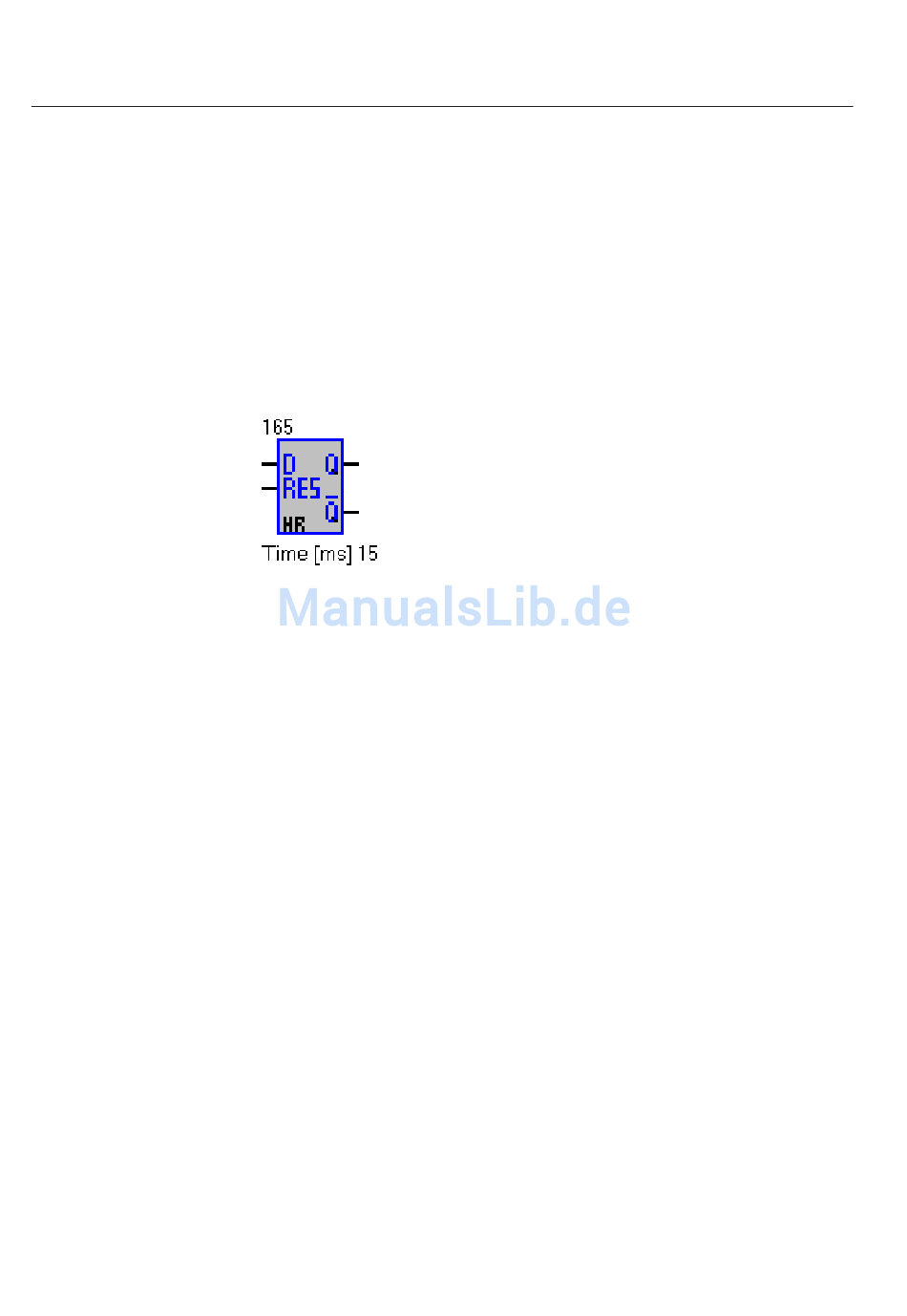

Abb. 4.3.5.7.-1 Funktionsblock nicht wiederauslösbarer Monofl op
Funktion
Der logische Wert am D-Eingang wird direkt (praktisch mit eigener steigender Flan-
ke) auf den Q-Ausgang übernommen. Dort verbleibt er für die Dauer der konfi gu-
rierbaren Zeit. Schließlich fällt der Ausgang wieder zurück in den einzigen stabilen
Zustand logisch 0. Der Q-Ausgang wird von einem Signal des Typs logisch 1 auf
dem Zurücksetzungseingang (RES oder K) umgehend auf logisch 0 gesetzt. Tritt
am D-Eingang erneut eine steigende Flanke auf, während der Ausgang noch auf
logisch 1 gesetzt ist, wird das Signal ignoriert.
Das Signal am Ausgang ist immer entgegengesetzt zu dem Signal am Ausgang Q.
Konfi guration
Zeit [ms]
Geben Sie in das Textfeld Time (Zeit) [ms] die Zeit in ms ein, die das Ausgangssi-
gnal nach einer steigende Flanke des Eingangssignals erhalten werden soll.
Einstellbereich: 15 bis 65000 ms (Schrittweite: 1 ms)
Standard: 15
