ABB REF 542plus Handbuch Seite 170

1MRS757433 Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Ereignis Text
E13 Verriegelungsfehler links
E14 Verriegelungsfehler rechts
E15 Blockierung inaktiv
Pins

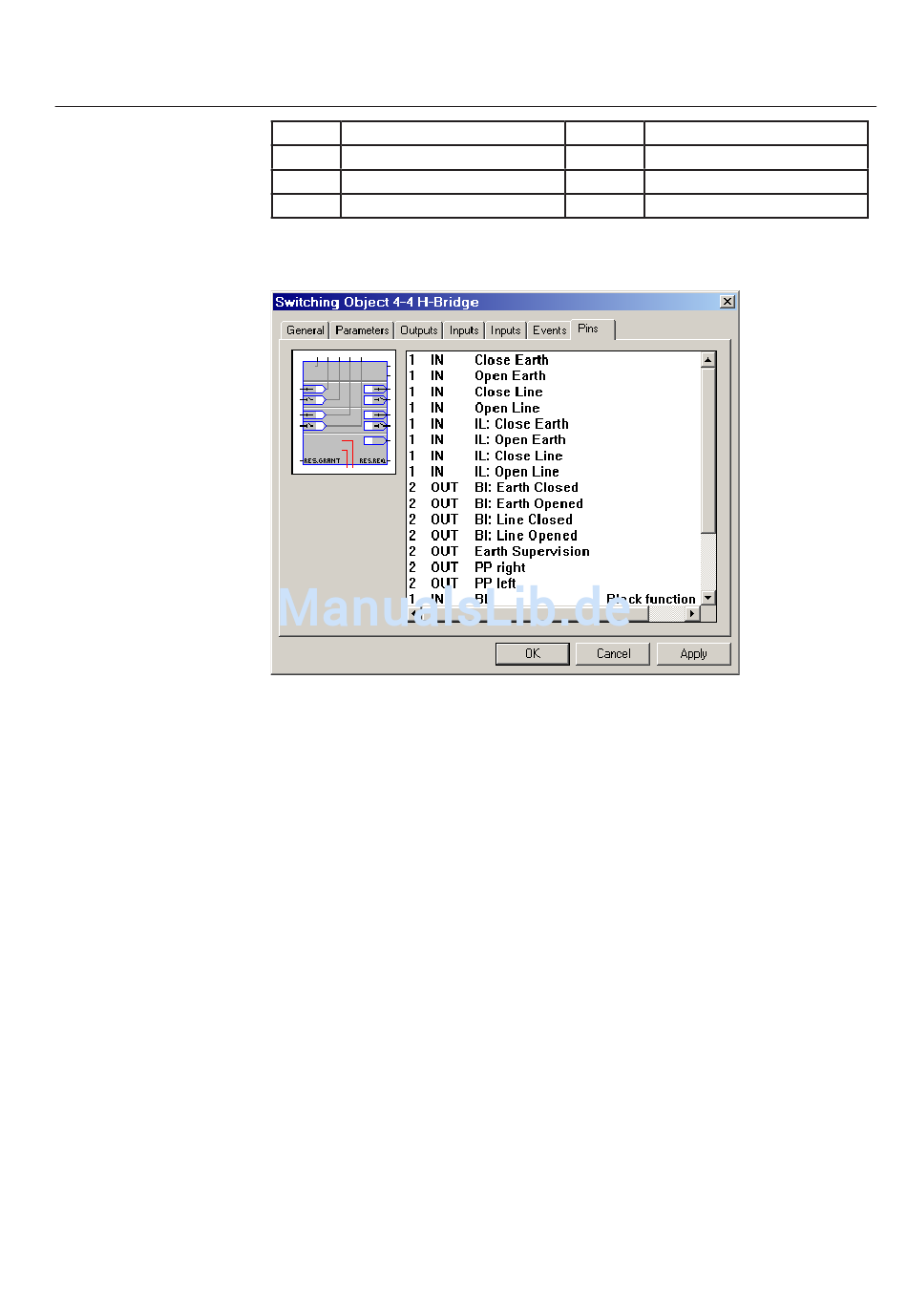

Abb. 4.3.2.9.-8 Registerkarte Pins, Funktionsblock Schaltobjekt 4-4: H-Brücke
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.
REF 542plus
Ereignis Text
E29 Ausführungsbestätigung negativ
E30 Ausführungsbeendigung positiv
E31 Ausführungsbeendigung negativ
A051758
169
