REF 542plus
4.3.1.3.
110
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Es bestehen zwei Möglichkeiten, um die Alarm-LED ein- und auszuschalten:
1. Die LED wird eingeschaltet, wenn die obere Verbindung logisch 1 ist, und die
LED wird
ausgeschaltet, wenn die obere Verbindung logisch 0 ist.
ODER
2. Die LED wird eingeschaltet, wenn die untere Verbindung ein Signal des Typs
logisch 1 empfängt, und die LED wird ausgeschaltet, wenn die untere Verbin-
dung kein Signal des Typs logisch 1 empfängt.
UND
Wenn der Alarm auf dem Bedienfeld des REF 542plus quittiert wird.
Typische Anwendung
Die Alarm-LED ist eingeschaltet, sobald von einer angesprochenen Schutzfunktion der
Leistungsschalter-Befehl AUS generiert wird und der Leistungsschalter ausgelöst hat.
Konfi guration
Im Konfi gurationsdialogfenster werden lediglich die Funktionsblockverbindungen
mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
Alarm/Rückstellung

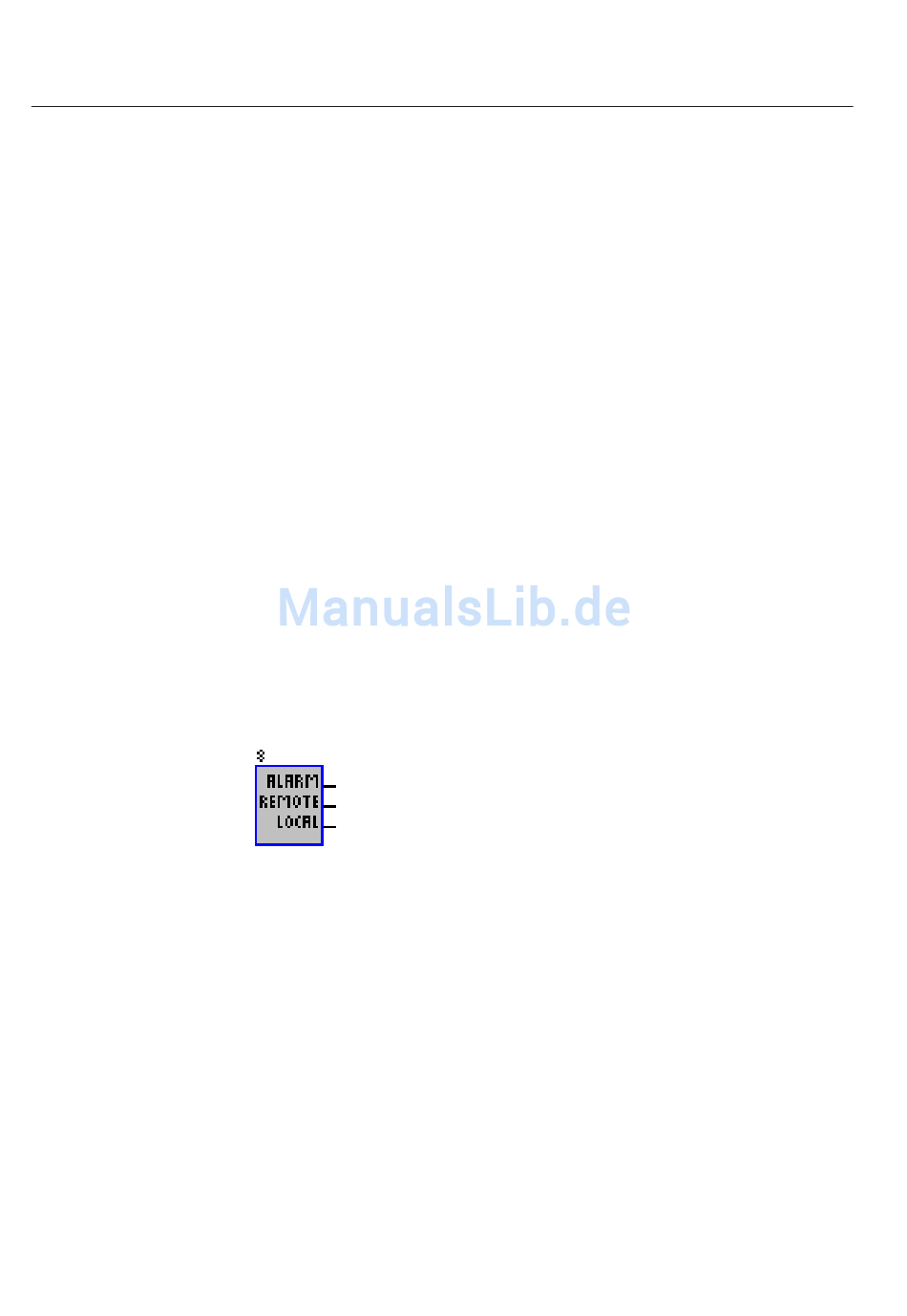

Abb. 4.3.1.3.-1 Funktionsblock Alarm/Rückstellung
Funktion
Der Funktionsblock Alarm Reset (Alarm/Rückstellung) stellt Ergebnisbestätigun-
gen hinsichtlich des Alarms und wo im Funktionsdiagramm der Alarm quittiert wur-
de zur Verfügung.
Verbindungen
ALARM-Ausgang: Logisch 1, wenn der Alarm noch aktiv und die ALARM-LED
eingeschaltet ist (auch nach einem Versuch, den Alarm zu quittieren).
REMOTE-Ausgang: Impuls des Typs logisch 1, wenn vom Stationssteuerungssy-
stem quittiert.
LOCAL-Ausgang: Impuls des Typs logisch 1, wenn lokal quittiert.
1MRS757433
A051711
