1MRS757433
4.3.4.2.
4.3.5.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

Exklusive OR-Logikgatter mit invertierendem Ausgang

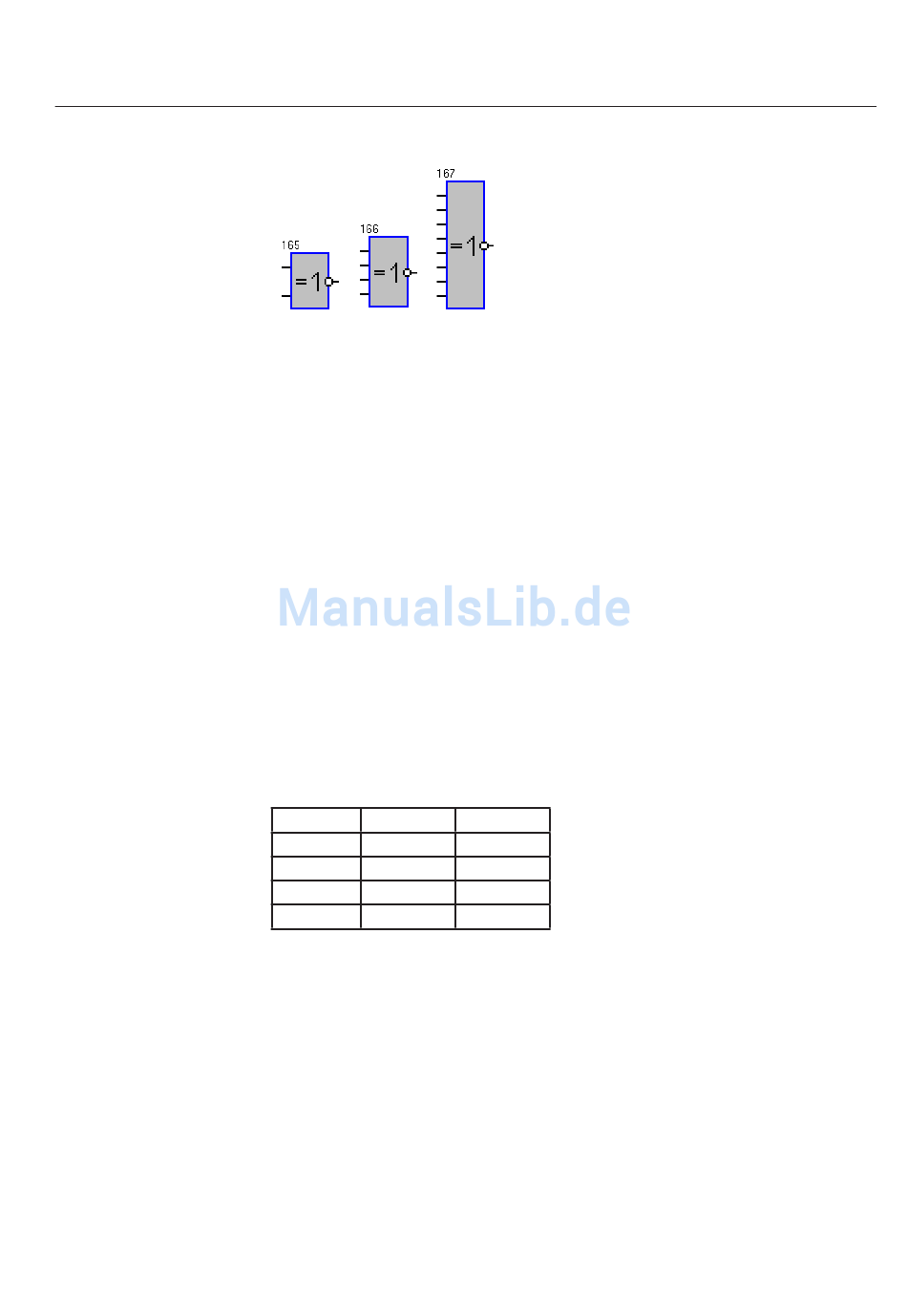

Abb. 4.3.4.2.-1 Funktionsblock exklusives OR-Logikgatter mit invertierendem Ausgang
und variierender Anzahl von Eingängen
Funktion
Exklusive OR-Logikgatter mit invertierendem Ausgang stellen an ihren Eingängen
(linke Seite des Funktionsblocks) eine logische exklusive OR-Zwischenverbindung
her. Das Ergebnis dieses logischen Vorgangs ist in invertierter Form am Ausgang
verfügbar (rechte Seite des Funktionsblocks).
Daher wird am Ausgang ein Signal des Typs logisch 1 angezeigt, wenn alle Eingän-
ge auf logisch 0 oder logisch 1 gesetzt sind. Im Gegensatz zum OR-Logikgatter mit
invertierendem Ausgang wird am Ausgang ein Signal des Typs logisch 1 angezeigt,
wenn alle Eingänge auf logisch 1 gesetzt sind.
Logiktabelle
Die folgende Logiktabelle 4.3.4.2.-1 zeigt als Beispiel die Funktion des exklusiven
OR-Logikgatters mit zwei Eingängen.
Tabelle 4.3.4.2.-1 Exklusives OR-Logikgatter mit zwei Eingängen
Ein 1 Ein 2
0 0
0 1
1 0
1 1
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
Flipfl ops
In den folgenden Abschnitten werden die unter Drawing Menu > Insert > Flip-
Flops (Schaltplanmenü > Einfügen > Flipfl ops) verfügbaren Funktionsblöcke
beschrieben.
Aus
1
0
0
1
REF 542plus
A060038
181
