REF 542plus
210
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Konfi guration

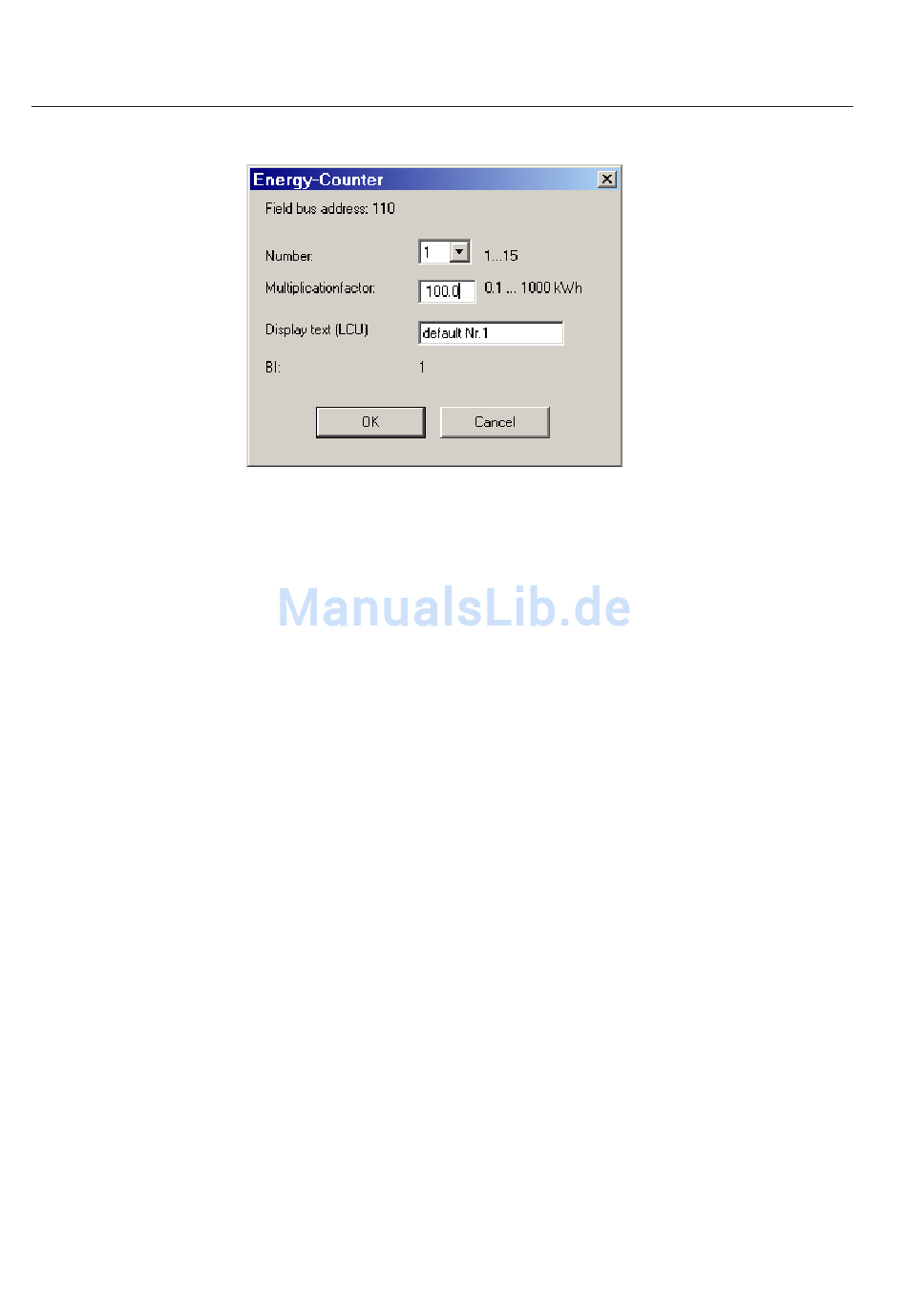

Abb. 4.3.6.5.-1 Konfi gurieren des Energiezählers
Feldbusadresse
Hier wird die dauerhaft zugewiesene Feldbusadresse angezeigt. Alle Energiezähler
verfügen über dieselbe Adresse.
Nummer
Geben Sie hier eine Nummer ein, um mehrere konfi gurierte Energiezähler vonein-
ander zu unterscheiden. Sie wird im Funktionsdiagramm oberhalb des Funktions-
blocks angezeigt.
Einstellbereich: 1 bis 15 (Schrittweite: 1)
Standard: Die nächste freie Energiezählernummer.
Multiplikationsfaktor
In das Textfeld Multiplikationsfaktor wird die Energie in kWh für einen eingehen-
den Impuls eingegeben. Der Multiplikator wird im Funktionsdiagramm innerhalb
des Funktionsblocks angezeigt.
Einstellbereich: 0,1 bis 1000 (Schrittweite: 0.1)
Standard: 100
Anzeigetext (LCU)
Geben Sie in das Textfeld Display text (Anzeigetext) (LCU) den Text ein, der auf
dem LCD-Bildschirm angezeigt werden soll, um mehrere Energiezähler leichter
voneinander unterscheiden zu können.
Einstellbereich: 0 bis 18 Zeichen (Standardzeichensatz)
Standard: Standardnr. [Nummer des Energiezählers]
1MRS757433
A060065
