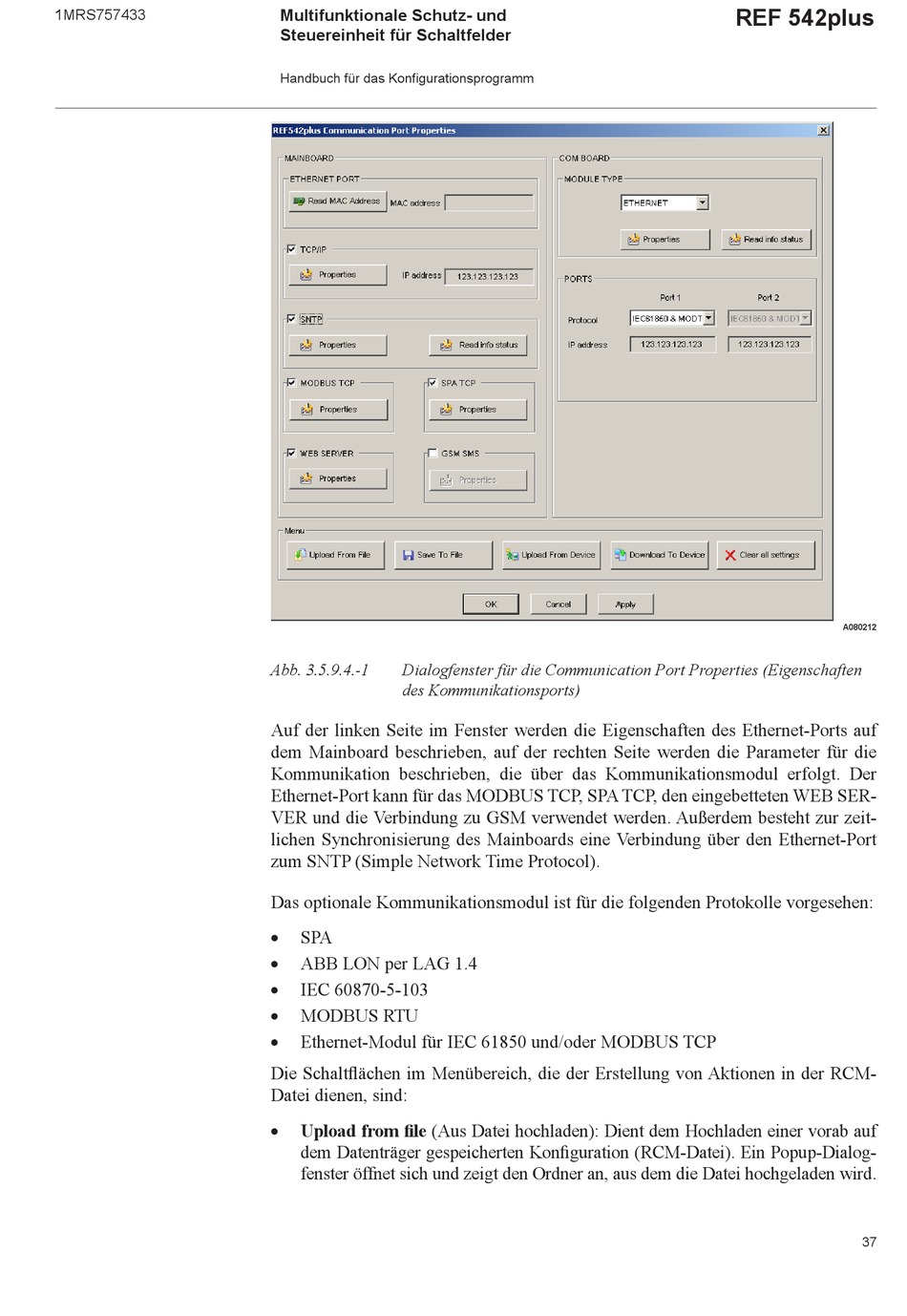

Abb. 3.5.9.4.-1 Dialogfenster für die Communication Port Properties (Eigenschaften
des Kommunikationsports)
Auf der linken Seite im Fenster werden die Eigenschaften des Ethernet-Ports auf
dem Mainboard beschrieben, auf der rechten Seite werden die Parameter für die
Kommunikation beschrieben, die über das Kommunikationsmodul erfolgt. Der
Ethernet-Port kann für das MODBUS TCP, SPA TCP, den eingebetteten WEB SER-
VER und die Verbindung zu GSM verwendet werden. Außerdem besteht zur zeit-
lichen Synchronisierung des Mainboards eine Verbindung über den Ethernet-Port
zum SNTP (Simple Network Time Protocol).
Das optionale Kommunikationsmodul ist für die folgenden Protokolle vorgesehen:

SPA

ABB LON per LAG 1.4

IEC 60870-5-103

MODBUS RTU

Ethernet-Modul für IEC 61850 und/oder MODBUS TCP
Die Schaltfl ächen im Menübereich, die der Erstellung von Aktionen in der RCM-
Datei dienen, sind:

Upload from fi le (Aus Datei hochladen): Dient dem Hochladen einer vorab auf
dem Datenträger gespeicherten Konfi guration (RCM-Datei). Ein Popup-Dialog-
fenster öffnet sich und zeigt den Ordner an, aus dem die Datei hochgeladen wird.
