REF 542plus
64
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Wird der Mauszeiger über eine Leitung mit Daten zu einem Schalt-
objekt positioniert und auf der linken Maustaste ein Doppelklick aus-
geführt, wird das Dialogfenster geschlossen und das Schaltobjekt im
Funktionsdiagramm markiert.
DSP-Informationen

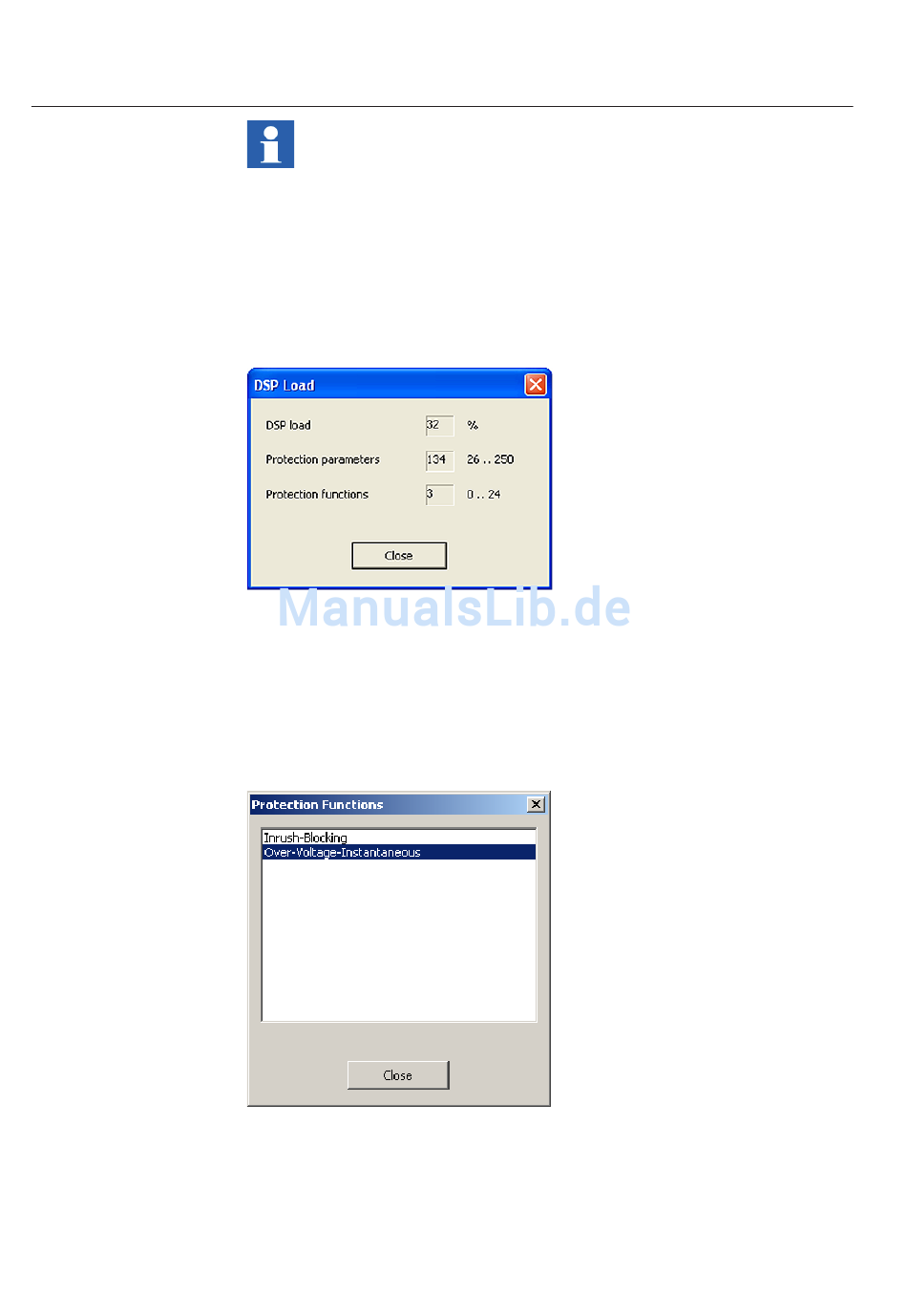

Das entsprechende Dialogfenster wird in Abb. 3.5.10.5.-1 dargestellt. Entsprechend
wird die DSP-Belastung, Anzahl der Schutzparameter und Anzahl der verwendeten
Schutzfunktionen aufgeführt.
Abb. 3.5.10.5.-1 Dialogfenster Schaltplanmenü > Dienstprogramme > DSP-
Informationen
Protection functions (Schutzfunktionen)
Das in Abb. 3.5.10.5.-2 dargestellte Dialogfenster wird angezeigt. In dem Fenster
werden die Schutzfunktionen in der Anwendung aufgeführt.
Abb. 3.5.10.5.-2 Dialogfenster Schaltplanmenü > Dienstprogramme > Schutzfunktionen
1MRS757433
A051768
A051676
