REF 542plus
4.3.5.5.
186
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Logiktabelle
Q ist in der folgenden Tabelle nicht enthalten, da der Zustand entgegengesetzt
inverted
zu Q ist.
t entspricht der Zeit vor der steigenden Flanke am Taktsignaleingang und
n
t entspricht der Zeit danach.
n+1
tn tn+1
D Q
0 0
1 1
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
T-Flipfl op

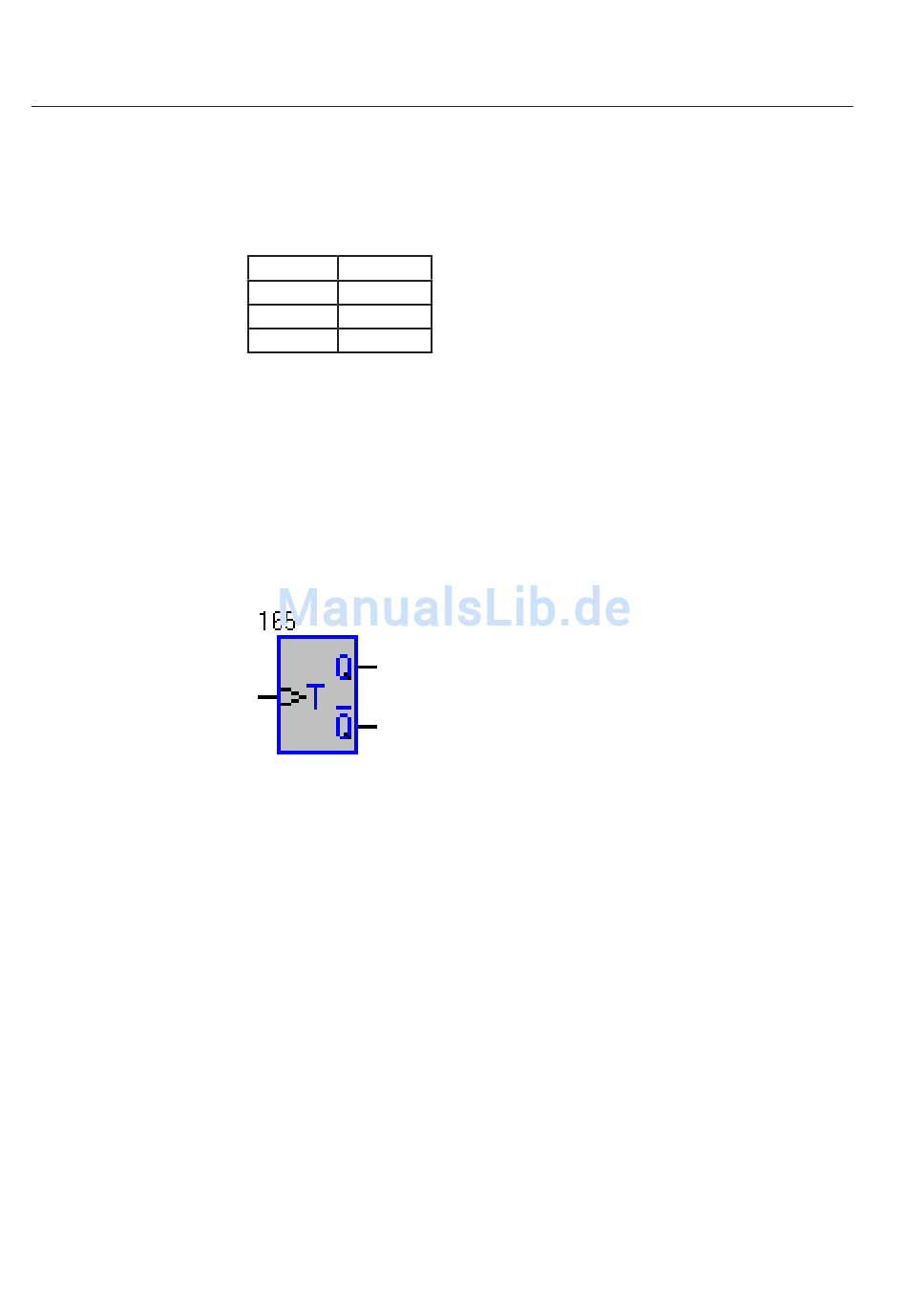

Abb. 4.3.5.5.-1 Funktionsblock T-Flipfl op
Funktion
Die Signale an den Ausgängen werden mit der positiven Flanke am Taktsignalein-
gang T invertiert. Q ist als Ausgangszustand logisch 0, um sicherzustellen, dass
während des Hochfahrens des REF 542plus ein defi nierter Zustand gegeben ist. Das
Signal am Ausgang ist immer entgegengesetzt zu dem Signal am Ausgang Q.
Dadurch kann der T-Flipfl op als binärer Teiler fungieren; die Zeitdauer der Signale
an den Ausgängen ist doppelt so lang wie die Uhreinstellung am T-Eingang. Hierzu
ist ein Uhrensignal konstanter Frequenz erforderlich.
1MRS757433
A060043
