1MRS757433
4.3.1.6.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

HMI-Befehl

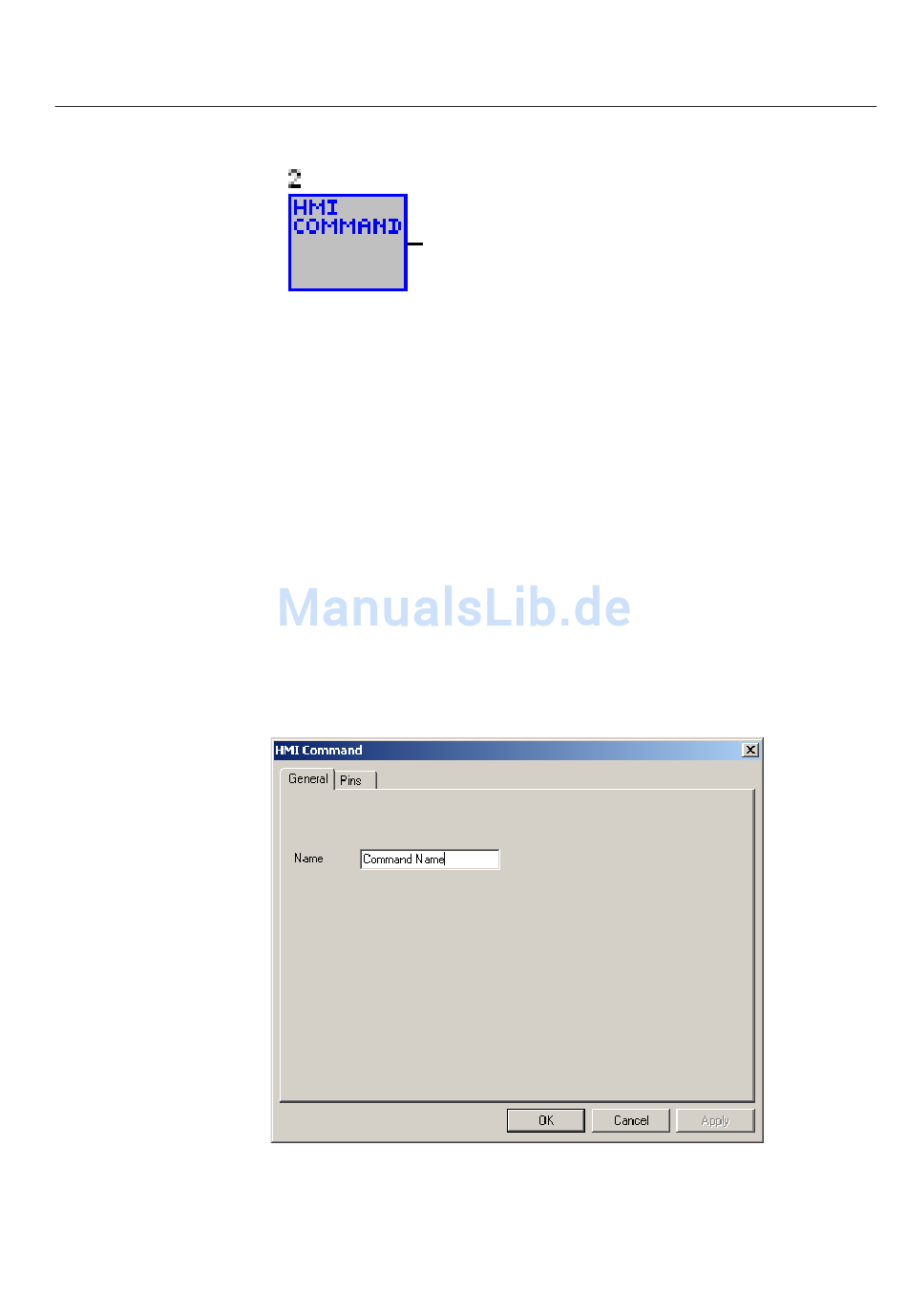

Abb. 4.3.1.6.-1 Funktionsblock HMI-Befehl
Funktion
Der Funktionsblock HMI Command (HMI-Befehl) stellt einen von Ihnen über das
Menü HMI-Steuerungseinheit ausgelösten Befehl dar. Sobald Sie im HMI-Menü
einen Befehl auswählen, wird der Eingang des Funktionsblocks für die Dauer eines
FUPLA-Zyklus auf logisch 1 gesetzt. Der Name des HMI-Menüs (sichtbar im HMI-
Menü) wird im Konfi gurationsdialogfenster des Funktionsblocks festgelegt.
Verbindungen
Ausgang: Logisch 1 für FUPLA-Zyklus, wenn der Befehl ausgewählt wurde.
Konfi guration
Der Name des Befehls ist der einmalige Parameter.
Abb. 4.3.1.6.-2 Konfi gurationsdialogfenster Funktionsblock HMI-Befehl
REF 542plus
A051714
A051715
113
