Impulslänge
Geben Sie in der Textfeld Pulse Length (Impulslänge) die maximale Dauer für den
Schaltvorgang des Ausgangsrelais ein. In Funktionsblöcken mit Endanschlägen en-
det der Schaltvorgang bei Bedarf früher.
Eingänge

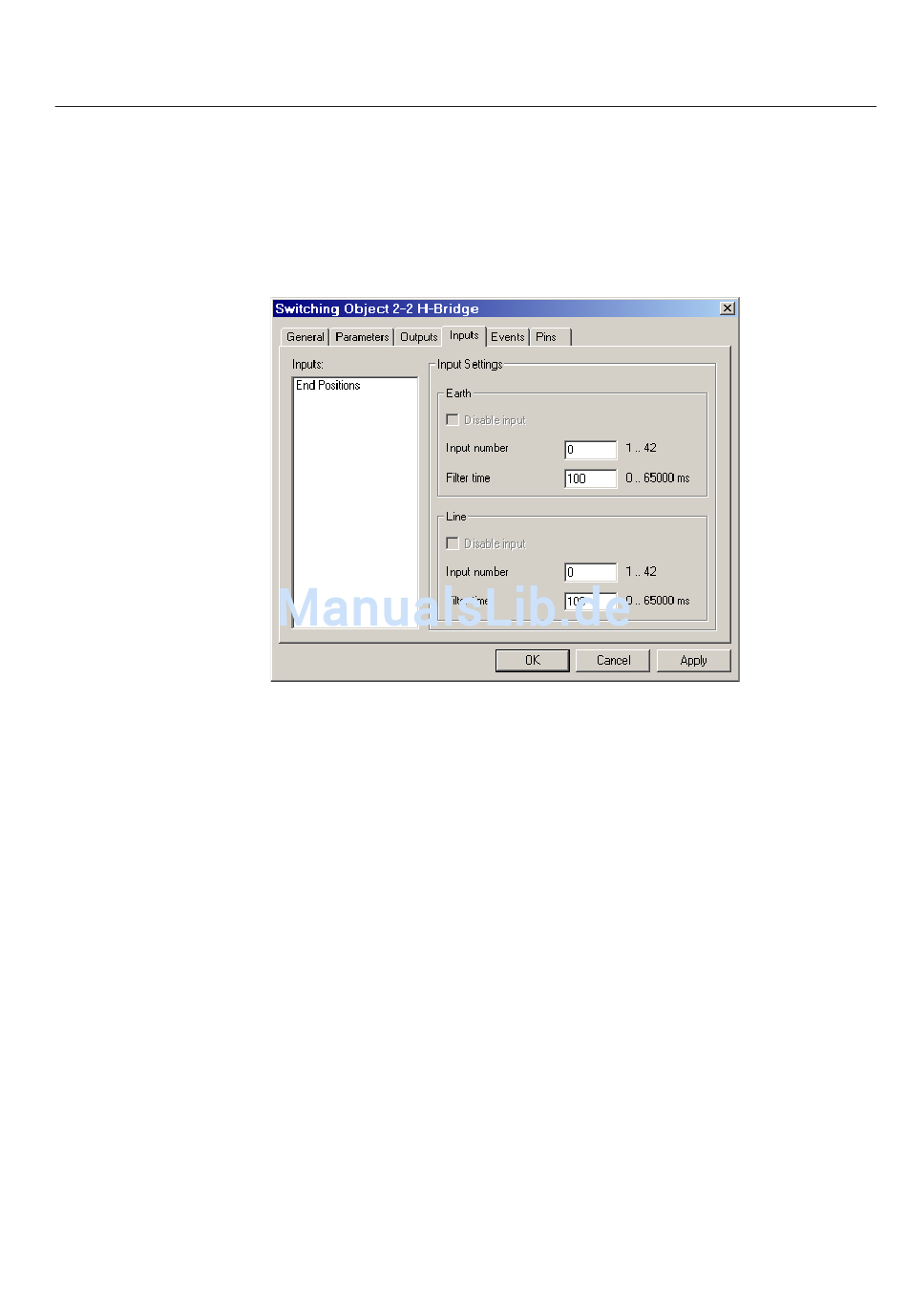

Abb. 4.3.2.8.-5 Registerkarte Inputs (Eingänge), Funktionsblock Schaltobjekt 2-2:
H-Brücke

Eingangseinstellungen Line/Earth (Leitung/Masse)

Die Nummer des dargestellten physischen Ausgangs ist eine feste Zuordnung.
Einstellbereich: 0 bis [Nummer der binären Ausgänge] (Schrittweite: 1)
Standard: 0
Eingangsnummer [Name] (einmal pro dargestelltem Eingang)
Geben Sie in das Textfeld Input No. (Eingangsnummer [Name]) die Nummer des
darzustellenden physischen Eingangs ein. Die zugeordnete Nummer (weiß unter-
strichen) wird im Funktionsblock neben der Verbindung angezeigt.
Einstellbereich: 0 bis 42 [Nummer der binären Eingänge] (Schrittweite: 1)
Standard: 0
