REF 542plus
4.2.8.
4.2.8.1.
90
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Übersichtsschaltbild
Das Übersichtsschaltbild wird im in Abschnitt 4.2.8.1. dargestellten Display-Dia-
logfenster des REF 542plus angezeigt. Die Benutzersteuerungen des LCD-Bild-
schirm-Editors stehen unter Main Menu > Confi gure > HMI > Single Line Dia-
gram (Hauptmenü > Konfi gurieren > HMI > Übersichtsschaltbild) zur Verfügung.
Mithilfe dieses Editors werden die im Standardbetrieb auf dem LCD-Bildschirm an-
gezeigten Übersichtsschaltbilder konfi guriert. Die Verbindung zwischen dem Über-
sichtsschaltbild und dem Schaltgerät wird ebenfalls in diesem Editor konfi guriert.

Benutzersteuerungen im LCD-Bildschirm-Editor

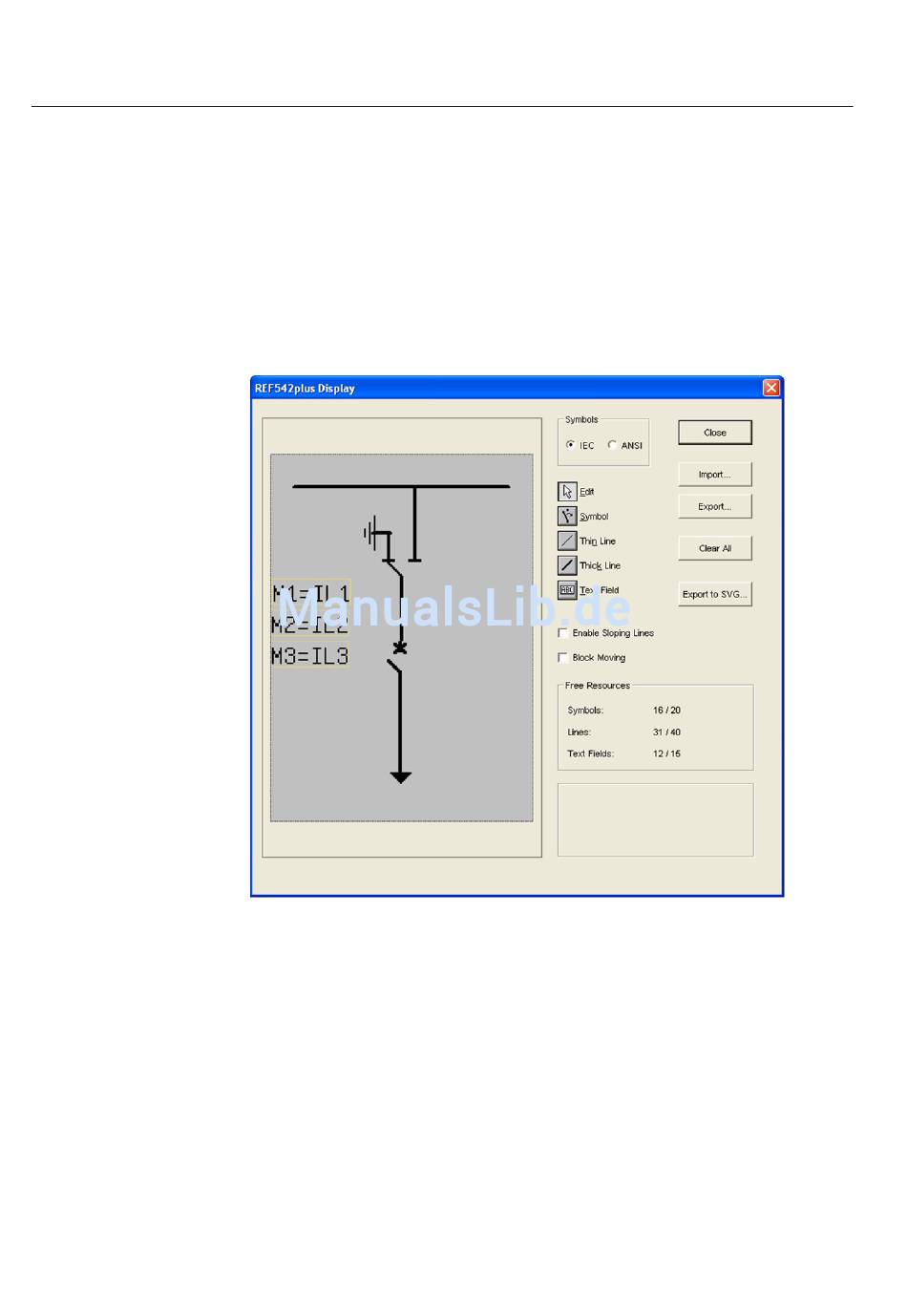

Abb. 4.2.8.1.-1 Editor zum Konfi gurieren des Übersichtsschaltbildes
Im Folgenden werden die in obiger Abbildung beschrifteten Elemente beschrieben.
Schaltplanfeld
In diesem Bereich des LCD-Bildschirms der HMI-Steuerungseinheit des
REF 542plus wird das Übersichtsschaltbild dargestellt. Das hier konfi gurierte Über-
sichtsschaltbild wird stets zwischen der Messwertanzeige und der Statuszeile auf
dem LCD-Bildschirm angezeigt.
1MRS757433
A051687
