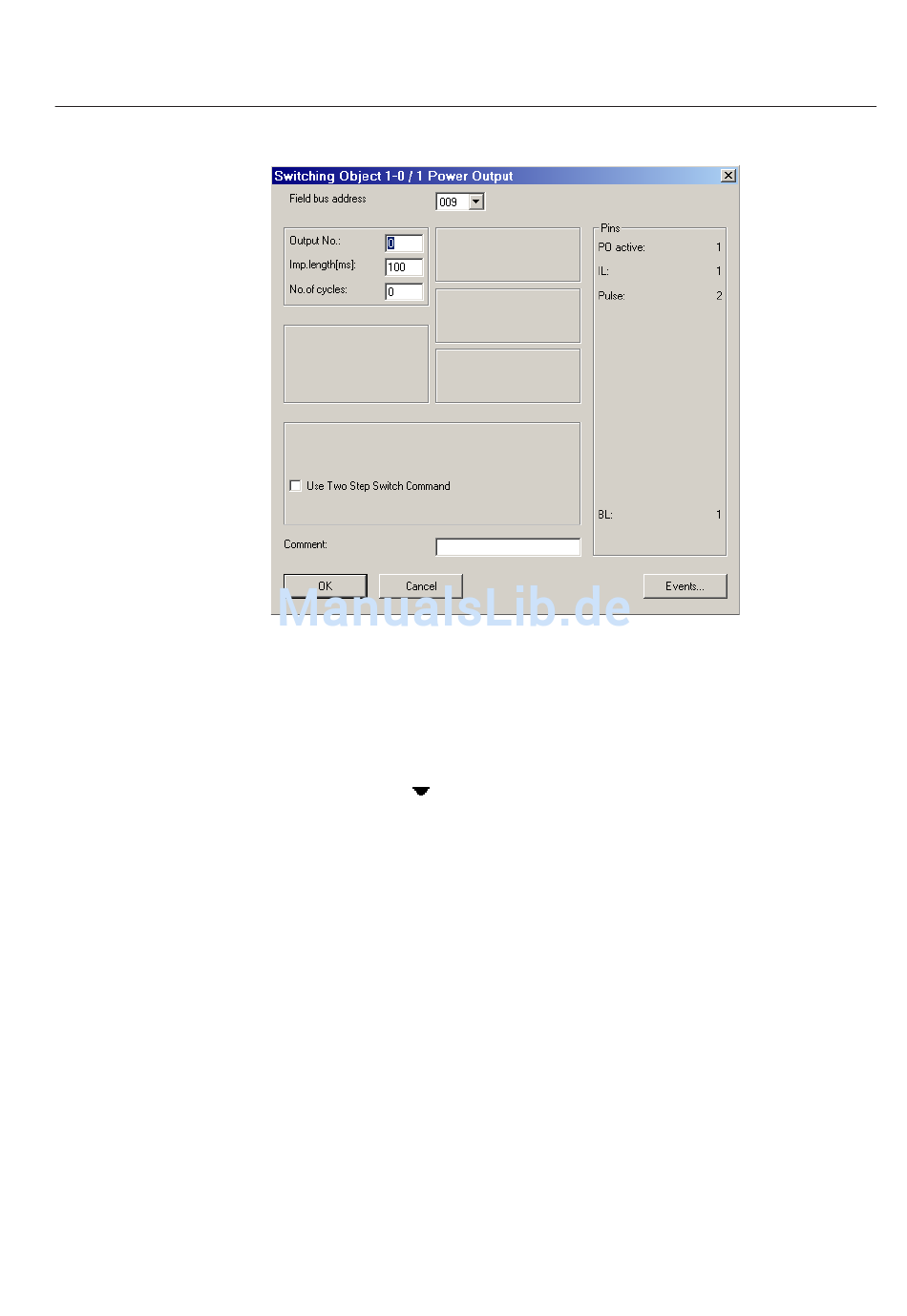

Abb. 4.3.2.3.-2 Konfi gurationsdialogfenster Switching Object (Schaltobjekt) 1-0
Feldbusadresse
Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse ein-
malig ist. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der
Pfeilschaltfl äche < > angezeigt wird, eine alternative Feldbusadresse vergeben
werden.
Einstellbereich: 5 bis 49 und 111 bis 127 (Schrittweite: 1)
Standard: Nächste freie Feldbusadresse

Ausgangsnummer [Name] (einmal pro dargestelltem Ausgang)

Geben Sie in das Textfeld Output No. (Ausgangsnummer) [Name] die Nummer des
physischen Ausgangs ein, der dargestellt werden soll. Die zugeordnete Nummer
(weiß unterstrichen) wird im Funktionsblock neben der Verbindung angezeigt.
Einstellbereich: 0 bis [Nummer der binären Ausgänge] (Schrittweite: 1)
Standard: 0
Impulslänge [ms] (einmal pro dargestelltem Ausgang)
Geben Sie in das Textfeld Imp. length (Impulslänge) [ms] die maximale Zeitspan-
ne für den Schaltvorgang des Ausgangsrelais ein. In Funktionsblöcken mit Endan-
schlägen endet der Schaltvorgang bei Bedarf früher.
