REF 542plus
4.3.2.5.
132
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Ereignisse
Klicken Sie auf Events (Ereignisse), um ein Dialogfenster zu öffnen. Wählen (ak-
tivieren) Sie die Ereignisse aus, die über den Feldbus an das Stationssteuerungssy-
stem gesendet werden. Die Schaltfl äche ist nur dann verfügbar, wenn in den globa-
len Einstellungen die Ereignisfunktion aktiviert wurde.
Schaltobjekt 1-2

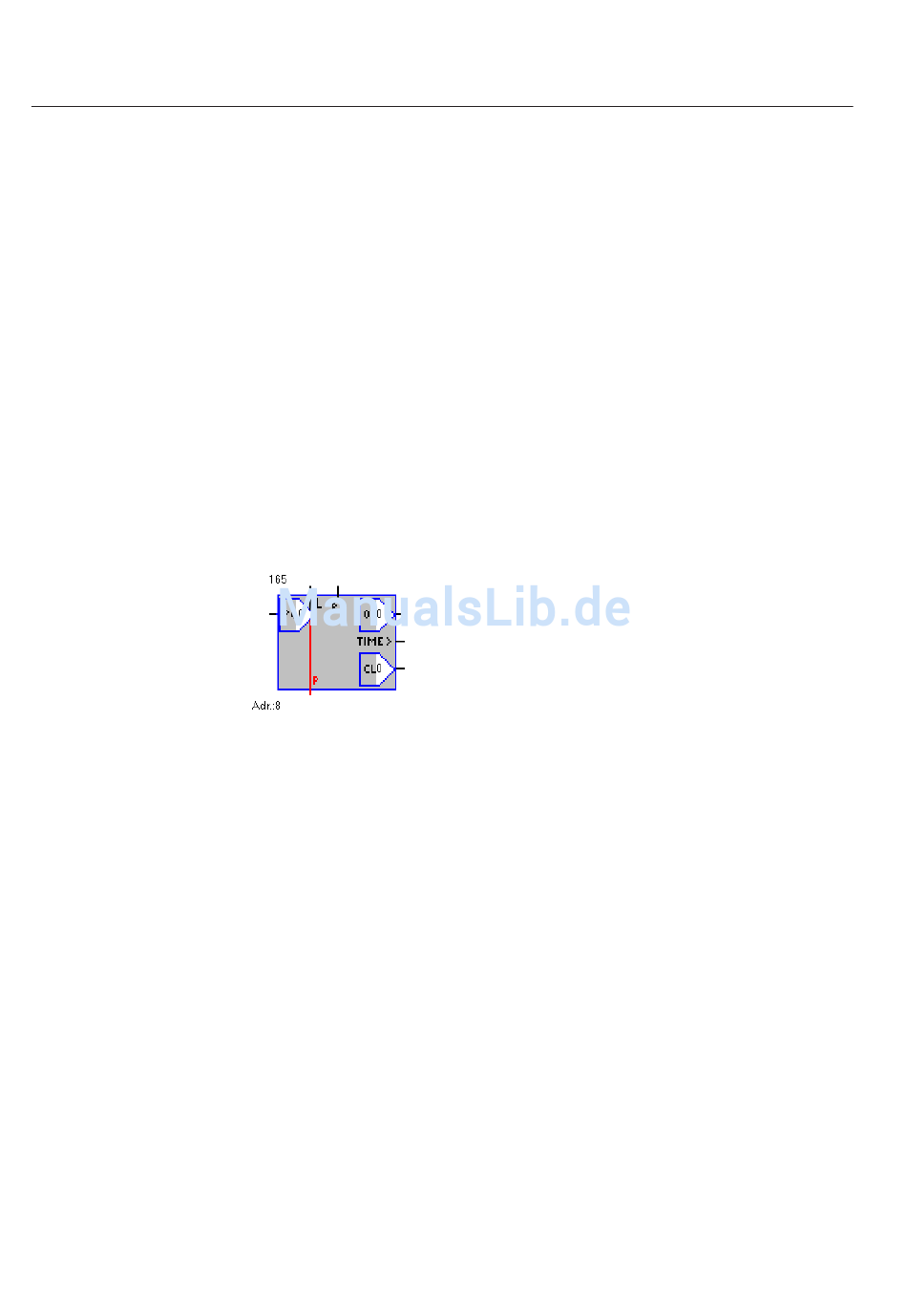

Abb. 4.3.2.5.-1 Funktionsblock Schaltobjekt 1-2
Funktion
Der Funktionsblock Schaltobjekt 1-2 löst einen physischen binären Ausgang vom
Funktionsdiagramm aus. Die Ergebnisbestätigung wird über zwei physische binäre
Eingänge empfangen und im Funktionsdiagramm abgenommen.
Verbindungen
Der IL-Eingang ist ein Verriegelungseingang. Ein Schaltvorgang kann nur dann
ausgeführt werden, wenn ein Signal des Typs logisch 1 anliegt.
Der BL-Eingang ist ein Blockierungseingang. Liegt hier ein Signal des Typs lo-
gisch 1 an, werden die Schaltvorgänge des dargestellten Ausgangs blockiert.
Der PO-Eingang ist ein Signalisierungseingang für den physischen Ausgang. Ein
logisches Signal an diesen Funktionsblockeingang startet, sofern aktiviert, einen
entsprechenden Schaltvorgang des dargestellten Ausgangsrelais.
1MRS757433
A051728
