2.6.2 Installation der Funktion Sicherer Stopp

Die Installation der Stoppkategorie 0 (EN 60204) gemäß Sicherheitskategorie 3 (EN 954-1) ist folgendermaßen auszuführen:
1. Entfernen Sie die werksseitig angebrachte Kabelbrücke zwischen Klemme 37 und Klemme 12 (24 V DC). Es reicht nicht aus, das Kabel nur
durchzuschneiden oder zu unterbrechen. Es muss vollständig entfernt werden, um Fehlkontaktierung zu vermeiden. Siehe Kabelbrücke in Ab-
bildung.
2. Schließen Sie Klemme 37 mit einem gegen Kurzschluss geschützten Kabel (verstärkte Isolation) über eine Sicherheitsvorrichtung gemäß EN
954-1 Kategorie 3 an die 24-V-DC-Versorgung an. Sind die Sicherheitsvorrichtung und der Frequenzumrichter im selben Schaltschrank unter-
gebracht, darf auch ein nicht abgeschirmtes Kabel verwendet werden.

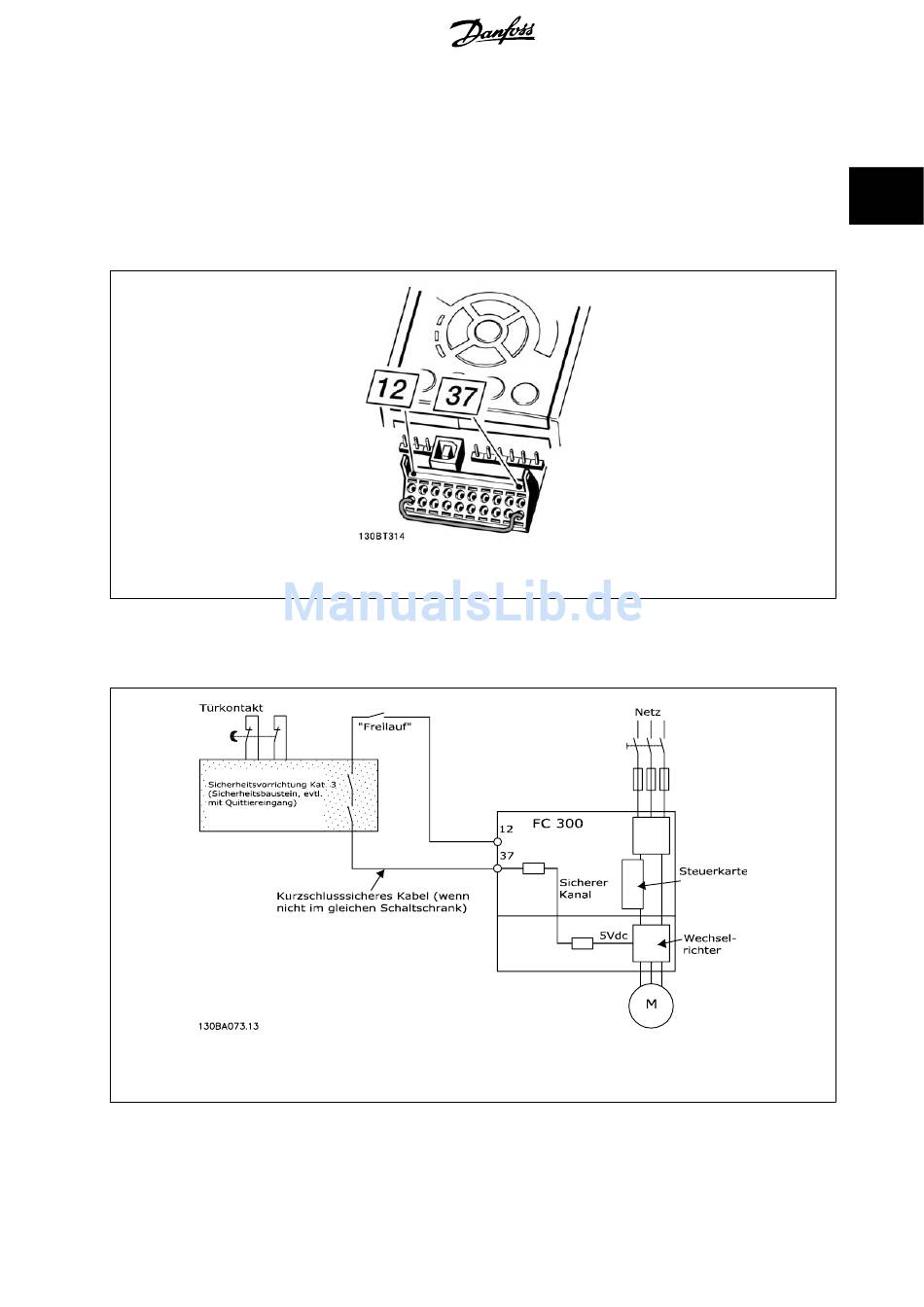

Abbildung 2.2: Kabelbrücke (Jumper) zwischen Klemme 37 und Klemme 12 (24 V DC)
Die folgende Abbildung zeigt als Beispiel eine Anwendung mit Stoppkategorie 0 (EN 60204-1) gemäß Sicherheitskategorie 3 (EN 954-1). Klemme 37 wird
über einen Sicherheitsbaustein (der auch Kategorie 3 nach EN 954-1 erfüllen muss) geschaltet. Der zusätzliche abgebildete „Freilaufkontakt" ist nicht
sicherheitsbezogen und erfüllt nicht Kategorie 3 nach EN 954-1.
Abbildung 2.3: Abbildung der wesentlichen Aspekte einer Installation, um Stoppkategorie 0 (EN 60204-1) mit Sicherheitskategorie 3 (EN
954-1) zu erzielen.
®
