4
Gerätesteuerung (DCTRL)
4.5
Energiesparmodus
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

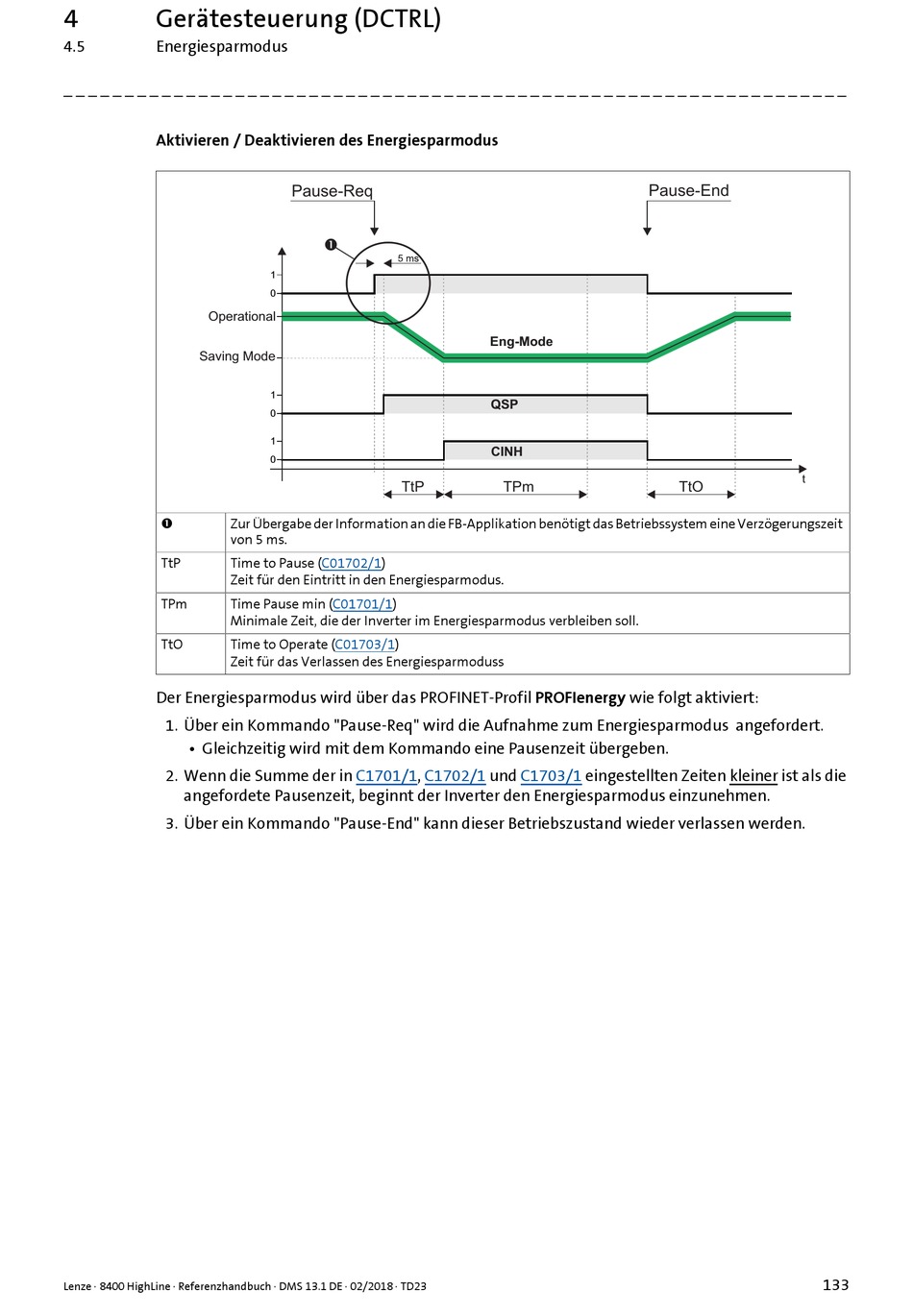

Aktivieren / Deaktivieren des Energiesparmodus
Operational
Saving Mode
Zur Übergabe der Information an die FB-Applikation benötigt das Betriebssystem eine Verzögerungszeit
von 5 ms.
TtP
Time to Pause (C01702/1)
Zeit für den Eintritt in den Energiesparmodus.
TPm
Time Pause min (C01701/1)
Minimale Zeit, die der Inverter im Energiesparmodus verbleiben soll.
TtO
Time to Operate (C01703/1)
Zeit für das Verlassen des Energiesparmoduss
Der Energiesparmodus wird über das PROFINET-Profil PROFIenergy wie folgt aktiviert:
1. Über ein Kommando "Pause-Req" wird die Aufnahme zum Energiesparmodus angefordert.
• Gleichzeitig wird mit dem Kommando eine Pausenzeit übergeben.
2. Wenn die Summe der in C1701/1,
angefordete Pausenzeit, beginnt der Inverter den Energiesparmodus einzunehmen.
3. Über ein Kommando "Pause-End" kann dieser Betriebszustand wieder verlassen werden.
Lenze · 8400 HighLine · Referenzhandbuch · DMS 13.1 DE · 02/2018 · TD23
Pause-Req
Œ
5 ms
1
0
1
0
1
0
TtP
C1702/1
Pause-End
Eng-Mode
QSP
CINH
TPm
und
C1703/1
eingestellten Zeiten kleiner ist als die
t
TtO
133
