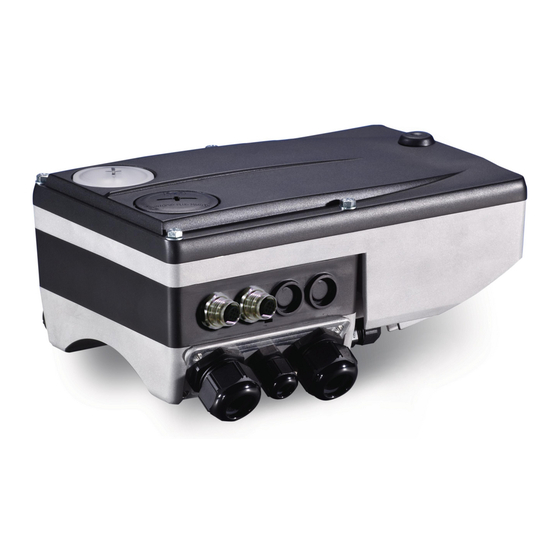

Inverter Drives 8400 motec
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
E84DGFCAxxx
Kommunikationshandbuch
L
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenze 8400 motec

Inhaltszusammenfassung für Lenze 8400 motec

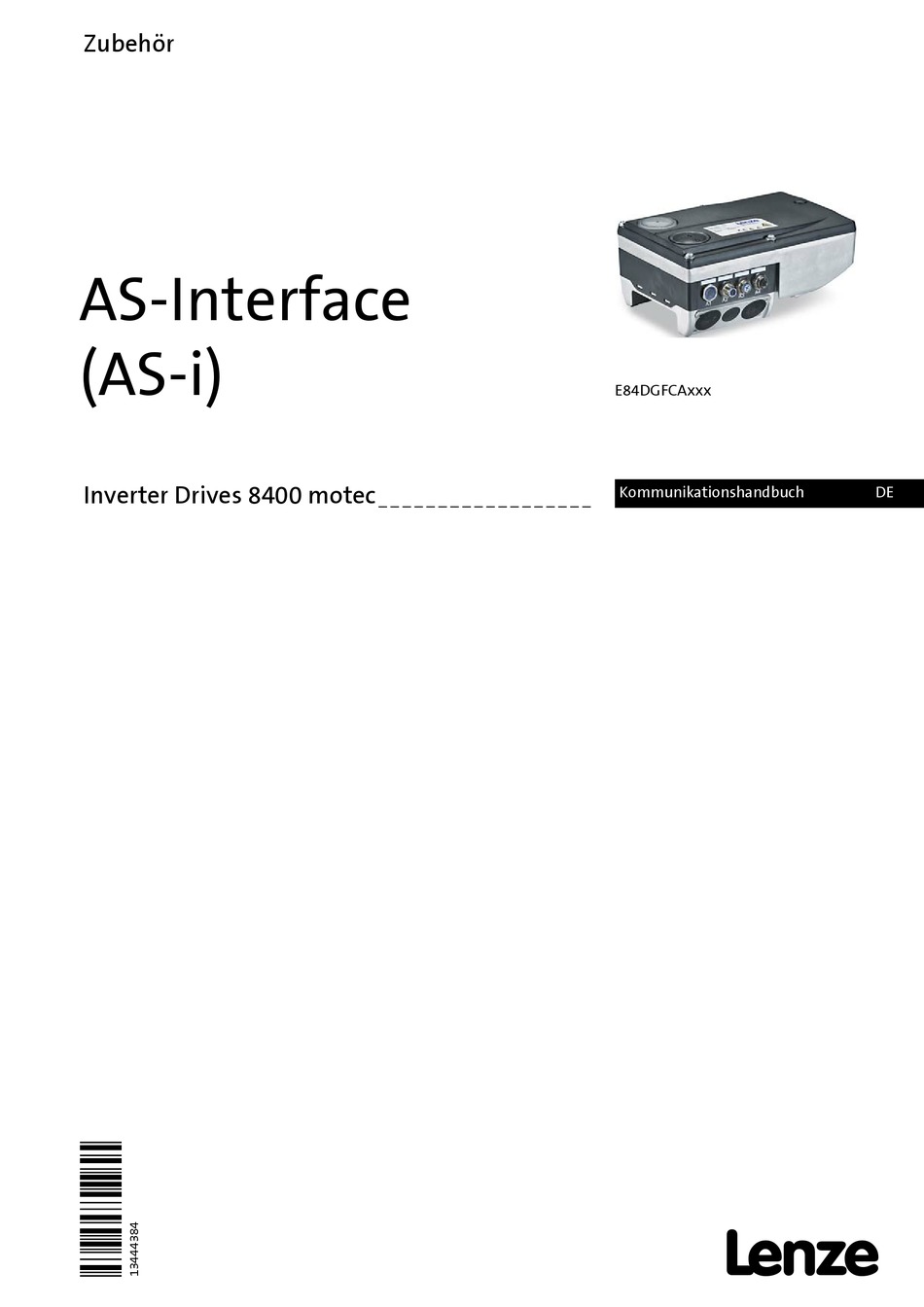

  • Seite 1 Zubehör AS-Interface (AS-i) E84DGFCAxxx Inverter Drives 8400 motec Kommunikationshandbuch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...

  • Seite 2: Inhaltsverzeichnis

    Port-Verschaltung der Prozessdatenobjekte (PDO) _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 3 Ihre Meinung ist uns wichtig _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 4: Über Diese Dokumentation

    Alle in dieser Dokumentation aufgeführten Markennamen sind Warenzeichen ihrer jeweiligen Be- sitzer.  Tipp! Ausführliche Informationen zum AS-Interface finden Sie auf der Internet-Seite der AS-In- terface Nutzervereinigung: www.as-interface.net Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 5: Eigenschaften Und Varianten ( 13)

    Alle Screenshots in dieser Dokumentation sind Anwendungsbeispiele. Je nach Firmware-Version der Feldgeräte und Software-Version des installierten Engineering Tools (»Engineer«) können die Screenshots in dieser Dokumentation von der Bildschirm-Darstellung abweichen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 6: Dokumenthistorie

    01/2011 TD17 Aktualisierung: • Niederspannungsversorgung über das AS-i-Buskabel • I/O-Konfiguration • Fehlermeldungen • Parameterbeschreibungen 01/2012 TD17 Allgemeine Überarbeitung 09/2013 TD17 • Allgemeine Überarbeitung • Neues Layout Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 7: Verwendete Konventionen

    ( 7) Optisch hervorgehobener Verweis auf eine andere Seite. Wird in dieser Dokumentation per Mausklick aktiviert. Schrittweise Anleitung Schrittweise Anleitungen sind durch ein Piktogramm  gekennzeichnet. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 8: Verwendete Begriffe

    Mit dem AS-i-Kommando "Write Parameter" werden 4 Parameterbits an den Parameterdaten-Kanal) Slave gesendet. Im Antworttelegramm liefert der Slave 4 Bits (16 Bitkombinationen) Statusinfor- mationen zurück. Schaltkreise, die die beschriebenen Aufgaben eines Slaves effizient erfüllen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 9: Verwendete Hinweise

    Maßnahmen getroffen werden. Anwendungshinweise Piktogramm Signalwort Bedeutung Hinweis! Wichtiger Hinweis für die störungsfreie Funktion  Tipp! Nützlicher Tipp für die einfache Handhabung  Verweis auf andere Dokumentation  Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 10: Sicherheitshinweise

    • die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts vertraut sind. • die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen. • die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtlinien und Gesetze ken- nen und anwenden können. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 11: Geräte- Und Anwendungsspezifische Sicherheitshinweise

    Beachten Sie die enthaltenen Sicherheits- und Anwendungshinweise. Restgefahren Geräteschutz • Die Communication Unit enthält elektronische Bauteile, die durch elektrostatische Entladung beschädigt oder zerstört werden können. Installation ( 20) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 12: Produktbeschreibung

    • nur unter den in dieser Dokumentation vorgeschriebenen Einsatzbedingungen betreiben. • nur in AS-i-Netzwerken einsetzen. • kann auch ohne Anschluss an das AS-i-Netzwerk betrieben werden. Jede andere Verwendung gilt als sachwidrig! Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 13: Eigenschaften Und Varianten

    Ein- und Ausgangsdaten ist möglich. ( 33) • Die Kommunikation mit dem Lenze »Engineer« (Zugriff auf alle Lenze-Parameter) erfolgt über die Diagnose-Schnittstelle der Drive Unit. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 14 Hier finden Sie ausführliche Informationen zur integrierten Sicherheitstechnik (Safety Option). Software-Handbuch / »Engineer« Online-Hilfe "Inverter Drives 8400 motec" Hier finden Sie ausführliche Informationen zur Konfiguration der Sicherheitstechnik (Safety Option). Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 15: Anschlüsse Und Schnittstellen

    X3 / X4 / X61 Klemmenleisten zur Verdrahtung der Anschlüsse an A2 ... A4 und B1 ... B4 Steckerleiste zum Anschluss an die Drive Unit Steckerleiste zur Verdrahtung der LEDs an A1 Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 16 • Verdrahten Sie die verwendeten M12-Stecker oder Kabelverschraubungen mit den entspre- chenden Kontakten der Klemmenleisten X3, X4 und X61.  Gerätehandbuch "Inverter Drives 8400 motec" Beachten Sie die enthaltenen Hinweise und Verdrahtungsvorschriften. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 17: Technische Daten

    • 5 dig. Eingänge bei Netzspeisung • 4 dig. Eingänge bei Speisung über AS-i-Bus und fehlendem Netz Konformitäten, Approbationen • CE • UR / cUR (siehe auch Gerätehandbuch) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 18: Protokolldaten

    Zyklischer Parameterdaten-Kanal 4 Wörter (8 Bytes) (AS-i Spec. V2.0 und V3.0) Azyklischer Parameterdaten- Kanal max. 16 Doppelwörter (64 Bytes) (AS-i Spec. V3.0) AS-i-Nutzdatenlänge max. 64 Bytes Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 19: Kommunikationszeit

    30 ms + 20 ms Toleranz (typisch) Bei einigen Codestellen kann die Bearbeitungszeit länger sein (siehe Soft- warehandbuch/»Engineer« Online-Hilfe "Inverter Drives 8400 motc"). Es existieren keine Abhängigkeiten zwischen Parameterdaten und Prozessdaten. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 20: Installation

    • Die Feldbus-Kommunikation ist nicht möglich oder fehlerhaft. • I/O-Signale sind fehlerhaft. • Die Sicherheitfunktion ist fehlerhaft. Schutzmaßnahmen Befreien Sie sich vor dem Berühren der Communication Unit von elektrostatischen Auf- ladungen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 21: Mechanische Installation

    Mechanische Installation der 8400 motec Komponenten Legende zur Abb. [5-1] Drive Unit Communication Unit Wiring Unit Abdeckhaube der Drive Unit EDK84DG... Montageanleitungen der Drive Unit, Communication Unit, Wiring Unit Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 22: Elektrische Installation

    Aufbau von AS-i-Netzwerken verwendet werden. In Zweifelsfäl- len sollte in der Planungsphase ein Fachmann konsultiert werden. Vorkonfektionierte Systemleitungen können Sie von diversen Herstellern frei beziehen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 23: As-I-Anschluss

    AS-i-Anschluss • M12 Stifte, 5-polig, A-codiert • Verdrahtung an Klemmenleiste X3 AS-i-Anschluss Signal Beschreibung ASi+ AS-i-Datenleitung, positiv Nicht belegt ASi- AS-i-Datenleitung, negativ Nicht belegt Nicht belegt Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 24: Spannungsversorgung

    • Die Spannungsversorgung von externen Sensoren erfolgt ebenfalls über das AS-i-Buskabel.  Gerätehandbuch "Inverter Drives 8400 motec" Hier finden Sie ausführliche Informationen zur Verdratung der externen Spannungsver- sorgung der Communication Unit. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 25: Inbetriebnahme

    ( 61) Parameter-Referenz Vor dem ersten Einschalten  Stop! Bevor Sie den Antriebsregler erstmalig einschalten, überprüfen Sie die gesamte Verdrah- tung auf Vollständigkeit, Kurzschluss und Erdschluss. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 26: Leitrechner (Master) Konfigurieren

    Beachten Sie die Richtung des Informationsflusses. • Prozess-Eingangsdaten (Rx-Daten): Prozessdaten vom Antriebsregler (Slave) zum Leitrechner (Master) • Prozess-Ausgangsdaten (Tx-Daten): Prozessdaten vom Leitrechner (Master) zum Antriebsregler (Slave) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 27: Einstellungen Für Die As-I-Kommunikation Im »Engineer

    Einstellung / Parameter Codestelle Slave 1: Adresse EPM Wert C13202/1 Slave 1: Adresse EPM Wert C13202/2 Override Slave-Adressen C13204 Override der Slave-Adressen während der Initiali- C13205 sierung Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 28: Alle Parameter Zur Einstellung Der As-I-Kommunikation

    Alle Parameter zur Einstellung der AS-i-Kommunikation finden Sie im »Engineer« unter der Regis- terkarte "Alle Parameter". Speichern Sie geänderte Einstellungen mit dem Gerätebefehl C00002/11 (alle Parametersätze spei- chern). Adressierung der AS-i-Slaves ( 27) Parameter zur AS-i-Kommunikation ( 62) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 29: Erstes Einschalten

    • Beim Netzeinschalten werden alle Parameter (Codestellen) gelesen. • Die Adressierung kann automatisch über den Master, eine externe Adressiereinheit oder manu- ell über Codestellen im »Engineer« erfolgen. Adressierung der AS-i-Slaves ( 27) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 30: Datentransfer

    Master zu allen Slaves). Sie kann nur in eine Richtung erfolgen. Broadcast-Übertragungen können nicht quittiert werden. So ist nicht sichergestellt, dass wirklich alle Slaves die Nachricht korrekt empfangen haben. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 31: Aufbau Der Slave-Antwort

    Paritätsbit: Die Summe aller 1-er Bitzustände in der Slave-Antwort muss gerade sein. Das Endbit markiert das Ende der Slave-Antwort. • 0: nicht erlaubt • 1: gültiges Endbit Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 32: As-I-Zyklus

    • ± 5.0 ms bei A/B-Slaves.  Hinweis! Überall dort, wo A- und B-Slaves auf einer Adresse betrieben werden, ist die mittlere Re- aktionszeit doppelt so lang (5.4 ms). Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 33: Synchronisation

    AS-i-Zyklus beginnt, wird dazu kein besonderer zusätzlicher Synchronisati- onsbefehl benötigt. Der Informationsaustausch innerhalb des Zyklusses bleibt also völlig gleich. Da- mit die Synchronisation funktioniert, muss auch nicht jeder Slave im synchronisierten Zustand sein. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 34: As-I-Konzept Der Communication Unit

    Erweitertes Prozessabbild für Slave 1 ( 36) 7.A.E Zyklisches Prozessabbild DI0 ... 3, DO0 ... 3 Diagnose über Parameterdaten-Kanal (Parameterecho) P0 ... P3 [7-1] AS-i-Konzept der Communication Unit Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 35: Datenübertragung Slave 1 (As-I-Profil 7.A.5)

    • 0: Daten des erweiterten (zyklischen) Prozessabbildes 1 • 1: Daten des erweiterten (zyklischen) Prozessabbildes 2 Erweitertes Prozessabbild für Slave 1 ( 36) Reserviert Reserviert Reserviert Reserviert für AS-i A/B-Adressierung Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 36 1: Gültige Daten in Wort 1, Wort 2 Wort 2: Bit 15 Status des Antriebs (Drive Unit) 0: Antrieb (Drive Unit) ist "offline" 1: Antrieb (Drive Unit) ist "online" Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 37: Datenübertragung Slave 2 (As-I-Profil 7.A.e)

    Drive Unit im Status "offline" ist. Ausgänge LP_Network_In: MCI_bCtrl_B0 C00701/1: nicht verbunden LP_Network_In: MCI_bCtrl_B1 C00701/6: nicht verbunden LP_Network_In: MCI_bCtrl_B2 C00701/5: nicht verbunden Reserviert Reserviert für AS-i A/B-Adressierung Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 38: Fehlermeldungen Und Warnungen

    Motor phase failure "DF0x" - Internal failure AIN current < 4 mA "OH3" - PTC fault Reserved (unused) Drive Unit "offline" Reserved (unused) Other failure Other warnings Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 39: Prozessdaten-Transfer

    Beachten Sie die Richtung des Informationsflusses. • Prozess-Eingangsdaten (Rx-Daten): Prozessdaten vom Antriebsregler (Slave) zum Leitrechner (Master) • Prozess-Ausgangsdaten (Tx-Daten): Prozessdaten vom Leitrechner (Master) zum Antriebsregler (Slave) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 40: Zugriff Auf Prozessdaten / Pdo-Mapping

    Äußerer und innerer Datentransfer zwischen Bussystem, Antriebsregler und Applikation  Software-Handbuch / »Engineer« Online-Hilfe zum Inverter Drive 8400 motec Hier finden Sie ausführliche Informationen zur Port-/Funktionsblockverschaltung im »Engineer« und zu Portbausteinen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 41: Port-Verschaltung Der Prozessdatenobjekte (Pdo)

    1. Unter der Registerkarte Applikationsparameter die Voreinstellung der I/O-Konfiguration vornehmen. Steuermodus "Network (ASi)" auswählen (C00007). 2. Unter der Registerkarte Prozessdatenobjekte der AS-i-Schnittstelle wird die voreingestellte I/O-Konfiguration dargestellt. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 42 Wählen Sie hier durch Setzen von Häkchen ( die Signale aus, die von der SPS (AS-i-Mas- ter) an den Antriebsregler gesendet werden. 4. Die Auswahl mit der Schaltfläche OK bestätigen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 43 Signale auswählen, die vom Antriebsregler an die SPS (AS-i-Master) gesendet werden. 6. Mit der Codestelle C00002 den Befehl "11: Alle Parametersätze speichern" ausführen. Die geänderten Einstellungen werden aktiviert und netzausfallsicher gespeichert. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 44: Parameterdaten-Transfer

    • Parameterdaten sind z. B. Betriebsparameter, Motordaten und Diagnose-Informationen. • Bei der Communication Unit AS-Interface erfolgt die Übertragung der Parameterdaten azyk- lisch mittels der seriellen CTT2-Übertragung (Combined Transaction Type 2). Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 45: Ctt2: Parameterwert Lesen

    • Index 0x92 (146): Azyklische Leseanforderung ist nicht OK. CTT2: Standard-Fehlercode CTT2: Standard-Fehlercodes ( 52) Fehlercode (MSB) Fehlercode Fehlercode Fehlercode (LSB) CTT2: Azyklische Geräte-Fehlercodes ( 53) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 46: Ctt2: Parameterwert Schreiben

    • Index 0x93 (147): Azyklische Schreibanforderung ist nicht OK. CTT2: Standard-Fehlercode CTT2: Standard-Fehlercodes ( 52) Fehlercode (MSB) Fehlercode Fehlercode Fehlercode (LSB) CTT2: Azyklische Geräte-Fehlercodes ( 53) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 47: Ctt2: Codestellennummer Lesen

    • Index 0x92 (146): Azyklische Leseanforderung ist nicht OK. CTT2: Standard-Fehlercode CTT2: Standard-Fehlercodes ( 52) Fehlercode (MSB) Fehlercode Fehlercode Fehlercode (LSB) CTT2: Azyklische Geräte-Fehlercodes ( 53) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 48: Ctt2: Codestellennummer Schreiben

    • Index 0x93 (147): Azyklische Schreibanforderung ist nicht OK. CTT2: Standard-Fehlercode CTT2: Standard-Fehlercodes ( 52) Fehlercode (MSB) Fehlercode Fehlercode Fehlercode (LSB) CTT2: Azyklische Geräte-Fehlercodes ( 53) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 49: Ctt2: Block-Parametertransfer

    Reserviert Reserviert 4 ... 7 Doppelwort 1 • Wert des Parameters in Codestelle C13214/1 64 ... 67 Doppelwort 16 • Wert des Parameters in Codestelle C13214/16 Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 50 • Danach wird die Leseanforderung vom Master an den Slave mit dem Index 0x21 (33) wieder- holt. • Der Slave sendet dann erneut die Parameterwerte in Codestelle C13214/1...16. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 51: Schreibmodus

    • Danach wird die Schreibanforderung vom Master an den Slave mit dem Index 0x29 (41) wie- derholt. • Der Slave sendet dann erneut die Parameterwerte in Codestelle C13213/1...16.  Hinweis! Fehlerhaftes Schreiben von Parametersätzen kann einzelne Parameter verändern. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 52: Ctt2: Standard-Fehlercodes

    Ungültiger Index Ungültige Länge Anforderung nicht ausgeführt Läuft (Anforderung nicht vollständig abgeschlossen / erneuter Versuch) Letzte azyklische Anforderung nicht bestätigt Ungültiger Subindex Kommando "Selective read request" fehlt Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 53: Ctt2: Azyklische Geräte-Fehlercodes

    0x00 0x50 • Block-Zugriff fehlgeschlagen • Ein oder mehrere Parameterzugriffe innerhalb des Blocks sind fehlgeschlagen • Lese Ausnahmeliste für mehr Details 0x08 0x00 0x00 0x80 Hardware-Fehler Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 54: Diagnose

    • Ein Peripheriefehler-Signal liegt am FID-Eingang • Die LEDs blinken abwechselnd. Blinkt (2 Hz) Schwerwiegender Peripheriefehler mit Reset • Daten-Abtastimpuls = LOW für mehr als 44 μs Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 55: Diagnose Mit Dem »Engineer

    _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10.2 Diagnose mit dem »Engineer« Im »Engineer« können Sie sich unter der Registerkarte Diagnose diverse AS-Interface Diagnose-In- formationen anzeigen lassen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 56: Fehlermeldungen

    C13207/3 C13208/3 0x01bc813d 33085 Slave 1 AS-i ASIC Profile Failure 1: Fehler C13207/1 C13208/1 0x01bc813e 33086 Slave 2 AS-i ASIC Profile Failure 1: Fehler C13207/3 C13208/3 Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 57: Mögliche Ursachen Und Abhilfen

    • Spannungsversorgung des Inverter Drive 8400 motec Unit defekt. aus- und wieder einschalten. • Tritt dieser Fehler weiterhin auf, wenden Sie sich an den Lenze-Service. (Ggf. muss die Communication Unit ausgetauscht werden.) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 58 • Spannungsversorgung des AS-i-Netzwerkes aus- und Unit defekt. wieder einschalten. • Tritt dieser Fehler weiterhin auf, wenden Sie sich an den Lenze-Service. (Ggf. muss die Communication Unit ausgetauscht werden.) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 59 • Die Überwachungszeit wurde zu niedrig eingestellt. wieder einschalten. • Überwachungszeit überprüfen und erhöhen. • AS-i-Einstellungen des Masters überprüfen und an- passen. • AS-i-Profil-Einstellungen des Masters und der Slaves überprüfen und anpassen. Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 60 • Spannungsversorgung des AS-i-Netzwerkes aus- und wieder einschalten. • AS-i ASIC-Fehler • Tritt dieser Fehler weiterhin auf, wenden Sie sich an den Lenze-Service. (Ggf. muss die Communication Unit ausgetauscht werden.) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 61: Parameter-Referenz

    1000 Subcodes Lenze-Einstellung Info C01503/1 200 ms MCI Timeout  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  COM  MOT Normierungsfaktor: 1 Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 62: Parameter Zur As-I-Kommunikation

    Slave 1: Adress EPM Wert C13202/2 Slave 2: Adress EPM Wert  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 63 Slave 1 Profil C13206/2 Slave 2 Profil  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 64 Slave 2 Datenzyklen C13210/6 Slave 2 Parameterzyklen  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 65 130.000 WriteParamBlock:Index_15 C13213/16 131.000 WriteParamBlock:Index_16  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Normierungsfaktor: 1000 Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 66 Letzte Daten zum Master vom Slave 2  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 67 Wort 1 vom Grundgerät C13853/8 Wort 8 vom Grundgerät  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 68 6 Modul Timeout 7 "Stay Alive" Zustand  Lesezugriff  Schreibzugriff  RSP  PLC-STOP  Kein Transfer  PDO_MAP_RX  PDO_MAP_TX  COM  MOT Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 69: Attributtabelle

    100  2 Nachkommastellen 1000  3 Nachkommastellen Zugriff Lesezugriff  Lesen erlaubt Schreibzugriff  Schreiben erlaubt Reglersperre erforderlich  Schreiben ist nur bei Reglersperre möglich Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 70 Firmware Produkttyp 10675 0x29B3 VISIBLE_STRING  C13901 Firmware Kompilierdatum 10674 0x29B2 VISIBLE_STRING  C13902 Firmware Version 10673 0x29B1 VISIBLE_STRING  C13950 Interner Kommunikationsstatus 10625 0x2981 UNSIGNED_8  Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...

  • Seite 71: Index

    C13210 | AS-i Übertragungsereignisse Erweitertes Prozessabbild für Slave 1 C13211 | Busstatus C13213 | CTT2 Block Parametertransfer: Konfiguration Schreibmodus C13214 | CTT2 Block Parametertransfer: Konfiguration Lesemodus Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 72 Kommunikationsrelevante Parameter des Betriebssystems Reakt. bei Kommunikationsfehler (C13207) Kommunikationszeit Reakt. Kommunikationsfehler mit MCI (C01501) Konformitäten Reaktionszeit Konventionen Restgefahren LED-Statusanzeigen Leitrechner (Master) konfigurieren Leitungslänge Letzte Daten vom Master (C13221) Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
  • Seite 73 Übertragungsrate Varianten Verwendete Begriffe Verwendete Hinweise Verwendete Konventionen Verwendung des Kommunikationsmoduls Vor dem ersten Einschalten Warnungen (Slave 2) Zielgruppe Zugriff auf Prozessdaten Zyklischer Parameterdaten-Kanal Zyklus Zykluszeit Lenze · Dezentraler Frequenzumrichter 8400 motec (AS-Interface Option) · EDS84DMOTASI DE 4.0 - 09/2013...
