5 Motorregelung (MCTRL)
5.6 U/f-Kennliniensteuerung energiesparend (VFCplusEco)
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
5.6.2 Gegenüberstellung VFCplusEco - VFCplus
In den folgenden Kennlinien ist die Auswirkung der energiesparenden U/f-Kennliniensteuerung
(VFCplusEco) gegenüber der Standard-U/f-Kennliniensteuerung (VFCplus) dargestellt.
• Die Aufnahme der Kennlinien erfolgte an einer Standard-Asynchronmaschine 2.2 kW mit Ener-
gieeffizienzklasse IE1 bei Drehzahl = 600 min
 normiertes Drehmoment in [%]
 Wirkungsgrad in [%]
 Motorspannung in [V]
 Leistungsfaktor
 elektrische Leistung in [W]

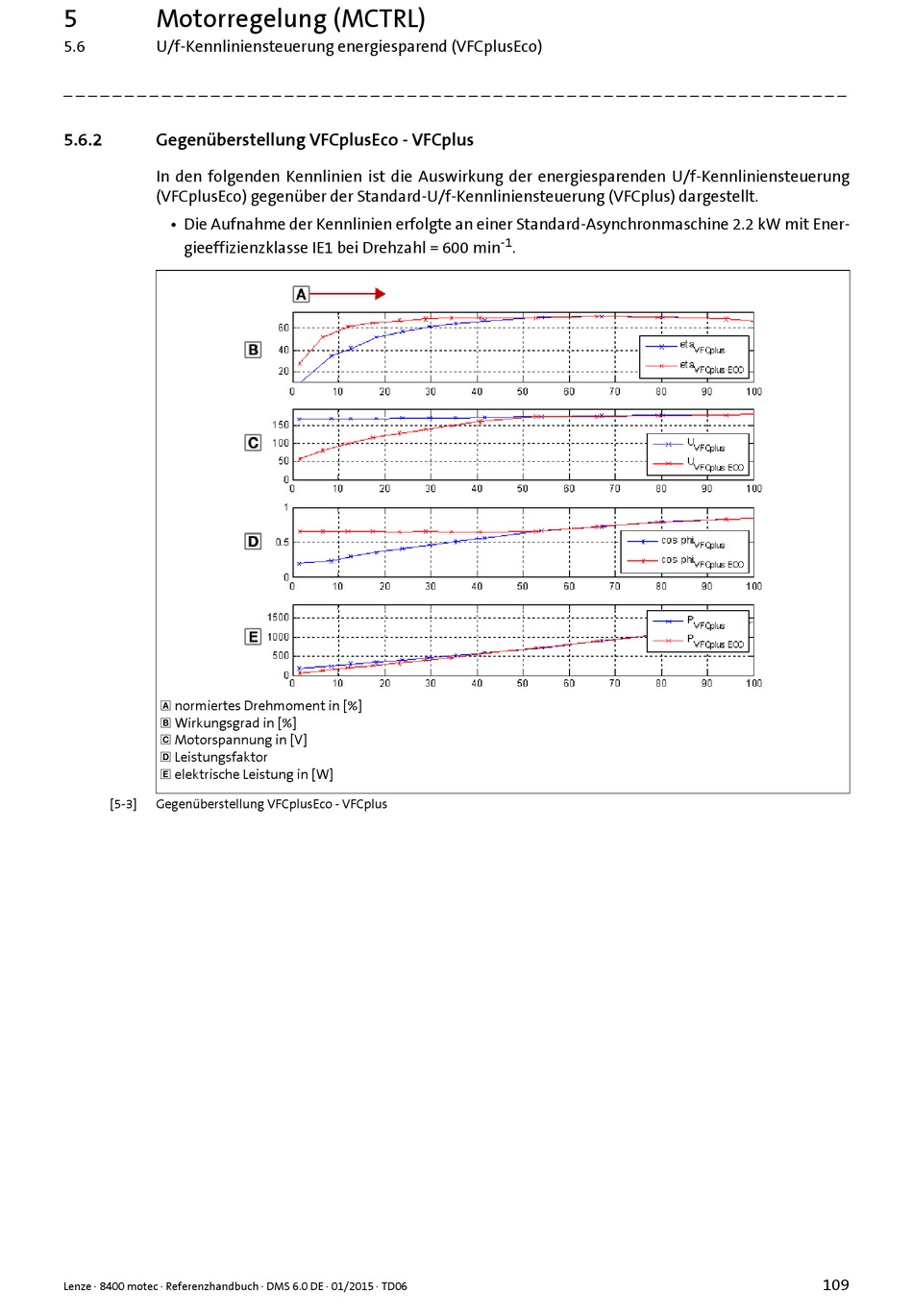

[5-3] Gegenüberstellung VFCplusEco - VFCplus
