Konfigurationsleitfaden

Beispiel 2: Erweiterung um ein COMpact TSM-Modul

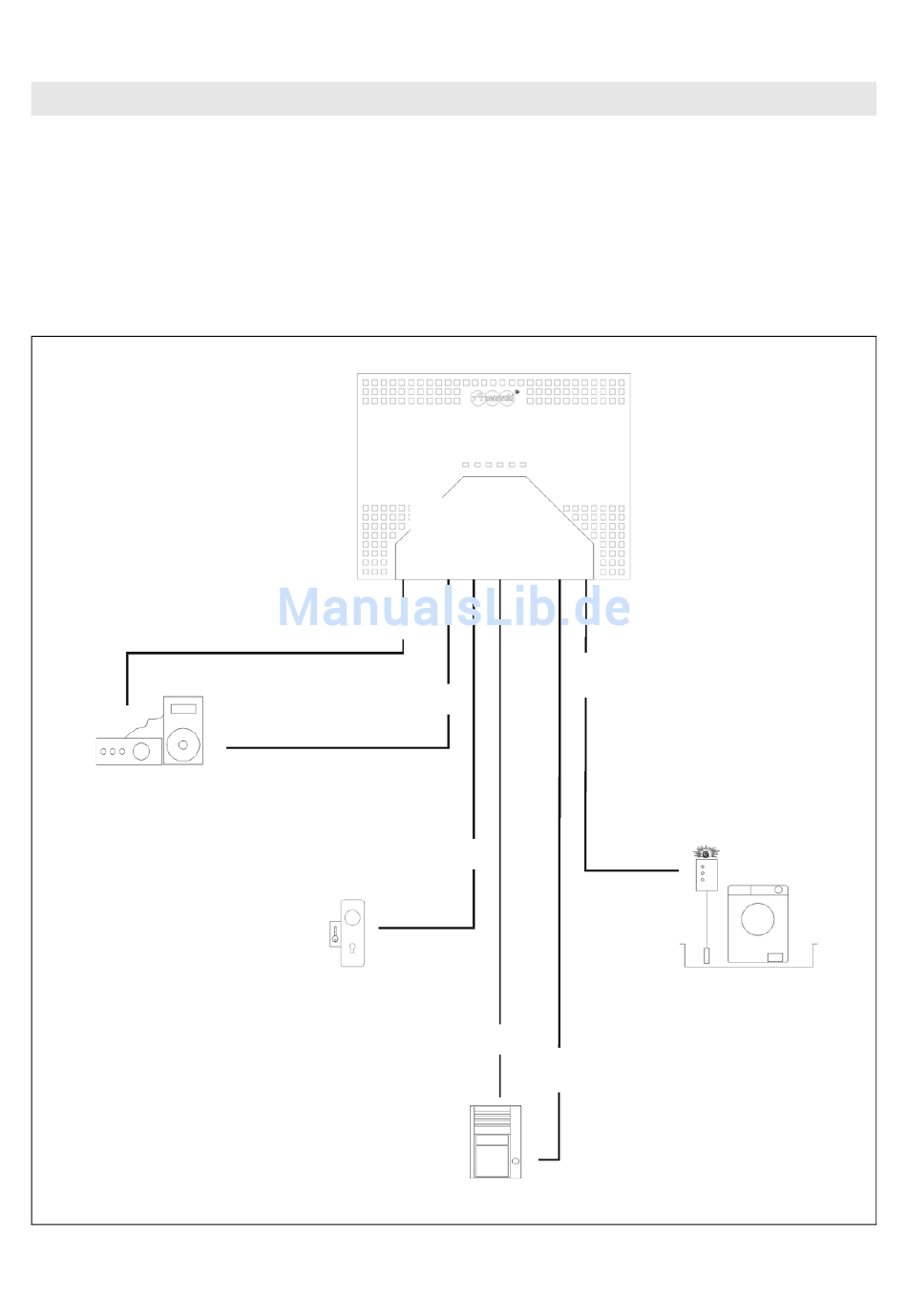

Im folgenden Beispiel (siehe Abbildung) wird die TK-Anlage aus
spiel 1 auf Seite 12 um ein COMpact TSM-Modul erweitert.
Anschließend soll das COMpact TSM-Modul einige Funktionen aus-
führen, die in der Praxis häufig vorkommen.
Alle für die Konfiguration notwendigen Einstellungen werden Ihnen
Schritt für Schritt aufgezeigt.
Wichtig: Beachten Sie beim Einbau eines COMpact TSM-Moduls
die Beschreibung zum Um- oder Aufrüsten der TK-Anlage in der
Installations- und Inbetriebnahmeanleitung.
Beispiel 2
Lautsprecheranlage für Ansage
intern: 53
Identifikationsnummer: 303
Türöffner
Identifikationsnummer: 302
Türfreisprechsystem Türfreisprechsystem nach
FTZ 123 D12-0 (z. B. TFS-Dialog 100)
intern: 51
Identifikationsnummer: 301
Türruf: intern an Rufnummer 30
28
Beispiel 2: Erweiterung um ein COMpact TSM-Modul
Audioausgang
auf dem COMpact TSM-Modul
Relais 3
auf dem COMpact TSM-Modul
Relais 2
auf dem COMpact TSM-Modul
Relais 1
auf dem COMpact TSM-Modul
Bei- Hinweis: Beachten Sie, dass hier nur die wirklich wesentlichen Ein-
stellungen ausführlich beschrieben werden. Auf weitere Einstellun-
gen wird an entsprechender Stelle verwiesen.
Die Zusammenstellung der Geräte ist hier beispielhaft gezeigt und
kann in Ihrer TK-Anlage ganz anders aussehen.
Analoge Türfreisprechsysteme (z. B. TFS-Dialog 200, TFS-Dialog
300 und TFS-Universal a/b) werden nicht über ein COMpact TSM-
Modul sondern wie ein analoges Telefon an einem internen analogen
a/b-Port der TK-Anlage angeschlossen. Die Einrichtung des Türfrei-
sprechsystems erfolgt am Türfreisprechsystem selbst inklusive der
Türrufverteilung an interne Teilnehmer- und Gruppenrufnummern.
Ziehen Sie dazu die Anleitung des Türfreisprechsystems zurate.
COMpact 5020 VoIP
+ COMpact 2ISDN-Modul
+ COMpact POTS-Modul
+ COMpact TSM-Modul
+ COMpact 6VoIP-Modul
Klingeleingang 2
auf dem COMpact TSM-Modul
Klingeleingang 1
auf dem COMpact TSM-Modul
Leckwarngerät (Alarm)
Identifikationsnummer: 101
Alarmruf: intern an Rufnummer 30
und extern an Rufnummer 9200700
