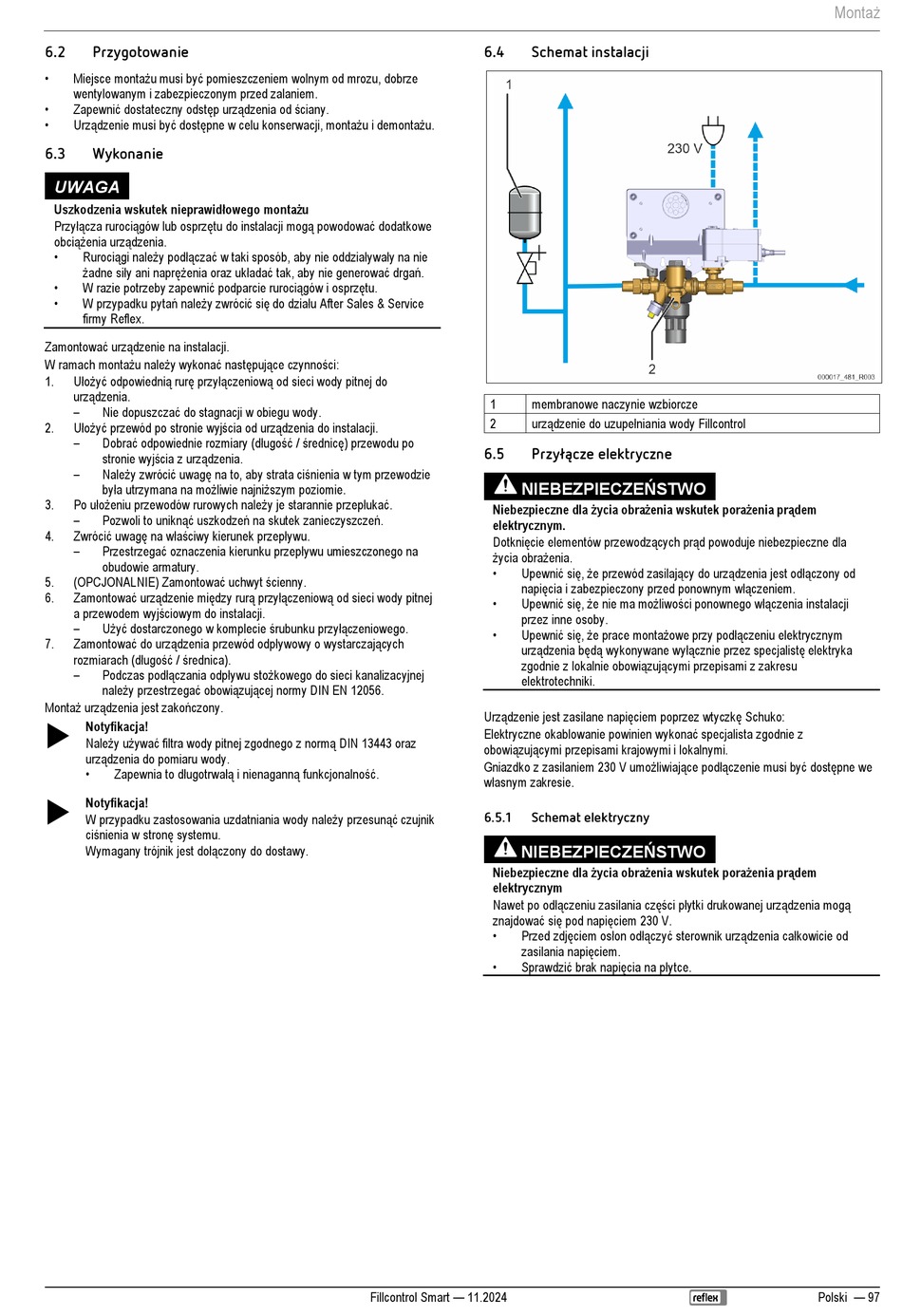

6.2
Przygotowanie
•
Miejsce montażu musi być pomieszczeniem wolnym od mrozu, dobrze
wentylowanym i zabezpieczonym przed zalaniem.
•
Zapewnić dostateczny odstęp urządzenia od ściany.
•
Urządzenie musi być dostępne w celu konserwacji, montażu i demontażu.
6.3
Wykonanie
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
•
Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na nie
żadne siły ani naprężenia oraz układać tak, aby nie generować drgań.
•
W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
•
W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
Zamontować urządzenie na instalacji.
W ramach montażu należy wykonać następujące czynności:
1.
Ułożyć odpowiednią rurę przyłączeniową od sieci wody pitnej do
urządzenia.
–
Nie dopuszczać do stagnacji w obiegu wody.
2.
Ułożyć przewód po stronie wyjścia od urządzenia do instalacji.
–
Dobrać odpowiednie rozmiary (długość / średnicę) przewodu po
stronie wyjścia z urządzenia.
–
Należy zwrócić uwagę na to, aby strata ciśnienia w tym przewodzie
była utrzymana na możliwie najniższym poziomie.
3.
Po ułożeniu przewodów rurowych należy je starannie przepłukać.
–
Pozwoli to uniknąć uszkodzeń na skutek zanieczyszczeń.
4.
Zwrócić uwagę na właściwy kierunek przepływu.
–
Przestrzegać oznaczenia kierunku przepływu umieszczonego na
obudowie armatury.
5.
(OPCJONALNIE) Zamontować uchwyt ścienny.
6.
Zamontować urządzenie między rurą przyłączeniową od sieci wody pitnej
a przewodem wyjściowym do instalacji.
–
Użyć dostarczonego w komplecie śrubunku przyłączeniowego.
7.
Zamontować do urządzenia przewód odpływowy o wystarczających
rozmiarach (długość / średnica).
–
Podczas podłączania odpływu stożkowego do sieci kanalizacyjnej
należy przestrzegać obowiązującej normy DIN EN 12056.
Montaż urządzenia jest zakończony.
Notyfikacja!
Należy używać filtra wody pitnej zgodnego z normą DIN 13443 oraz
urządzenia do pomiaru wody.
•
Zapewnia to długotrwałą i nienaganną funkcjonalność.
Notyfikacja!
W przypadku zastosowania uzdatniania wody należy przesunąć czujnik
ciśnienia w stronę systemu.
Wymagany trójnik jest dołączony do dostawy.
6.4
Schemat instalacji
1
membranowe naczynie wzbiorcze
2
urządzenie do uzupełniania wody Fillcontrol
6.5
Przyłącze elektryczne
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
•
Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
•
Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
•
Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu
elektrotechniki.
Urządzenie jest zasilane napięciem poprzez wtyczkę Schuko:
Elektryczne okablowanie powinien wykonać specjalista zgodnie z
obowiązującymi przepisami krajowymi i lokalnymi.
Gniazdko z zasilaniem 230 V umożliwiające podłączenie musi być dostępne we
własnym zakresie.
6.5.1
Schemat elektryczny
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym
Nawet po odłączeniu zasilania części płytki drukowanej urządzenia mogą
znajdować się pod napięciem 230 V.
•
Przed zdjęciem osłon odłączyć sterownik urządzenia całkowicie od
zasilania napięciem.
•
Sprawdzić brak napięcia na płytce.
Fillcontrol Smart — 11.2024
Montaż
Polski — 97
