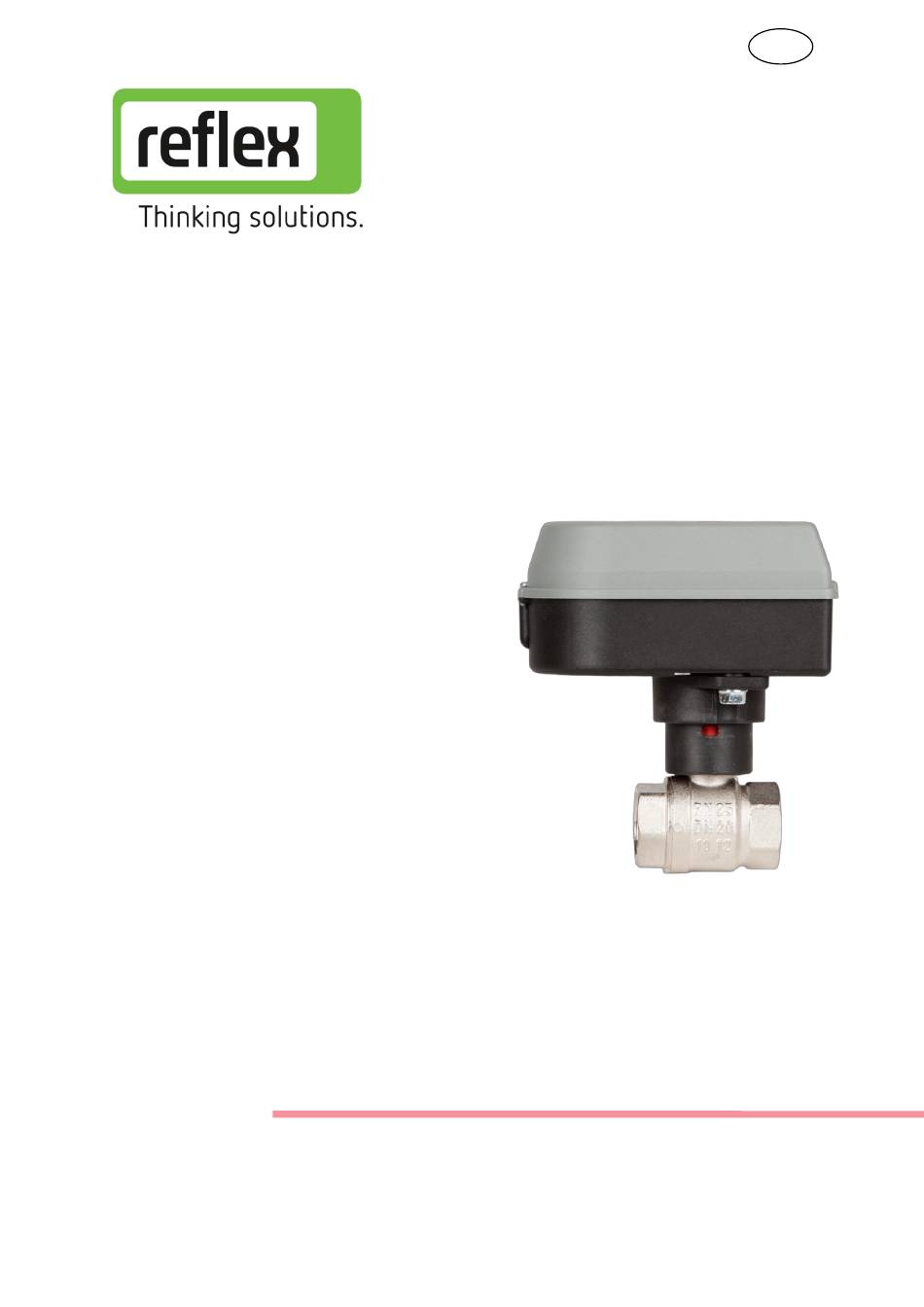

- Seite 1 Reflex- Hydroflow Rücklaufeinschichung L Montage- und Bedienungsanleitung...
- Seite 2 Einführung Diese Anleitung beschreibt die Montage und Bedienung der Hydroflow Rücklaufeinschichtung L sowie die Bedienung und die Wartung. Lesen Sie diese Anleitung vor Beginn der Montagearbeiten sorgfältig durch. Bei Nichtbeachtung entfallen sämtliche Garantie- und Gewährleistungsansprüche. Die Anleitung richtet sich an ausgebildete Fachhandwerker, die entsprechende Kenntnisse im Umgang mit Heizungsanlagen, Wasserleitungsinstallationen und mit Elektroinstallationen haben.
- Seite 3 Aufbau – Lieferumfang – Montage Rotes Fenster [6] = Ventil auf Nach dem Lösen und Entfernen der beiden Schrauben M6x15 [5] kann der Stellmotor [3] nach oben vom Ventil abgezogen werden. Pos. Bezeichnung Pos. Bezeichnung Ventilunterteil Schrauben Mitnehmer Mechanische Stellungsanzeige Stellmotor Montage- und Bedienungsanleitung Stellungsanzeiger...
-
Seite 4: Abmessungen
Abmessungen G1¼ 123 m³/h 163 mm 134,5 mm 28,5 mm 81 mm 103 mm DN 32 Druckverlust SI21196int / 9131300 / 11-23 - 4 -... -
Seite 5: Montage Rücklaufeinschichtung
Montage Info: Bei der Installation des Ventils steht die Kugel im Ventil auf „geöffnet“. Liegt bei der Erstinbetriebnahme dann nur die Dauerspannung (braun) an, so befindet sich das Ventil in „Standby“ und gilt als stromlos geschlossen. Erst wenn zusätzlich zur Dauerspannung noch Spannung an der Schaltphase (schwarz) anliegt, öffnet das Ventil. -
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Arbeiten an der elektrischen Anlage sowie das Öffnen von Elektrogehäusen darf nur in spannungsfreiem Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die elektrischen Bauteile vor Überspannung schützen. Der Motor darf nur durch den Hersteller geöffnet werden. Er enthält keine Teile die durch den Nutzer ersetzt oder repariert werden können. -
Seite 7: Bedienung
Elektrischer Anschluss Sorel Optional benötigt: 1x Verteilerdose 4x Verbindungsklemme, Richtige Stellung der Ventile im 3-polig stromlosen Zustand beachten o 1x im Regler o 3x in Verteilerdose Bedienung Im Servicefall oder bei fehlender Netzspannung kann das Ventil manuell betätigt werden. Dazu Stellmotor kräftig in Richtung Ventil drücken (1) und 90°... -
Seite 8: Wartung, Service
(Spannung an braun und schwarz) Standby Betrieb Manuell Wartung / Service Das Zonenventil ist wartungsfrei. Dennoch empfiehlt der Hersteller eine jährliche Funktionskontrolle durch autorisiertes Fachpersonal durchzuführen. Händler Reflex Winkelmann GmbH • Gersteinstr. 19 • 59227 Ahlen Tel.: +49 (0)2382 7069-0 • www.reflex-winkelmann.com...
