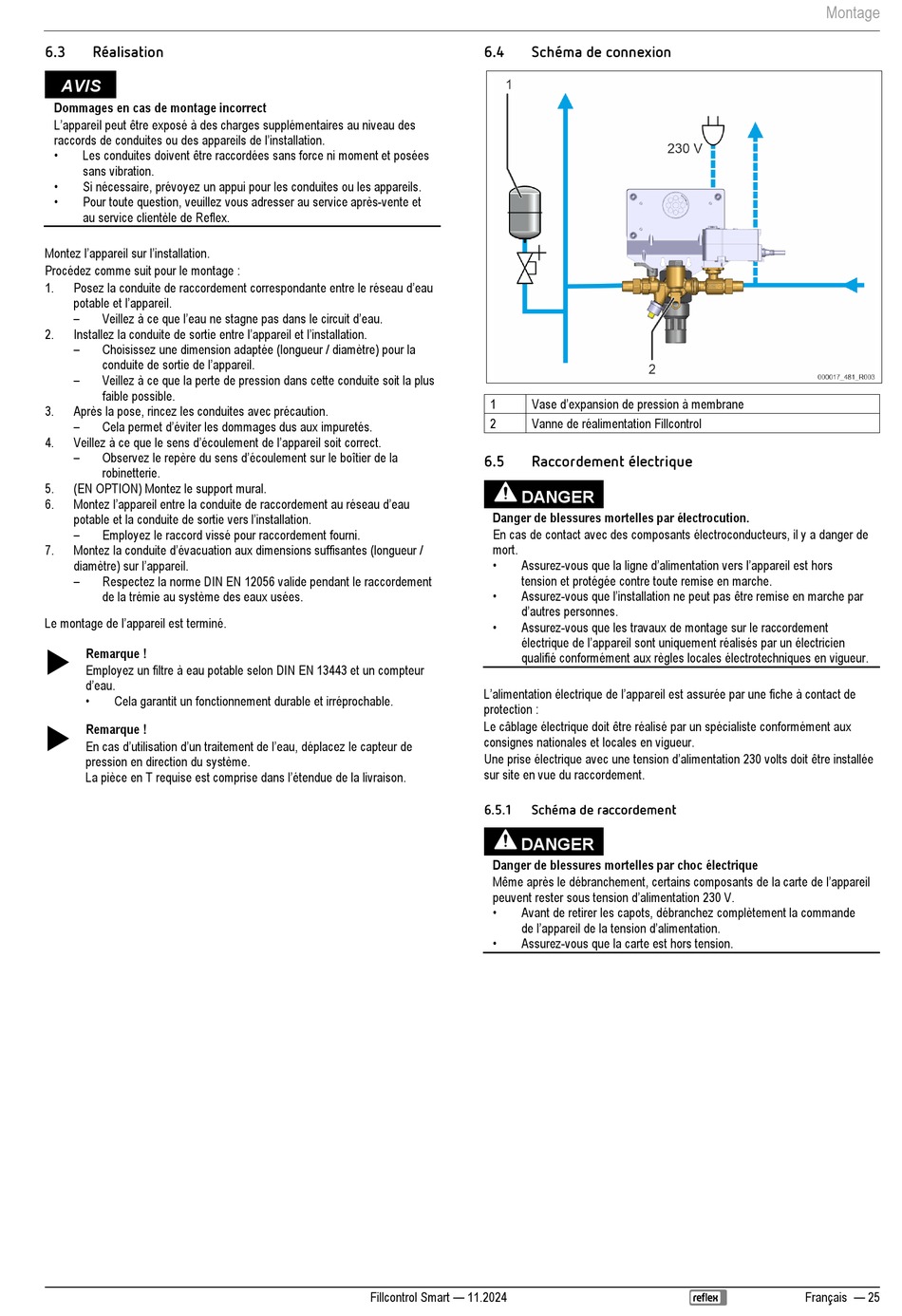

6.3
Réalisation
AVIS
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Les conduites doivent être raccordées sans force ni moment et posées
sans vibration.
•
Si nécessaire, prévoyez un appui pour les conduites ou les appareils.
•
Pour toute question, veuillez vous adresser au service après-vente et
au service clientèle de Reflex.
Montez l'appareil sur l'installation.
Procédez comme suit pour le montage :
1.
Posez la conduite de raccordement correspondante entre le réseau d'eau
potable et l'appareil.
–
Veillez à ce que l'eau ne stagne pas dans le circuit d'eau.
2.
Installez la conduite de sortie entre l'appareil et l'installation.
–
Choisissez une dimension adaptée (longueur / diamètre) pour la
conduite de sortie de l'appareil.
–
Veillez à ce que la perte de pression dans cette conduite soit la plus
faible possible.
3.
Après la pose, rincez les conduites avec précaution.
–
Cela permet d'éviter les dommages dus aux impuretés.
4.
Veillez à ce que le sens d'écoulement de l'appareil soit correct.
–
Observez le repère du sens d'écoulement sur le boîtier de la
robinetterie.
5.
(EN OPTION) Montez le support mural.
6.
Montez l'appareil entre la conduite de raccordement au réseau d'eau
potable et la conduite de sortie vers l'installation.
–
Employez le raccord vissé pour raccordement fourni.
7.
Montez la conduite d'évacuation aux dimensions suffisantes (longueur /
diamètre) sur l'appareil.
–
Respectez la norme DIN EN 12056 valide pendant le raccordement
de la trémie au système des eaux usées.
Le montage de l'appareil est terminé.
Remarque !
Employez un filtre à eau potable selon DIN EN 13443 et un compteur
d'eau.
•
Cela garantit un fonctionnement durable et irréprochable.
Remarque !
En cas d'utilisation d'un traitement de l'eau, déplacez le capteur de
pression en direction du système.
La pièce en T requise est comprise dans l'étendue de la livraison.
6.4
Schéma de connexion
1
Vase d'expansion de pression à membrane
2
Vanne de réalimentation Fillcontrol
6.5
Raccordement électrique
DANGER
Danger de blessures mortelles par électrocution.
En cas de contact avec des composants électroconducteurs, il y a danger de
mort.
•
Assurez-vous que la ligne d'alimentation vers l'appareil est hors
tension et protégée contre toute remise en marche.
•
Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement
électrique de l'appareil sont uniquement réalisés par un électricien
qualifié conformément aux règles locales électrotechniques en vigueur.
L'alimentation électrique de l'appareil est assurée par une fiche à contact de
protection :
Le câblage électrique doit être réalisé par un spécialiste conformément aux
consignes nationales et locales en vigueur.
Une prise électrique avec une tension d'alimentation 230 volts doit être installée
sur site en vue du raccordement.
6.5.1
Schéma de raccordement
DANGER
Danger de blessures mortelles par choc électrique
Même après le débranchement, certains composants de la carte de l'appareil
peuvent rester sous tension d'alimentation 230 V.
•
Avant de retirer les capots, débranchez complètement la commande
de l'appareil de la tension d'alimentation.
•
Assurez-vous que la carte est hors tension.
Fillcontrol Smart — 11.2024
Montage
Français — 25
