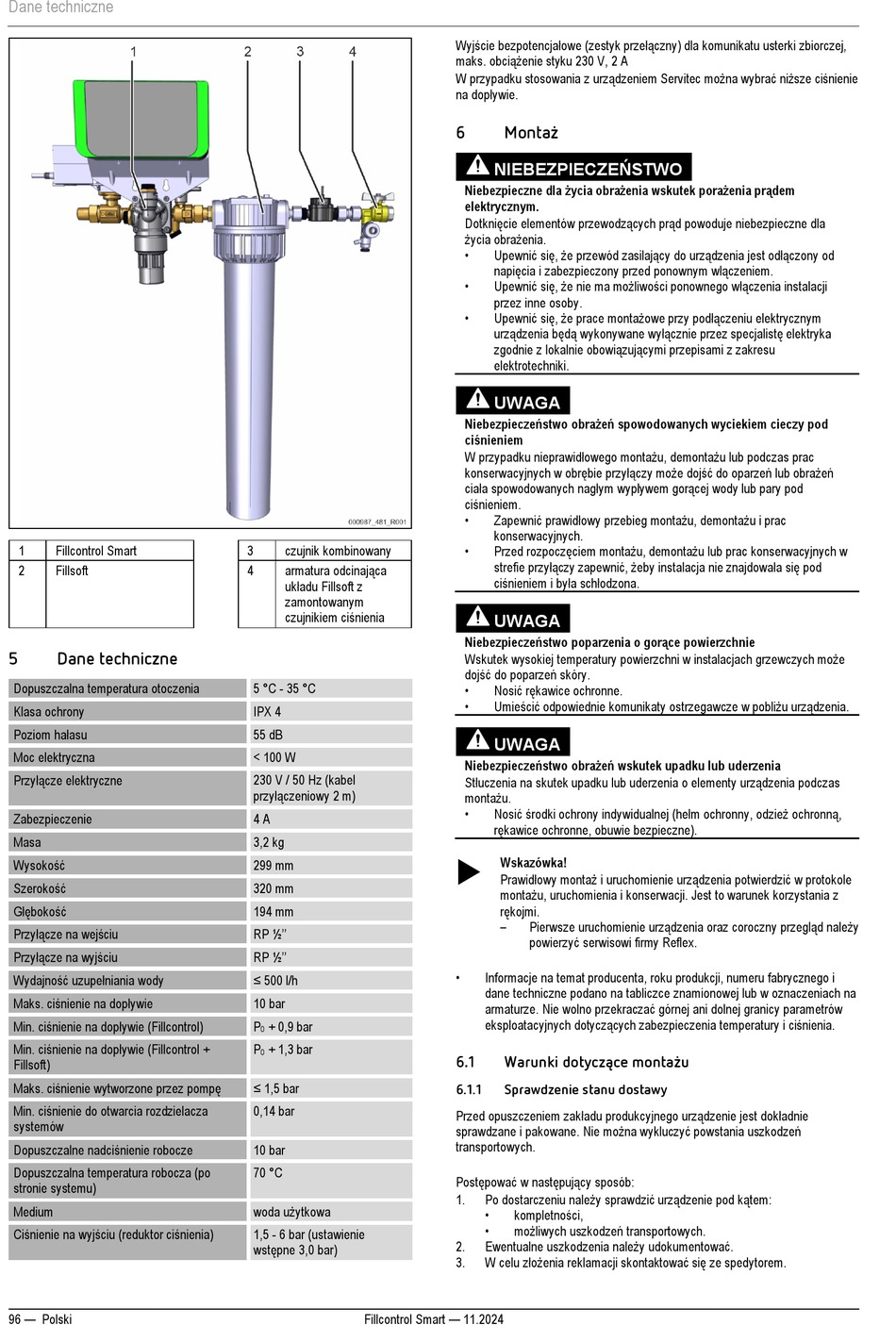

Dane techniczne
1
Fillcontrol Smart
2
Fillsoft
5
Dane techniczne
Dopuszczalna temperatura otoczenia
Klasa ochrony
Poziom hałasu
Moc elektryczna
Przyłącze elektryczne
Zabezpieczenie
Masa
Wysokość
Szerokość
Głębokość
Przyłącze na wejściu
Przyłącze na wyjściu
Wydajność uzupełniania wody
Maks. ciśnienie na dopływie
Min. ciśnienie na dopływie (Fillcontrol)
Min. ciśnienie na dopływie (Fillcontrol +
Fillsoft)
Maks. ciśnienie wytworzone przez pompę
Min. ciśnienie do otwarcia rozdzielacza
systemów
Dopuszczalne nadciśnienie robocze
Dopuszczalna temperatura robocza (po
stronie systemu)
Medium
Ciśnienie na wyjściu (reduktor ciśnienia)
96 — Polski
3
czujnik kombinowany
armatura odcinająca
4
układu Fillsoft z
zamontowanym
czujnikiem ciśnienia
5 °C - 35 °C
IPX 4
55 dB
< 100 W
230 V / 50 Hz (kabel
przyłączeniowy 2 m)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½''
RP ½''
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
woda użytkowa
1,5 - 6 bar (ustawienie
wstępne 3,0 bar)
Fillcontrol Smart — 11.2024
Wyjście bezpotencjałowe (zestyk przełączny) dla komunikatu usterki zbiorczej,
maks. obciążenie styku 230 V, 2 A
W przypadku stosowania z urządzeniem Servitec można wybrać niższe ciśnienie
na dopływie.
6
Montaż
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
•
Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
•
Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
•
Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu
elektrotechniki.
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
•
Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
•
Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy zapewnić, żeby instalacja nie znajdowała się pod
ciśnieniem i była schłodzona.
UWAGA
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
•
Nosić rękawice ochronne.
•
Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
UWAGA
Niebezpieczeństwo obrażeń wskutek upadku lub uderzenia
Stłuczenia na skutek upadku lub uderzenia o elementy urządzenia podczas
montażu.
•
Nosić środki ochrony indywidualnej (hełm ochronny, odzież ochronną,
rękawice ochronne, obuwie bezpieczne).
Wskazówka!
Prawidłowy montaż i uruchomienie urządzenia potwierdzić w protokole
montażu, uruchomienia i konserwacji. Jest to warunek korzystania z
rękojmi.
–
Pierwsze uruchomienie urządzenia oraz coroczny przegląd należy
powierzyć serwisowi firmy Reflex.
•
Informacje na temat producenta, roku produkcji, numeru fabrycznego i
dane techniczne podano na tabliczce znamionowej lub w oznaczeniach na
armaturze. Nie wolno przekraczać górnej ani dolnej granicy parametrów
eksploatacyjnych dotyczących zabezpieczenia temperatury i ciśnienia.
6.1
Warunki dotyczące montażu
6.1.1
Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można wykluczyć powstania uszkodzeń
transportowych.
Postępować w następujący sposób:
1.
Po dostarczeniu należy sprawdzić urządzenie pod kątem:
•
kompletności,
•
możliwych uszkodzeń transportowych.
2.
Ewentualne uszkodzenia należy udokumentować.
3.
W celu złożenia reklamacji skontaktować się ze spedytorem.
