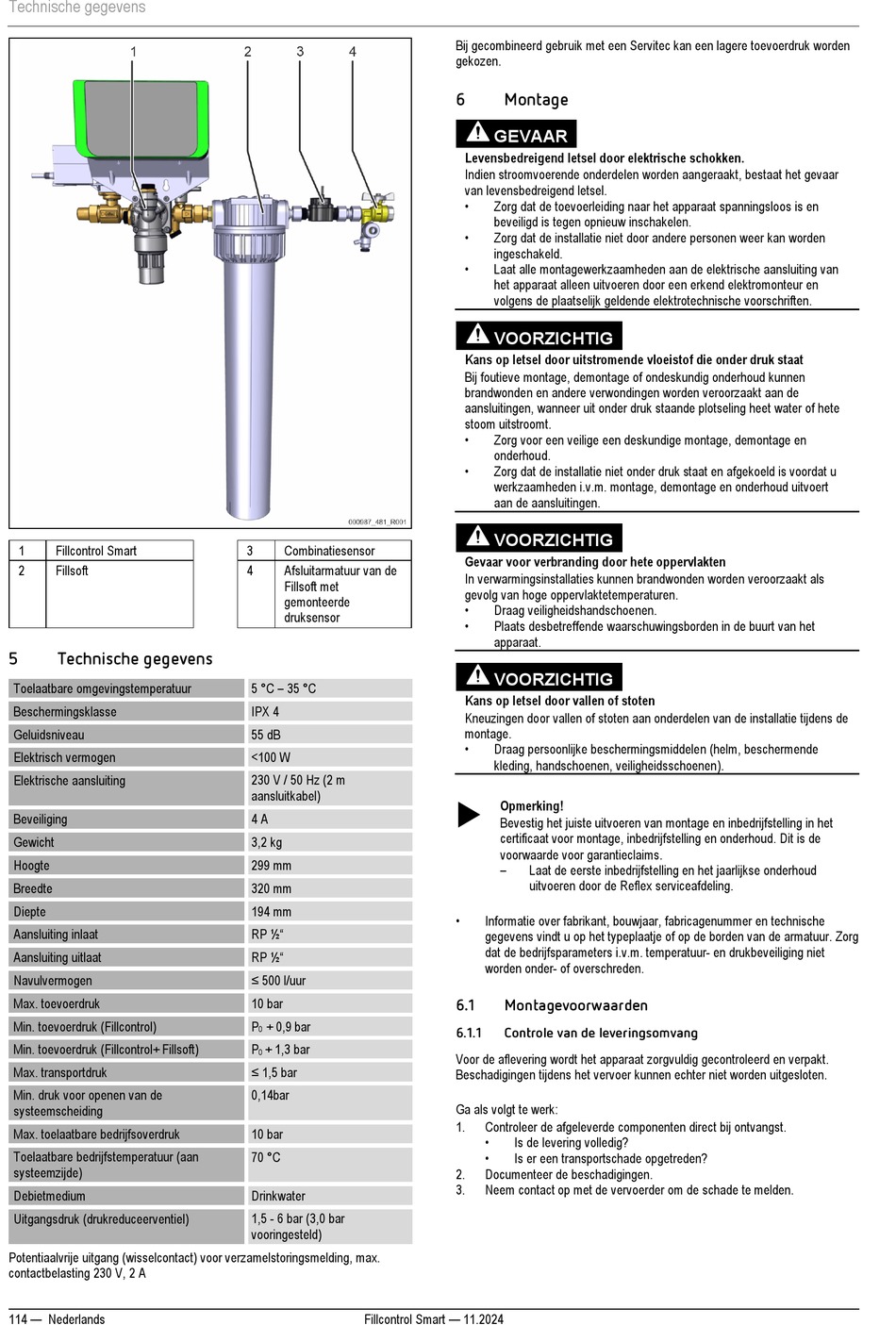

Technische gegevens
1
Fillcontrol Smart
2
Fillsoft
5
Technische gegevens
Toelaatbare omgevingstemperatuur
Beschermingsklasse
Geluidsniveau
Elektrisch vermogen
Elektrische aansluiting
Beveiliging
Gewicht
Hoogte
Breedte
Diepte
Aansluiting inlaat
Aansluiting uitlaat
Navulvermogen
Max. toevoerdruk
Min. toevoerdruk (Fillcontrol)
Min. toevoerdruk (Fillcontrol+ Fillsoft)
Max. transportdruk
Min. druk voor openen van de
systeemscheiding
Max. toelaatbare bedrijfsoverdruk
Toelaatbare bedrijfstemperatuur (aan
systeemzijde)
Debietmedium
Uitgangsdruk (drukreduceerventiel)
Potentiaalvrije uitgang (wisselcontact) voor verzamelstoringsmelding, max.
contactbelasting 230 V, 2 A
114 — Nederlands
3
Combinatiesensor
Afsluitarmatuur van de
4
Fillsoft met
gemonteerde
druksensor
5 °C – 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m
aansluitkabel)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/uur
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14bar
10 bar
70 °C
Drinkwater
1,5 - 6 bar (3,0 bar
vooringesteld)
Fillcontrol Smart — 11.2024
Bij gecombineerd gebruik met een Servitec kan een lagere toevoerdruk worden
gekozen.
6
Montage
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar
van levensbedreigend letsel.
•
Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de plaatselijk geldende elektrotechnische voorschriften.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
•
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
•
Zorg dat de installatie niet onder druk staat en afgekoeld is voordat u
werkzaamheden i.v.m. montage, demontage en onderhoud uitvoert
aan de aansluitingen.
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Draag veiligheidshandschoenen.
•
Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door vallen of stoten
Kneuzingen door vallen of stoten aan onderdelen van de installatie tijdens de
montage.
•
Draag persoonlijke beschermingsmiddelen (helm, beschermende
kleding, handschoenen, veiligheidsschoenen).
Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage, inbedrijfstelling en onderhoud. Dit is de
voorwaarde voor garantieclaims.
–
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud
uitvoeren door de Reflex serviceafdeling.
•
Informatie over fabrikant, bouwjaar, fabricagenummer en technische
gegevens vindt u op het typeplaatje of op de borden van de armatuur. Zorg
dat de bedrijfsparameters i.v.m. temperatuur- en drukbeveiliging niet
worden onder- of overschreden.
6.1
Montagevoorwaarden
6.1.1
Controle van de leveringsomvang
Voor de aflevering wordt het apparaat zorgvuldig gecontroleerd en verpakt.
Beschadigingen tijdens het vervoer kunnen echter niet worden uitgesloten.
Ga als volgt te werk:
1.
Controleer de afgeleverde componenten direct bij ontvangst.
•
Is de levering volledig?
•
Is er een transportschade opgetreden?
2.
Documenteer de beschadigingen.
3.
Neem contact op met de vervoerder om de schade te melden.
