Montáž
6.3
Provedení
POZOR
Škody způsobené neodbornou montáží
Připojeními potrubí nebo aparátů soustavy může docházet k dalšímu zatížení
zařízení.
•
Potrubní vedení se připojují bez síly a bez momentu a pokládají se bez
vibrací.
•
V případě potřeby zajistěte opěru potrubí nebo aparátů.
•
V případě dotazů se obraťte na Reflex After Sales & Service.
Namontuje přístroj k soustavě.
Při montáži postupujte takto:
1.
Proveďte odpovídající přípojku sítě pitné vody k zařízení.
–
Dbejte na to, aby nedocházelo ke stagnaci v oběhu vody.
2.
Proveďte výstupní potrubí od zařízení k soustavě.
–
Zvolte odpovídající rozměr (délka/průměr) pro výstupní potrubí
zařízení.
–
Dbejte na to, že tlaková ztráta v tomto vedení bude udržována pokud
možno nízká.
3.
Po položení potrubí pečlivě vypláchněte.
–
Zabrání se tak škodám způsobeným nečistotami.
4.
Dbejte na správný směr toku v zařízení.
–
Dbejte na označení směru toku na krytu armatury.
5.
(VOLITELNĚ) Namontujte nástěnný držák.
6.
Namontujte přístroj mezi připojovací potrubí rozvodu pitné vody a výstupní
potrubí k systému zařízení.
–
Použijte dodané připojovací šroubení.
7.
Namontujte odpadní potrubí s dostatečným rozměrem (délka/průměr) k
zařízení.
–
Při připojování trychtýře k odpadnímu systému dbejte na to, aby byla
dodržena platná norma DIN EN 12056.
Proběhla montáž přístroje.
Upozornění!
Použijte filtr pitné vody dle DIN EN 13443 a vodoměr.
•
Tím bude zajištěna trvalá a spolehlivá funkce.
Upozornění!
Při použití úpravy vody posuňte tlakový senzor ve směru systému.
Potřebný T-kus je součástí dodávky.
88 — Česky
6.4

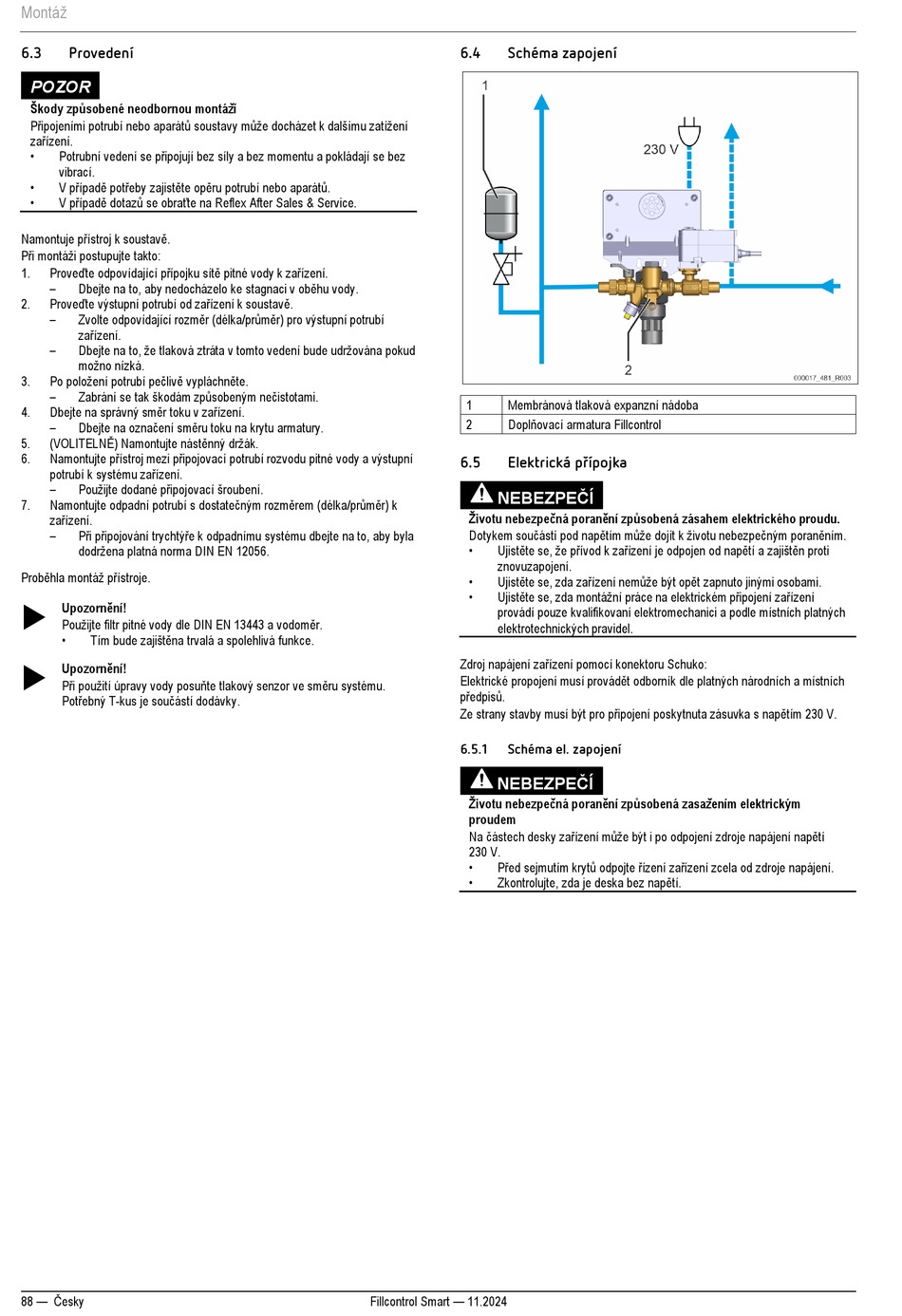

Schéma zapojení
1
Membránová tlaková expanzní nádoba
2
Doplňovací armatura Fillcontrol
6.5
Elektrická přípojka
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Dotykem součástí pod napětím může dojít k životu nebezpečným poraněním.
•
Ujistěte se, že přívod k zařízení je odpojen od napětí a zajištěn proti
znovuzapojení.
•
Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, zda montážní práce na elektrickém připojení zařízení
provádí pouze kvalifikovaní elektromechanici a podle místních platných
elektrotechnických pravidel.
Zdroj napájení zařízení pomocí konektoru Schuko:
Elektrické propojení musí provádět odborník dle platných národních a místních
předpisů.
Ze strany stavby musí být pro připojení poskytnuta zásuvka s napětím 230 V.
6.5.1
Schéma el. zapojení
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým
proudem
Na částech desky zařízení může být i po odpojení zdroje napájení napětí
230 V.
•
Před sejmutím krytů odpojte řízení zařízení zcela od zdroje napájení.
•
Zkontrolujte, zda je deska bez napětí.
Fillcontrol Smart — 11.2024
