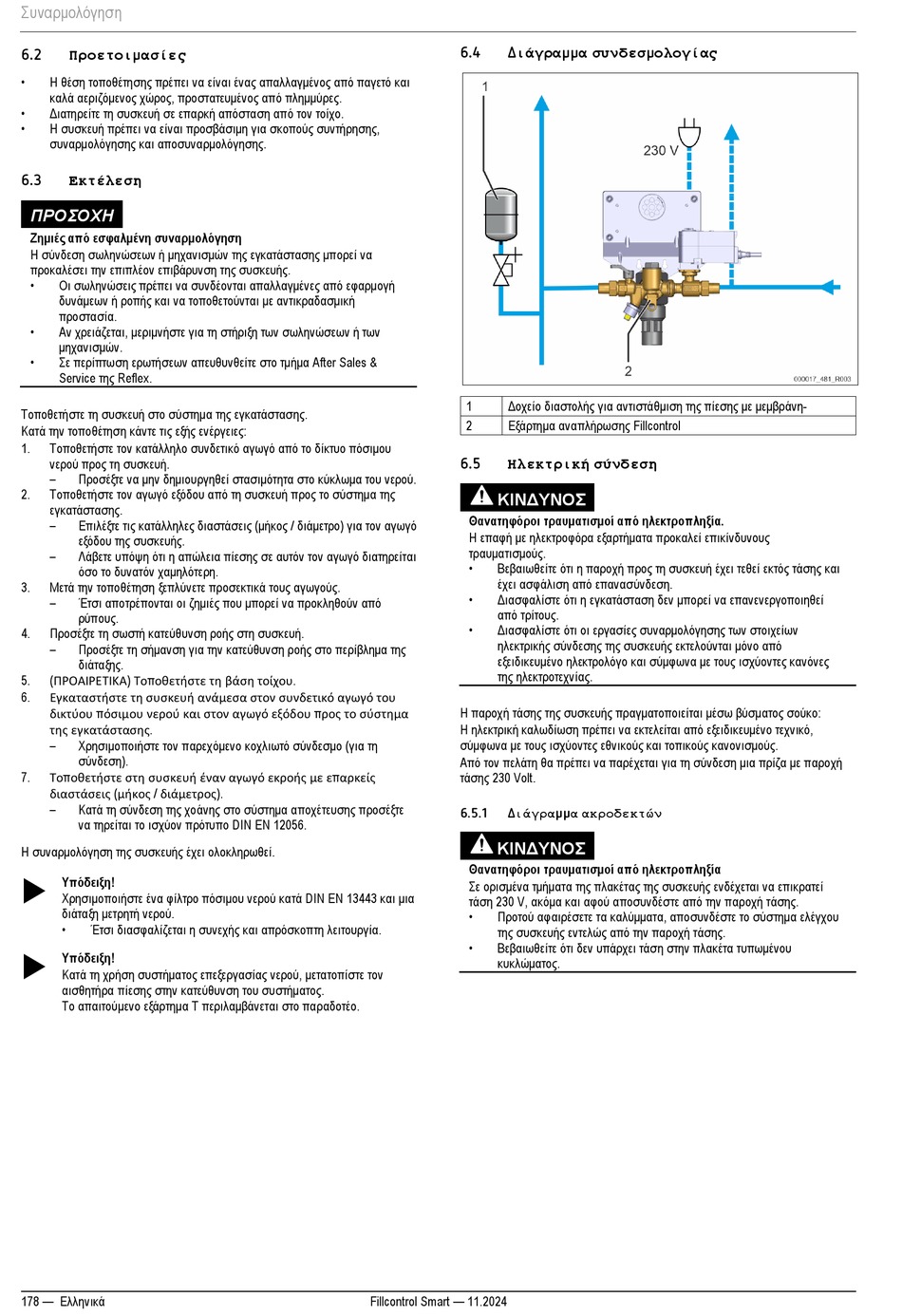

Συναρμολόγηση
Προετοιμασίες
6.2
•
Η θέση τοποθέτησης πρέπει να είναι ένας απαλλαγμένος από παγετό και
καλά αεριζόμενος χώρος, προστατευμένος από πλημμύρες.
•
Διατηρείτε τη συσκευή σε επαρκή απόσταση από τον τοίχο.
•
Η συσκευή πρέπει να είναι προσβάσιμη για σκοπούς συντήρησης,
συναρμολόγησης και αποσυναρμολόγησης.
Εκτέλεση
6.3
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
•
Οι σωληνώσεις πρέπει να συνδέονται απαλλαγμένες από εφαρμογή
δυνάμεων ή ροπής και να τοποθετούνται με αντικραδασμική
προστασία.
•
Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή των
μηχανισμών.
•
Σε περίπτωση ερωτήσεων απευθυνθείτε στο τμήμα After Sales &
Service της Reflex.
Τοποθετήστε τη συσκευή στο σύστημα της εγκατάστασης.
Κατά την τοποθέτηση κάντε τις εξής ενέργειες:
1.
Τοποθετήστε τον κατάλληλο συνδετικό αγωγό από το δίκτυο πόσιμου
νερού προς τη συσκευή.
–
Προσέξτε να μην δημιουργηθεί στασιμότητα στο κύκλωμα του νερού.
2.
Τοποθετήστε τον αγωγό εξόδου από τη συσκευή προς το σύστημα της
εγκατάστασης.
–
Επιλέξτε τις κατάλληλες διαστάσεις (μήκος / διάμετρο) για τον αγωγό
εξόδου της συσκευής.
–
Λάβετε υπόψη ότι η απώλεια πίεσης σε αυτόν τον αγωγό διατηρείται
όσο το δυνατόν χαμηλότερη.
3.
Μετά την τοποθέτηση ξεπλύνετε προσεκτικά τους αγωγούς.
–
Έτσι αποτρέπονται οι ζημιές που μπορεί να προκληθούν από
ρύπους.
4.
Προσέξτε τη σωστή κατεύθυνση ροής στη συσκευή.
–
Προσέξτε τη σήμανση για την κατεύθυνση ροής στο περίβλημα της
διάταξης.
5.
(ΠΡΟΑΙΡΕΤΙΚΑ) Τοποθετήστε τη βάση τοίχου.
6.
Εγκαταστήστε τη συσκευή ανάμεσα στον συνδετικό αγωγό του
δικτύου πόσιμου νερού και στον αγωγό εξόδου προς το σύστημα
της εγκατάστασης.
–
Χρησιμοποιήστε τον παρεχόμενο κοχλιωτό σύνδεσμο (για τη
σύνδεση).
7.
Τοποθετήστε στη συσκευή έναν αγωγό εκροής με επαρκείς
διαστάσεις (μήκος / διάμετρος).
–
Κατά τη σύνδεση της χοάνης στο σύστημα αποχέτευσης προσέξτε
να τηρείται το ισχύον πρότυπο DIN EN 12056.
Η συναρμολόγηση της συσκευής έχει ολοκληρωθεί.
Υπόδειξη!
Χρησιμοποιήστε ένα φίλτρο πόσιμου νερού κατά DIN ΕΝ 13443 και μια
διάταξη μετρητή νερού.
•
Έτσι διασφαλίζεται η συνεχής και απρόσκοπτη λειτουργία.
Υπόδειξη!
Κατά τη χρήση συστήματος επεξεργασίας νερού, μετατοπίστε τον
αισθητήρα πίεσης στην κατεύθυνση του συστήματος.
Το απαιτούμενο εξάρτημα Τ περιλαμβάνεται στο παραδοτέο.
178 — Ελληνικά
Διάγραμμα συνδεσμολογίας
6.4
1
Δοχείο διαστολής για αντιστάθμιση της πίεσης με μεμβράνη-
2
Εξάρτημα αναπλήρωσης Fillcontrol
Ηλεκτρική σύνδεση
6.5
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους
τραυματισμούς.
•
Βεβαιωθείτε ότι η παροχή προς τη συσκευή έχει τεθεί εκτός τάσης και
έχει ασφάλιση από επανασύνδεση.
•
Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να επανενεργοποιηθεί
από τρίτους.
•
Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων
ηλεκτρικής σύνδεσης της συσκευής εκτελούνται μόνο από
εξειδικευμένο ηλεκτρολόγο και σύμφωνα με τους ισχύοντες κανόνες
της ηλεκτροτεχνίας.
Η παροχή τάσης της συσκευής πραγματοποιείται μέσω βύσματος σούκο:
Η ηλεκτρική καλωδίωση πρέπει να εκτελείται από εξειδικευμένο τεχνικό,
σύμφωνα με τους ισχύοντες εθνικούς και τοπικούς κανονισμούς.
Από τον πελάτη θα πρέπει να παρέχεται για τη σύνδεση μια πρίζα με παροχή
τάσης 230 Volt.
Διάγραμμα ακροδεκτών
6.5.1
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία
Σε ορισμένα τμήματα της πλακέτας της συσκευής ενδέχεται να επικρατεί
τάση 230 V, ακόμα και αφού αποσυνδέστε από την παροχή τάσης.
•
Προτού αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα ελέγχου
της συσκευής εντελώς από την παροχή τάσης.
•
Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
Fillcontrol Smart — 11.2024
