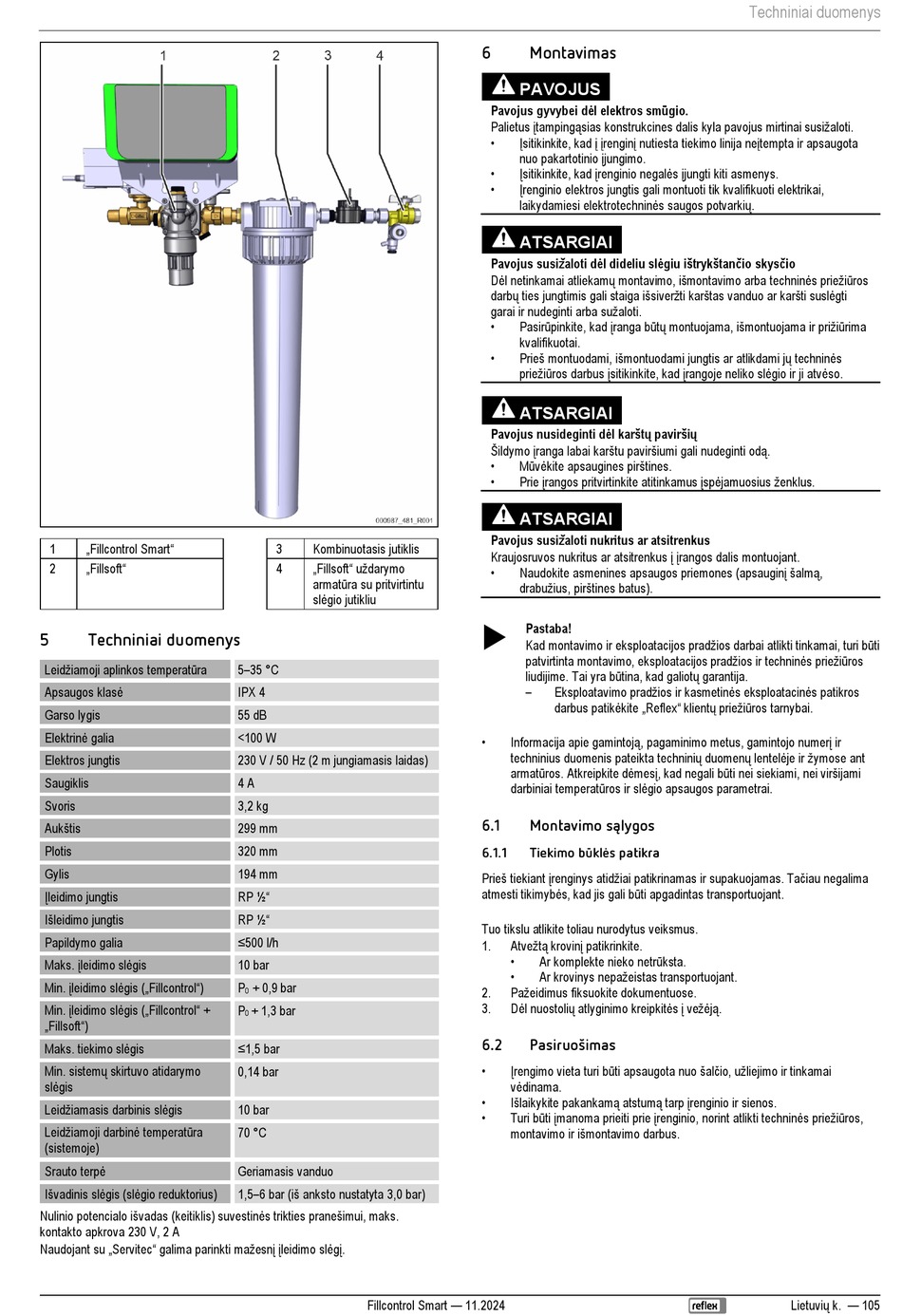

1
„Fillcontrol Smart"
2
„Fillsoft"
5
Techniniai duomenys
Leidžiamoji aplinkos temperatūra
Apsaugos klasė
Garso lygis
Elektrinė galia
Elektros jungtis
Saugiklis
Svoris
Aukštis
Plotis
Gylis
Įleidimo jungtis
Išleidimo jungtis
Papildymo galia
Maks. įleidimo slėgis
Min. įleidimo slėgis („Fillcontrol")
Min. įleidimo slėgis („Fillcontrol" +
„Fillsoft")
Maks. tiekimo slėgis
Min. sistemų skirtuvo atidarymo
slėgis
Leidžiamasis darbinis slėgis
Leidžiamoji darbinė temperatūra
(sistemoje)
Srauto terpė
Išvadinis slėgis (slėgio reduktorius)
Nulinio potencialo išvadas (keitiklis) suvestinės trikties pranešimui, maks.
kontakto apkrova 230 V, 2 A
Naudojant su „Servitec" galima parinkti mažesnį įleidimo slėgį.
3
Kombinuotasis jutiklis
4
„Fillsoft" uždarymo
armatūra su pritvirtintu
slėgio jutikliu
5–35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m jungiamasis laidas)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤1,5 bar
0,14 bar
10 bar
70 °C
Geriamasis vanduo
1,5–6 bar (iš anksto nustatyta 3,0 bar)
Fillcontrol Smart — 11.2024
6
Montavimas
PAVOJUS
Pavojus gyvybei dėl elektros smūgio.
Palietus įtampingąsias konstrukcines dalis kyla pavojus mirtinai susižaloti.
•
Įsitikinkite, kad į įrenginį nutiesta tiekimo linija neįtempta ir apsaugota
nuo pakartotinio įjungimo.
•
Įsitikinkite, kad įrenginio negalės įjungti kiti asmenys.
•
Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos potvarkių.
ATSARGIAI
Pavojus susižaloti dėl dideliu slėgiu ištrykštančio skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės priežiūros
darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar karšti suslėgti
garai ir nudeginti arba sužaloti.
•
Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir prižiūrima
kvalifikuotai.
•
Prieš montuodami, išmontuodami jungtis ar atlikdami jų techninės
priežiūros darbus įsitikinkite, kad įrangoje neliko slėgio ir ji atvėso.
ATSARGIAI
Pavojus nusideginti dėl karštų paviršių
Šildymo įranga labai karštu paviršiumi gali nudeginti odą.
•
Mūvėkite apsaugines pirštines.
•
Prie įrangos pritvirtinkite atitinkamus įspėjamuosius ženklus.
ATSARGIAI
Pavojus susižaloti nukritus ar atsitrenkus
Kraujosruvos nukritus ar atsitrenkus į įrangos dalis montuojant.
•
Naudokite asmenines apsaugos priemones (apsauginį šalmą,
drabužius, pirštines batus).
Pastaba!
Kad montavimo ir eksploatacijos pradžios darbai atlikti tinkamai, turi būti
patvirtinta montavimo, eksploatacijos pradžios ir techninės priežiūros
liudijime. Tai yra būtina, kad galiotų garantija.
–
Eksploatavimo pradžios ir kasmetinės eksploatacinės patikros
darbus patikėkite „Reflex" klientų priežiūros tarnybai.
•
Informacija apie gamintoją, pagaminimo metus, gamintojo numerį ir
techninius duomenis pateikta techninių duomenų lentelėje ir žymose ant
armatūros. Atkreipkite dėmesį, kad negali būti nei siekiami, nei viršijami
darbiniai temperatūros ir slėgio apsaugos parametrai.
6.1
Montavimo sąlygos
6.1.1
Tiekimo būklės patikra
Prieš tiekiant įrenginys atidžiai patikrinamas ir supakuojamas. Tačiau negalima
atmesti tikimybės, kad jis gali būti apgadintas transportuojant.
Tuo tikslu atlikite toliau nurodytus veiksmus.
1.
Atvežtą krovinį patikrinkite.
•
Ar komplekte nieko netrūksta.
•
Ar krovinys nepažeistas transportuojant.
2.
Pažeidimus fiksuokite dokumentuose.
3.
Dėl nuostolių atlyginimo kreipkitės į vežėją.
6.2
Pasiruošimas
•
Įrengimo vieta turi būti apsaugota nuo šalčio, užliejimo ir tinkamai
vėdinama.
•
Išlaikykite pakankamą atstumą tarp įrenginio ir sienos.
•
Turi būti įmanoma prieiti prie įrenginio, norint atlikti techninės priežiūros,
montavimo ir išmontavimo darbus.
Techniniai duomenys
Lietuvių k. — 105
