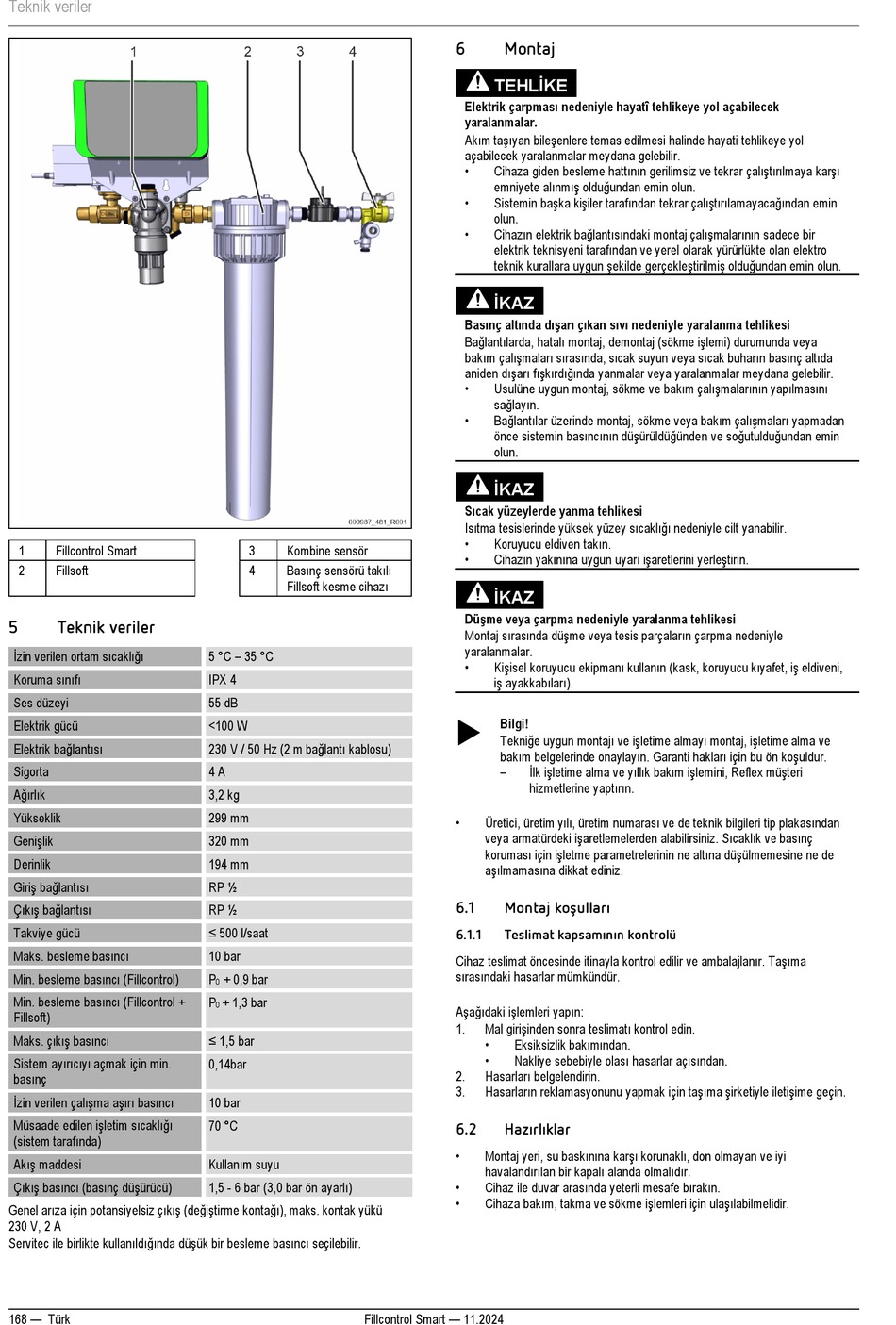

Teknik veriler
1
Fillcontrol Smart
2
Fillsoft
5
Teknik veriler
İzin verilen ortam sıcaklığı
Koruma sınıfı
Ses düzeyi
Elektrik gücü
Elektrik bağlantısı
Sigorta
Ağırlık
Yükseklik
Genişlik
Derinlik
Giriş bağlantısı
Çıkış bağlantısı
Takviye gücü
Maks. besleme basıncı
Min. besleme basıncı (Fillcontrol)
Min. besleme basıncı (Fillcontrol +
Fillsoft)
Maks. çıkış basıncı
Sistem ayırıcıyı açmak için min.
basınç
İzin verilen çalışma aşırı basıncı
Müsaade edilen işletim sıcaklığı
(sistem tarafında)
Akış maddesi
Çıkış basıncı (basınç düşürücü)
Genel arıza için potansiyelsiz çıkış (değiştirme kontağı), maks. kontak yükü
230 V, 2 A
Servitec ile birlikte kullanıldığında düşük bir besleme basıncı seçilebilir.
168 — Türk
3
Kombine sensör
Basınç sensörü takılı
4
Fillsoft kesme cihazı
5 °C – 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m bağlantı kablosu)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½
RP ½
≤ 500 l/saat
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14bar
10 bar
70 °C
Kullanım suyu
1,5 - 6 bar (3,0 bar ön ayarlı)
Fillcontrol Smart — 11.2024
6
Montaj
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek
yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
•
Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
•
Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
•
Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve yerel olarak yürürlükte olan elektro
teknik kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
•
Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
•
Bağlantılar üzerinde montaj, sökme veya bakım çalışmaları yapmadan
önce sistemin basıncının düşürüldüğünden ve soğutulduğundan emin
olun.
İKAZ
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
•
Koruyucu eldiven takın.
•
Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
İKAZ
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle
yaralanmalar.
•
Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni,
iş ayakkabıları).
Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
–
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
•
Üretici, üretim yılı, üretim numarası ve de teknik bilgileri tip plakasından
veya armatürdeki işaretlemelerden alabilirsiniz. Sıcaklık ve basınç
koruması için işletme parametrelerinin ne altına düşülmemesine ne de
aşılmamasına dikkat ediniz.
6.1
Montaj koşulları
6.1.1
Teslimat kapsamının kontrolü
Cihaz teslimat öncesinde itinayla kontrol edilir ve ambalajlanır. Taşıma
sırasındaki hasarlar mümkündür.
Aşağıdaki işlemleri yapın:
1.
Mal girişinden sonra teslimatı kontrol edin.
•
Eksiksizlik bakımından.
•
Nakliye sebebiyle olası hasarlar açısından.
2.
Hasarları belgelendirin.
3.
Hasarların reklamasyonunu yapmak için taşıma şirketiyle iletişime geçin.
6.2
Hazırlıklar
•
Montaj yeri, su baskınına karşı korunaklı, don olmayan ve iyi
havalandırılan bir kapalı alanda olmalıdır.
•
Cihaz ile duvar arasında yeterli mesafe bırakın.
•
Cihaza bakım, takma ve sökme işlemleri için ulaşılabilmelidir.
