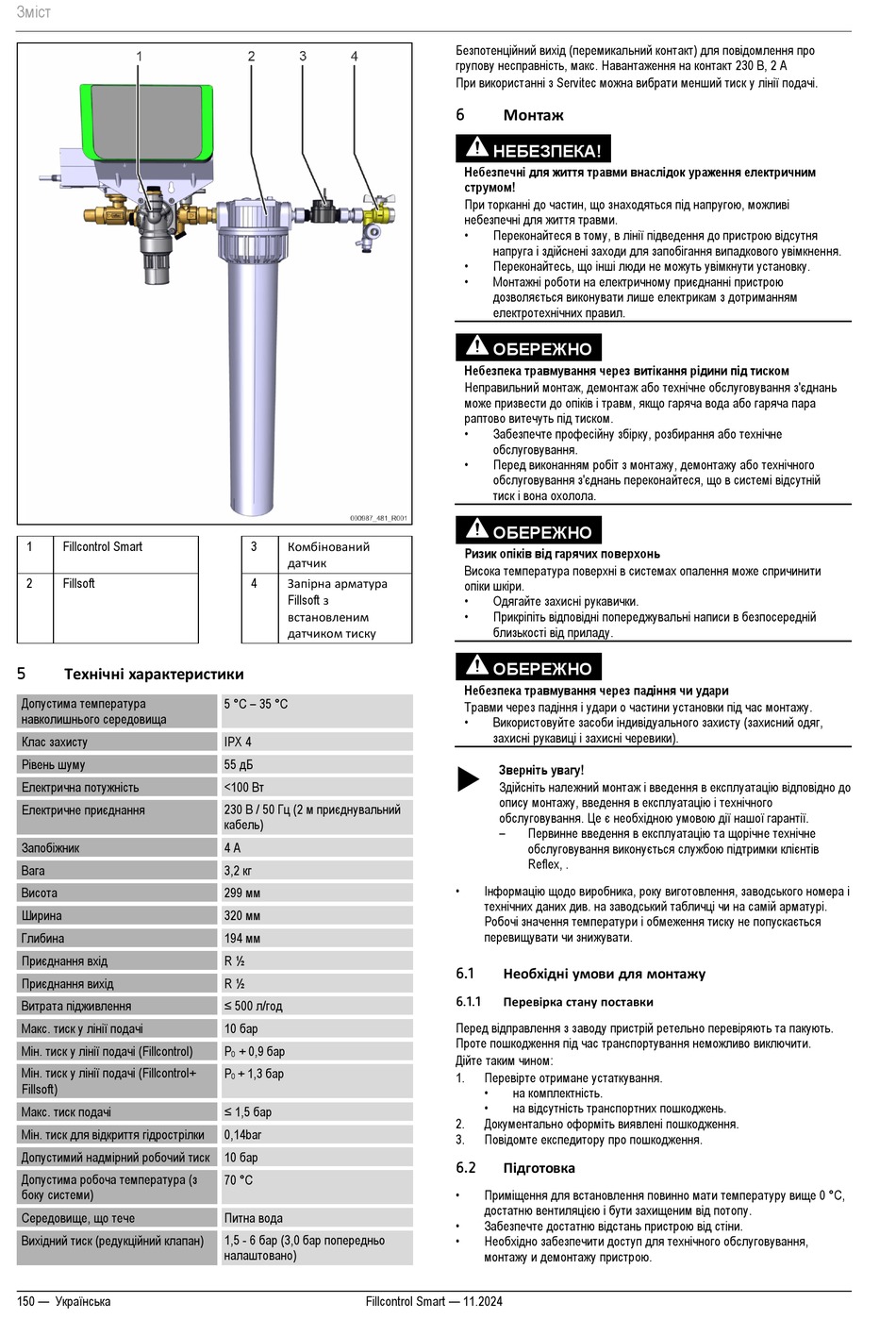

Зміст
1
Fillcontrol Smart
2
Fillsoft
Технічні характеристики
5
Допустима температура
навколишнього середовища
Клас захисту
Рівень шуму
Електрична потужність
Електричне приєднання
Запобіжник
Вага
Висота
Ширина
Глибина
Приєднання вхід
Приєднання вихід
Витрата підживлення
Макс. тиск у лінії подачі
Мін. тиск у лінії подачі (Fillcontrol)
Мін. тиск у лінії подачі (Fillcontrol+
Fillsoft)
Макс. тиск подачі
Мін. тиск для відкриття гідрострілки
Допустимий надмірний робочий тиск
Допустима робоча температура (з
боку системи)
Середовище, що тече
Вихідний тиск (редукційний клапан)
150 — Українська
3
Комбінований
датчик
4
Запірна арматура
Fillsoft з
встановленим
датчиком тиску
5 °C – 35 °C
IPX 4
55 дБ
<100 Вт
230 В / 50 Гц (2 м приєднувальний
кабель)
4 A
3,2 кг
299 мм
320 мм
194 мм
R ½
R ½
≤ 500 л/год
10 бар
P
+ 0,9 бар
0
P
+ 1,3 бар
0
≤ 1,5 бар
0,14bar
10 бар
70 °C
Питна вода
1,5 - 6 бар (3,0 бар попередньо
налаштовано)
Fillcontrol Smart — 11.2024
Безпотенційний вихід (перемикальний контакт) для повідомлення про
групову несправність, макс. Навантаження на контакт 230 В, 2 A
При використанні з Servitec можна вибрати менший тиск у лінії подачі.
Монтаж
6
НЕБЕЗПЕКА!
Небезпечні для життя травми внаслідок ураження електричним
струмом!
При торканні до частин, що знаходяться під напругою, можливі
небезпечні для життя травми.
•
Переконайтеся в тому, в лінії підведення до пристрою відсутня
напруга і здійснені заходи для запобігання випадкового увімкнення.
•
Переконайтесь, що інші люди не можуть увімкнути установку.
•
Монтажні роботи на електричному приєднанні пристрою
дозволяється виконувати лише електрикам з дотриманням
електротехнічних правил.
ОБЕРЕЖНО
Небезпека травмування через витікання рідини під тиском
Неправильний монтаж, демонтаж або технічне обслуговування з'єднань
може призвести до опіків і травм, якщо гаряча вода або гаряча пара
раптово витечуть під тиском.
•
Забезпечте професійну збірку, розбирання або технічне
обслуговування.
•
Перед виконанням робіт з монтажу, демонтажу або технічного
обслуговування з'єднань переконайтеся, що в системі відсутній
тиск і вона охолола.
ОБЕРЕЖНО
Ризик опіків від гарячих поверхонь
Висока температура поверхні в системах опалення може спричинити
опіки шкіри.
•
Одягайте захисні рукавички.
•
Прикріпіть відповідні попереджувальні написи в безпосередній
близькості від приладу.
ОБЕРЕЖНО
Небезпека травмування через падіння чи удари
Травми через падіння і удари о частини установки під час монтажу.
•
Використовуйте засоби індивідуального захисту (захисний одяг,
захисні рукавиці і захисні черевики).
Зверніть увагу!
Здійсніть належний монтаж і введення в експлуатацію відповідно до
опису монтажу, введення в експлуатацію і технічного
обслуговування. Це є необхідною умовою дії нашої гарантії.
–
Первинне введення в експлуатацію та щорічне технічне
обслуговування виконується службою підтримки клієнтів
Reflex, .
•
Інформацію щодо виробника, року виготовлення, заводського номера і
технічних даних див. на заводський табличці чи на самій арматурі.
Робочі значення температури і обмеження тиску не попускається
перевищувати чи знижувати.
6.1
Необхідні умови для монтажу
Перевірка стану поставки
6.1.1
Перед відправлення з заводу пристрій ретельно перевіряють та пакують.
Проте пошкодження під час транспортування неможливо виключити.
Дійте таким чином:
1.
Перевірте отримане устаткування.
•
на комплектність.
•
на відсутність транспортних пошкоджень.
2.
Документально оформіть виявлені пошкодження.
3.
Повідомте експедитору про пошкодження.
6.2
Підготовка
•
Приміщення для встановлення повинно мати температуру вище 0 °C,
достатню вентиляцією і бути захищеним від потопу.
•
Забезпечте достатню відстань пристрою від стіни.
•
Необхідно забезпечити доступ для технічного обслуговування,
монтажу и демонтажу пристрою.
