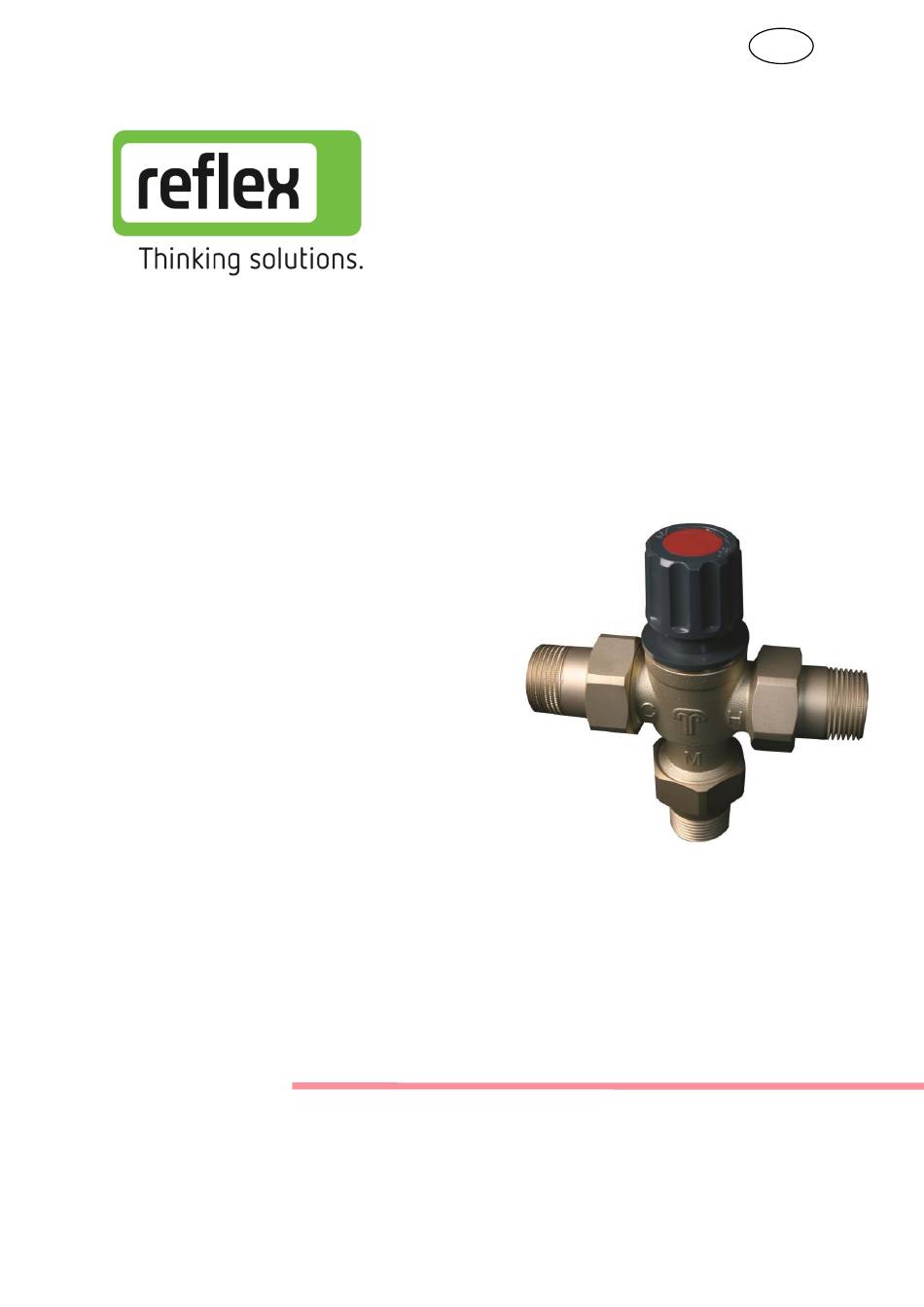

- Seite 1 Reflex- Hydroflow Heizungswassermischer Montage- und Bedienungsanleitung...
- Seite 2 Das thermostatische Mischventil dient ausschließlich zur Mischung eines heißen und eines kalten Mediums zu einer einstellbar begrenzenden Mischwassertemperatur. Das Reflex- Hydroflow Mischventil eignet sich als primärseitige Vormischeinheit in Frisch- wasserstationen. Die Verwendung anderer als in den technischen Daten aufgeführten Medien ist nicht zuläs- sig.
-
Seite 3: Aufbau - Lieferumfang
Bezeichnung Drehgriff Arretierring KW Kaltwasser Mischventil HW Heißwasser 3 x Gewindeverschraubung MW Mischwasser Bezeichnung / Typ Reflex Hydroflow Mischventil Nenngröße DN 25 Max. Betriebsdruck 10 bar Max. Temperatur Heißwasser 90 °C 35 – 65 °C Einstellbereich Mischwasser Druckverlust des Mischventils 3,0 m³/h... -
Seite 4: Abmessungen
Abmessungen Druckverlust Anschlussart DN 25 161 mm 89,5 mm 78 mm Gewinde- verschraubung Anwendung Funktion Vor- und Rücklauf werden mit Hilfe des hoch- Das thermostatische Mischventil empfindlichen Steuerelementes so gemischt, dient zur zentralen stufenlos einstellbaren dass sich die voreingestellte maximale Begrenzung der maximalen Mischwassertem- Mischwassertemperatur einstellt und nicht peratur. -
Seite 5: Montage Als Vormischventil
Heizungsvorlauf Heizungsrücklauf Heißer Vorlauf Kalt Mischwasser Installationsbeispiel: Frischwasserstation Reflex- Hydroflow-S/M mit Reflex Mischventil als Vormischventil. Beispieldarstellungen, ersetzen keine fachmännische Planung. Bedienung Arretierring [2] anheben und Drehgriff [1] in die gewünschte Stellung drehen. Drehung bis zum Anschlag rechts entspricht ca. 35°C;... - Seite 6 SI21198int / 9131301 / 11-23 - 6 -...
- Seite 7 SI21198int / 9131301 / 11-23 - 7 -...
- Seite 8 507.25.02.31 Händler Reflex Winkelmann GmbH • Gersteinstr. 19 • 59227 Ahlen Tel.: +49 (0)2382 7069-0 • www.reflex-winkelmann.com...
