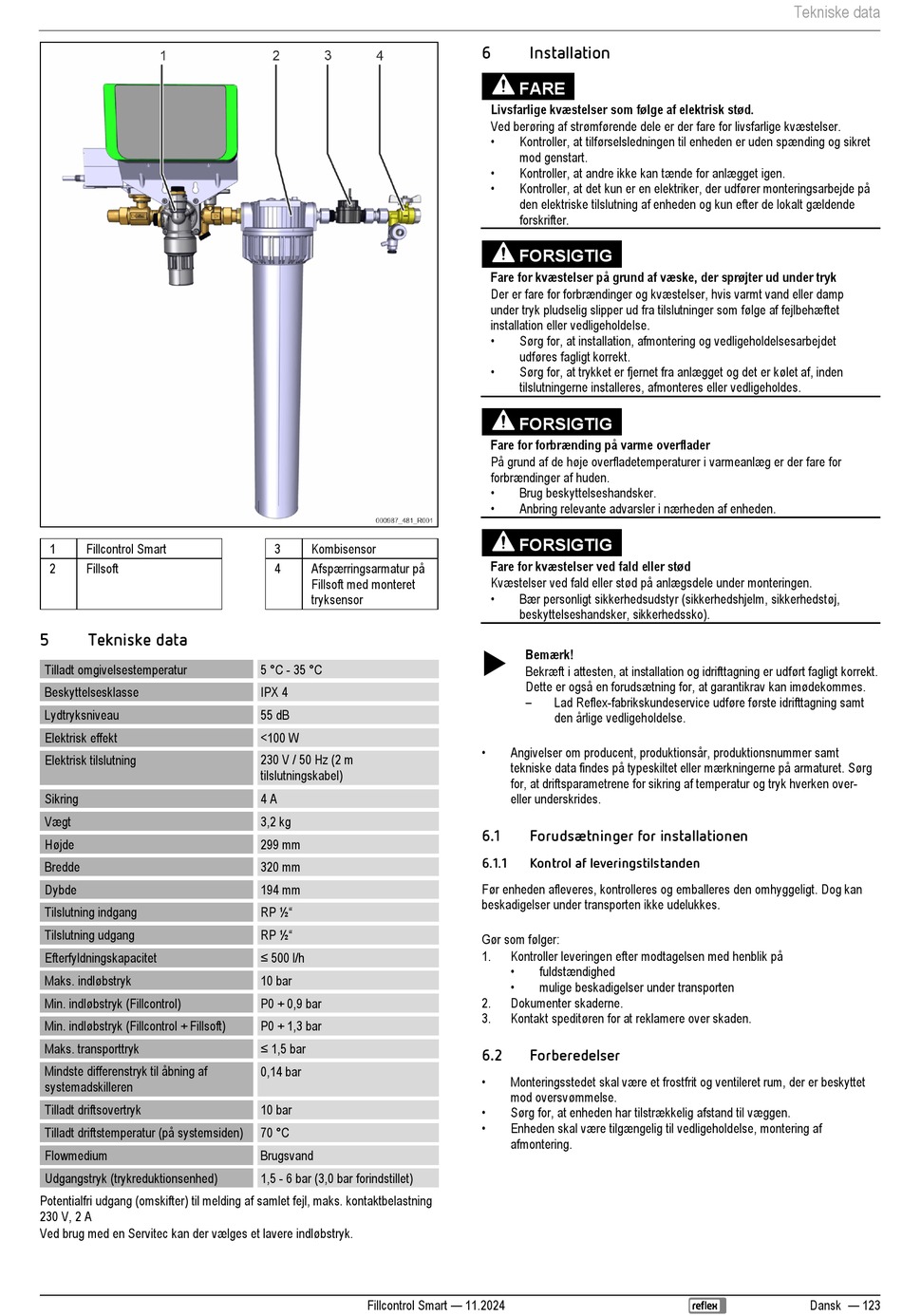

1
Fillcontrol Smart
2
Fillsoft
5
Tekniske data
Tilladt omgivelsestemperatur
Beskyttelsesklasse
Lydtryksniveau
Elektrisk effekt
Elektrisk tilslutning
Sikring
Vægt
Højde
Bredde
Dybde
Tilslutning indgang
Tilslutning udgang
Efterfyldningskapacitet
Maks. indløbstryk
Min. indløbstryk (Fillcontrol)
Min. indløbstryk (Fillcontrol + Fillsoft)
Maks. transporttryk
Mindste differenstryk til åbning af
systemadskilleren
Tilladt driftsovertryk
Tilladt driftstemperatur (på systemsiden)
Flowmedium
Udgangstryk (trykreduktionsenhed)
Potentialfri udgang (omskifter) til melding af samlet fejl, maks. kontaktbelastning
230 V, 2 A
Ved brug med en Servitec kan der vælges et lavere indløbstryk.
3
Kombisensor
4
Afspærringsarmatur på
Fillsoft med monteret
tryksensor
5 °C - 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m
tilslutningskabel)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P0 + 0,9 bar
P0 + 1,3 bar
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Brugsvand
1,5 - 6 bar (3,0 bar forindstillet)
Fillcontrol Smart — 11.2024
6
Installation
FARE
Livsfarlige kvæstelser som følge af elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Kontroller, at tilførselsledningen til enheden er uden spænding og sikret
mod genstart.
•
Kontroller, at andre ikke kan tænde for anlægget igen.
•
Kontroller, at det kun er en elektriker, der udfører monteringsarbejde på
den elektriske tilslutning af enheden og kun efter de lokalt gældende
forskrifter.
FORSIGTIG
Fare for kvæstelser på grund af væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
•
Sørg for, at trykket er fjernet fra anlægget og det er kølet af, inden
tilslutningerne installeres, afmonteres eller vedligeholdes.
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
•
Brug beskyttelseshandsker.
•
Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
•
Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).
Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt korrekt.
Dette er også en forudsætning for, at garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
•
Angivelser om producent, produktionsår, produktionsnummer samt
tekniske data findes på typeskiltet eller mærkningerne på armaturet. Sørg
for, at driftsparametrene for sikring af temperatur og tryk hverken over-
eller underskrides.
6.1
Forudsætninger for installationen
6.1.1
Kontrol af leveringstilstanden
Før enheden afleveres, kontrolleres og emballeres den omhyggeligt. Dog kan
beskadigelser under transporten ikke udelukkes.
Gør som følger:
1.
Kontroller leveringen efter modtagelsen med henblik på
•
fuldstændighed
•
mulige beskadigelser under transporten
2.
Dokumenter skaderne.
3.
Kontakt speditøren for at reklamere over skaden.
6.2
Forberedelser
•
Monteringsstedet skal være et frostfrit og ventileret rum, der er beskyttet
mod oversvømmelse.
•
Sørg for, at enheden har tilstrækkelig afstand til væggen.
•
Enheden skal være tilgængelig til vedligeholdelse, montering af
afmontering.
Tekniske data
Dansk — 123
