4

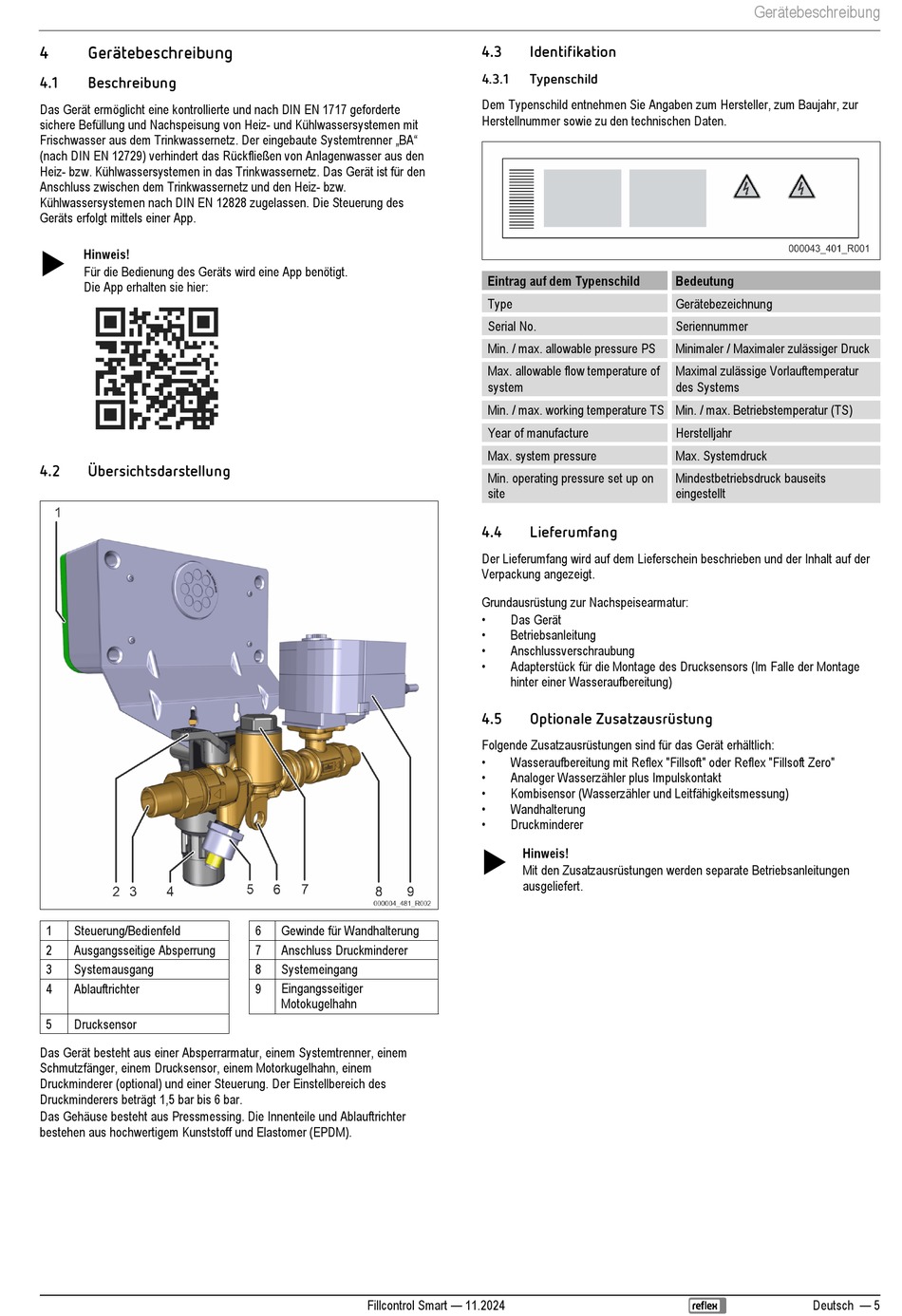

Gerätebeschreibung
4.1
Beschreibung
Das Gerät ermöglicht eine kontrollierte und nach DIN EN 1717 geforderte
sichere Befüllung und Nachspeisung von Heiz- und Kühlwassersystemen mit
Frischwasser aus dem Trinkwassernetz. Der eingebaute Systemtrenner „BA"
(nach DIN EN 12729) verhindert das Rückfließen von Anlagenwasser aus den
Heiz- bzw. Kühlwassersystemen in das Trinkwassernetz. Das Gerät ist für den
Anschluss zwischen dem Trinkwassernetz und den Heiz- bzw.
Kühlwassersystemen nach DIN EN 12828 zugelassen. Die Steuerung des
Geräts erfolgt mittels einer App.
Hinweis!
Für die Bedienung des Geräts wird eine App benötigt.
Die App erhalten sie hier:
4.2
Übersichtsdarstellung
1
Steuerung/Bedienfeld
2
Ausgangsseitige Absperrung
3
Systemausgang
4
Ablauftrichter
5
Drucksensor
Das Gerät besteht aus einer Absperrarmatur, einem Systemtrenner, einem
Schmutzfänger, einem Drucksensor, einem Motorkugelhahn, einem
Druckminderer (optional) und einer Steuerung. Der Einstellbereich des
Druckminderers beträgt 1,5 bar bis 6 bar.
Das Gehäuse besteht aus Pressmessing. Die Innenteile und Ablauftrichter
bestehen aus hochwertigem Kunststoff und Elastomer (EPDM).
6
Gewinde für Wandhalterung
7
Anschluss Druckminderer
8
Systemeingang
Eingangsseitiger
9
Motokugelhahn
Fillcontrol Smart — 11.2024
4.3
Identifikation
4.3.1
Typenschild
Dem Typenschild entnehmen Sie Angaben zum Hersteller, zum Baujahr, zur
Herstellnummer sowie zu den technischen Daten.
Eintrag auf dem Typenschild
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / max. Betriebstemperatur (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Lieferumfang
Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Grundausrüstung zur Nachspeisearmatur:
•
Das Gerät
•
Betriebsanleitung
•
Anschlussverschraubung
•
Adapterstück für die Montage des Drucksensors (Im Falle der Montage
hinter einer Wasseraufbereitung)
4.5
Optionale Zusatzausrüstung
Folgende Zusatzausrüstungen sind für das Gerät erhältlich:
•
Wasseraufbereitung mit Reflex "Fillsoft" oder Reflex "Fillsoft Zero"
•
Analoger Wasserzähler plus Impulskontakt
•
Kombisensor (Wasserzähler und Leitfähigkeitsmessung)
•
Wandhalterung
•
Druckminderer
Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.
Gerätebeschreibung
Bedeutung
Gerätebezeichnung
Seriennummer
Minimaler / Maximaler zulässiger Druck
Maximal zulässige Vorlauftemperatur
des Systems
Herstelljahr
Max. Systemdruck
Mindestbetriebsdruck bauseits
eingestellt
Deutsch — 5
