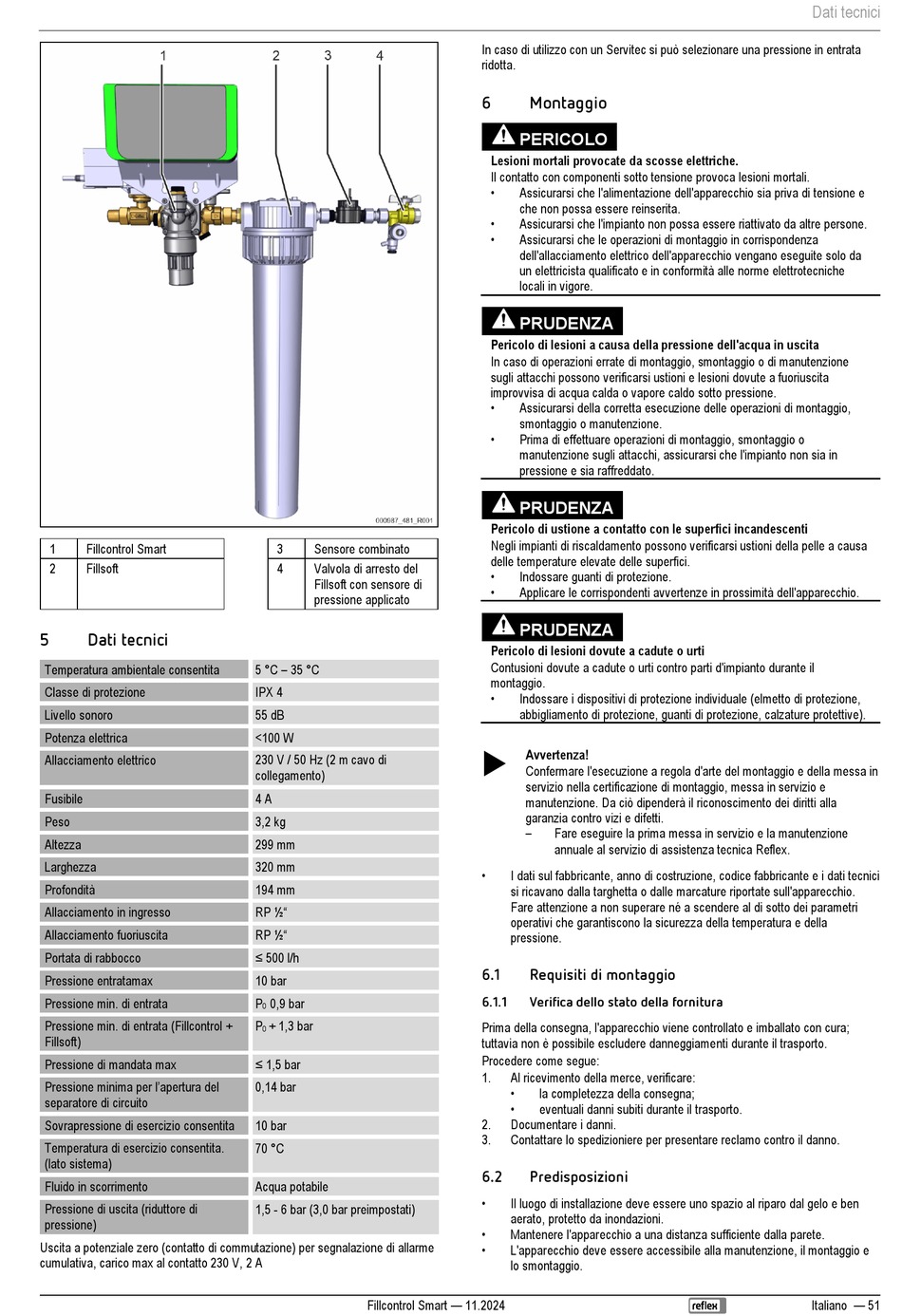

Reflex Fillcontrol Smart Originalbetriebsanleitung Seite 51

1 Fillcontrol Smart
2 Fillsoft
5 Dati tecnici
Temperatura ambientale consentita
Classe di protezione
Livello sonoro
Potenza elettrica
Allacciamento elettrico
Fusibile
Peso
Altezza
Larghezza
Profondità
Allacciamento in ingresso
Allacciamento fuoriuscita
Portata di rabbocco
Pressione entratamax
Pressione min. di entrata
Pressione min. di entrata (Fillcontrol +
Fillsoft)
Pressione di mandata max
Pressione minima per l'apertura del
separatore di circuito
Sovrapressione di esercizio consentita
Temperatura di esercizio consentita.
(lato sistema)
Fluido in scorrimento
Pressione di uscita (riduttore di
pressione)
Uscita a potenziale zero (contatto di commutazione) per segnalazione di allarme
cumulativa, carico max al contatto 230 V, 2 A
3 Sensore combinato
4 Valvola di arresto del
Fillsoft con sensore di
pressione applicato
5 °C – 35 °C
IPX 4
55 dB
<100 W
230 V / 50 Hz (2 m cavo di
collegamento)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P 0,9 bar
0
P + 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Acqua potabile
1,5 - 6 bar (3,0 bar preimpostati)
Fillcontrol Smart — 11.2024
In caso di utilizzo con un Servitec si può selezionare una pressione in entrata
ridotta.
6 Montaggio
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
• Assicurarsi che l'alimentazione dell'apparecchio sia priva di tensione e
che non possa essere reinserita.
• Assicurarsi che l'impianto non possa essere riattivato da altre persone.
• Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da
un elettricista qualificato e in conformità alle norme elettrotecniche
locali in vigore.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione
sugli attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita
improvvisa di acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o
manutenzione sugli attacchi, assicurarsi che l'impianto non sia in
pressione e sia raffreddato.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
• Indossare guanti di protezione.
• Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni dovute a cadute o urti
Contusioni dovute a cadute o urti contro parti d'impianto durante il
montaggio.
• Indossare i dispositivi di protezione individuale (elmetto di protezione,
abbigliamento di protezione, guanti di protezione, calzature protettive).
Avvertenza!

Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio, messa in servizio e
manutenzione. Da ciò dipenderà il riconoscimento dei diritti alla
garanzia contro vizi e difetti.
– Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
• I dati sul fabbricante, anno di costruzione, codice fabbricante e i dati tecnici
si ricavano dalla targhetta o dalle marcature riportate sull'apparecchio.
Fare attenzione a non superare né a scendere al di sotto dei parametri
operativi che garantiscono la sicurezza della temperatura e della
pressione.
6.1 Requisiti di montaggio
6.1.1 Verifica dello stato della fornitura
Prima della consegna, l'apparecchio viene controllato e imballato con cura;
tuttavia non è possibile escludere danneggiamenti durante il trasporto.
Procedere come segue:
1. Al ricevimento della merce, verificare:
• la completezza della consegna;
• eventuali danni subiti durante il trasporto.
2. Documentare i danni.
3. Contattare lo spedizioniere per presentare reclamo contro il danno.
6.2 Predisposizioni
• Il luogo di installazione deve essere uno spazio al riparo dal gelo e ben
aerato, protetto da inondazioni.
• Mantenere l'apparecchio a una distanza sufficiente dalla parete.
• L'apparecchio deve essere accessibile alla manutenzione, il montaggio e
lo smontaggio.
Dati tecnici
Italiano — 51
