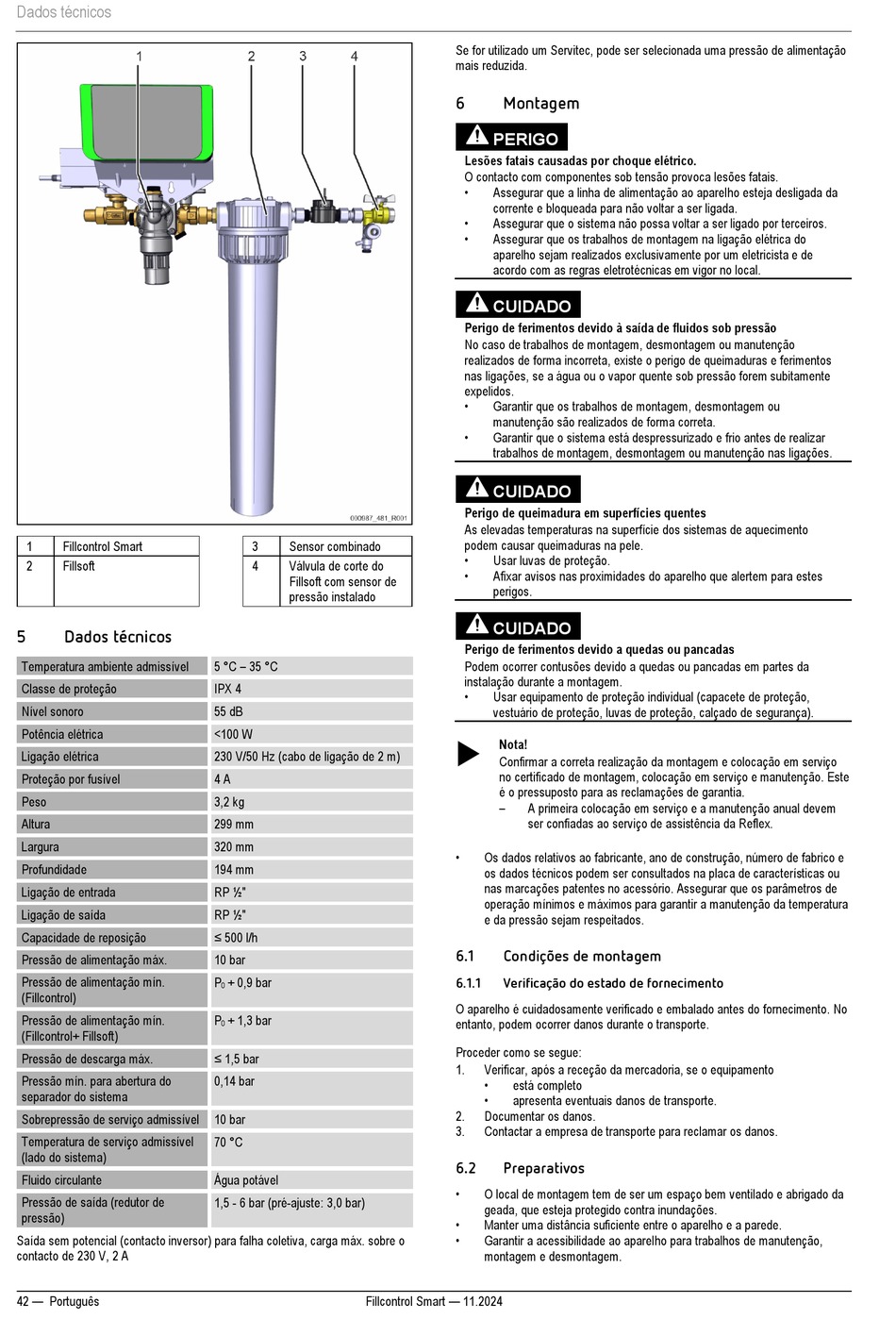

Dados técnicos
1
Fillcontrol Smart
2
Fillsoft
5
Dados técnicos
Temperatura ambiente admissível
Classe de proteção
Nível sonoro
Potência elétrica
Ligação elétrica
Proteção por fusível
Peso
Altura
Largura
Profundidade
Ligação de entrada
Ligação de saída
Capacidade de reposição
Pressão de alimentação máx.
Pressão de alimentação mín.
(Fillcontrol)
Pressão de alimentação mín.
(Fillcontrol+ Fillsoft)
Pressão de descarga máx.
Pressão mín. para abertura do
separador do sistema
Sobrepressão de serviço admissível
Temperatura de serviço admissível
(lado do sistema)
Fluido circulante
Pressão de saída (redutor de
pressão)
Saída sem potencial (contacto inversor) para falha coletiva, carga máx. sobre o
contacto de 230 V, 2 A
42 — Português
3
Sensor combinado
4
Válvula de corte do
Fillsoft com sensor de
pressão instalado
5 °C – 35 °C
IPX 4
55 dB
<100 W
230 V/50 Hz (cabo de ligação de 2 m)
4 A
3,2 kg
299 mm
320 mm
194 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P
+ 0,9 bar
0
P
+ 1,3 bar
0
≤ 1,5 bar
0,14 bar
10 bar
70 °C
Água potável
1,5 - 6 bar (pré-ajuste: 3,0 bar)
Fillcontrol Smart — 11.2024
Se for utilizado um Servitec, pode ser selecionada uma pressão de alimentação
mais reduzida.
6
Montagem
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
•
Assegurar que o sistema não possa voltar a ser ligado por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas em vigor no local.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou
manutenção são realizados de forma correta.
•
Garantir que o sistema está despressurizado e frio antes de realizar
trabalhos de montagem, desmontagem ou manutenção nas ligações.
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento
podem causar queimaduras na pele.
•
Usar luvas de proteção.
•
Afixar avisos nas proximidades do aparelho que alertem para estes
perigos.
CUIDADO
Perigo de ferimentos devido a quedas ou pancadas
Podem ocorrer contusões devido a quedas ou pancadas em partes da
instalação durante a montagem.
•
Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
Nota!
Confirmar a correta realização da montagem e colocação em serviço
no certificado de montagem, colocação em serviço e manutenção. Este
é o pressuposto para as reclamações de garantia.
–
A primeira colocação em serviço e a manutenção anual devem
ser confiadas ao serviço de assistência da Reflex.
•
Os dados relativos ao fabricante, ano de construção, número de fabrico e
os dados técnicos podem ser consultados na placa de características ou
nas marcações patentes no acessório. Assegurar que os parâmetros de
operação mínimos e máximos para garantir a manutenção da temperatura
e da pressão sejam respeitados.
6.1
Condições de montagem
6.1.1
Verificação do estado de fornecimento
O aparelho é cuidadosamente verificado e embalado antes do fornecimento. No
entanto, podem ocorrer danos durante o transporte.
Proceder como se segue:
1.
Verificar, após a receção da mercadoria, se o equipamento
•
está completo
•
apresenta eventuais danos de transporte.
2.
Documentar os danos.
3.
Contactar a empresa de transporte para reclamar os danos.
6.2
Preparativos
•
O local de montagem tem de ser um espaço bem ventilado e abrigado da
geada, que esteja protegido contra inundações.
•
Manter uma distância suficiente entre o aparelho e a parede.
•
Garantir a acessibilidade ao aparelho para trabalhos de manutenção,
montagem e desmontagem.
