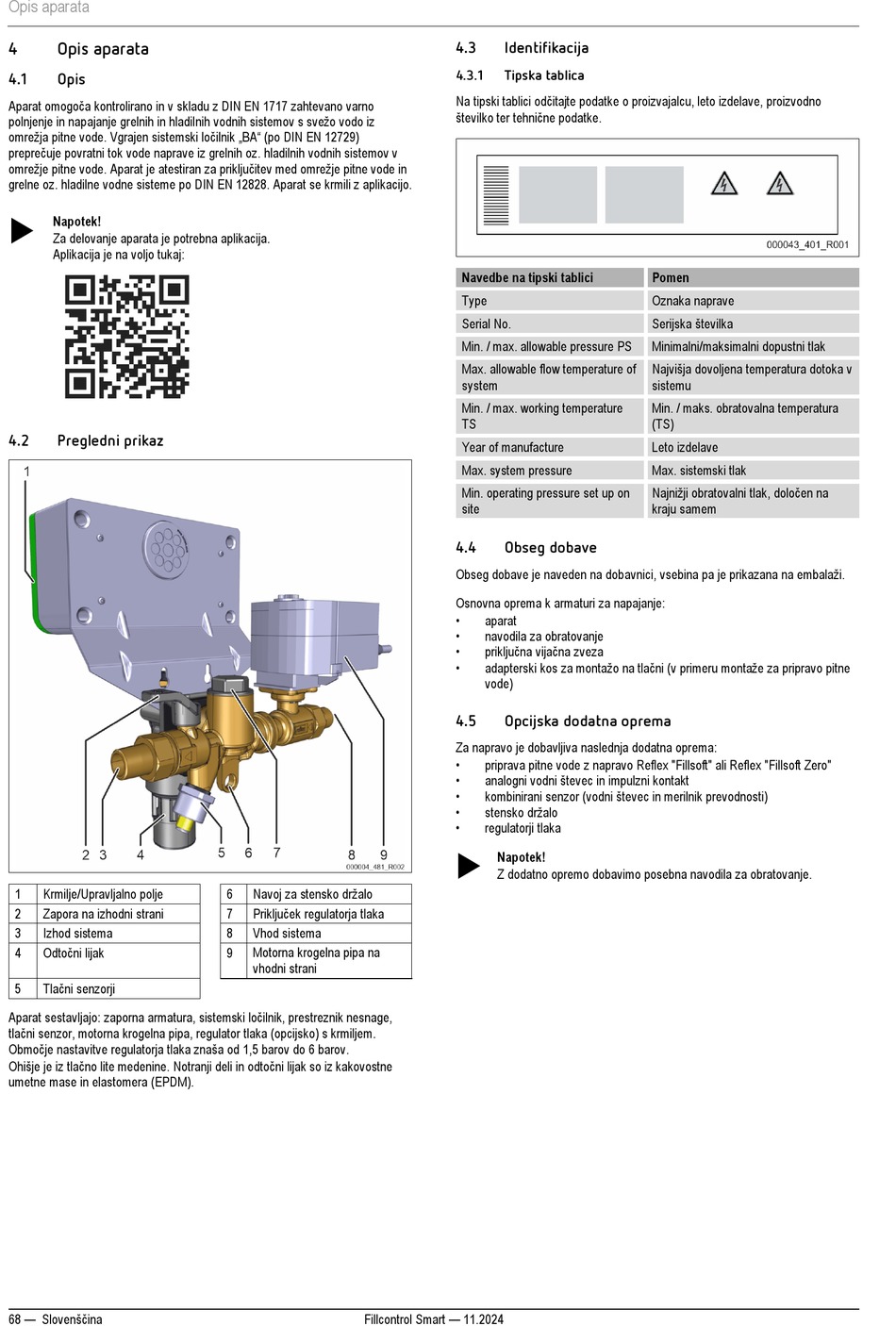

Opis aparata
4
Opis aparata
4.1
Opis
Aparat omogoča kontrolirano in v skladu z DIN EN 1717 zahtevano varno
polnjenje in napajanje grelnih in hladilnih vodnih sistemov s svežo vodo iz
omrežja pitne vode. Vgrajen sistemski ločilnik „BA" (po DIN EN 12729)
preprečuje povratni tok vode naprave iz grelnih oz. hladilnih vodnih sistemov v
omrežje pitne vode. Aparat je atestiran za priključitev med omrežje pitne vode in
grelne oz. hladilne vodne sisteme po DIN EN 12828. Aparat se krmili z aplikacijo.
Napotek!
Za delovanje aparata je potrebna aplikacija.
Aplikacija je na voljo tukaj:
4.2
Pregledni prikaz
1
Krmilje/Upravljalno polje
2
Zapora na izhodni strani
3
Izhod sistema
4
Odtočni lijak
5
Tlačni senzorji
Aparat sestavljajo: zaporna armatura, sistemski ločilnik, prestreznik nesnage,
tlačni senzor, motorna krogelna pipa, regulator tlaka (opcijsko) s krmiljem.
Območje nastavitve regulatorja tlaka znaša od 1,5 barov do 6 barov.
Ohišje je iz tlačno lite medenine. Notranji deli in odtočni lijak so iz kakovostne
umetne mase in elastomera (EPDM).
68 — Slovenščina
6
Navoj za stensko držalo
7
Priključek regulatorja tlaka
8
Vhod sistema
9
Motorna krogelna pipa na
vhodni strani
Fillcontrol Smart — 11.2024
4.3
Identifikacija
4.3.1
Tipska tablica
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno
številko ter tehnične podatke.
Navedbe na tipski tablici
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Obseg dobave
Obseg dobave je naveden na dobavnici, vsebina pa je prikazana na embalaži.
Osnovna oprema k armaturi za napajanje:
•
aparat
•
navodila za obratovanje
•
priključna vijačna zveza
•
adapterski kos za montažo na tlačni (v primeru montaže za pripravo pitne
vode)
4.5
Opcijska dodatna oprema
Za napravo je dobavljiva naslednja dodatna oprema:
•
priprava pitne vode z napravo Reflex "Fillsoft" ali Reflex "Fillsoft Zero"
•
analogni vodni števec in impulzni kontakt
•
kombinirani senzor (vodni števec in merilnik prevodnosti)
•
stensko držalo
•
regulatorji tlaka
Napotek!
Z dodatno opremo dobavimo posebna navodila za obratovanje.
Pomen
Oznaka naprave
Serijska številka
Minimalni/maksimalni dopustni tlak
Najvišja dovoljena temperatura dotoka v
sistemu
Min. / maks. obratovalna temperatura
(TS)
Leto izdelave
Max. sistemski tlak
Najnižji obratovalni tlak, določen na
kraju samem
