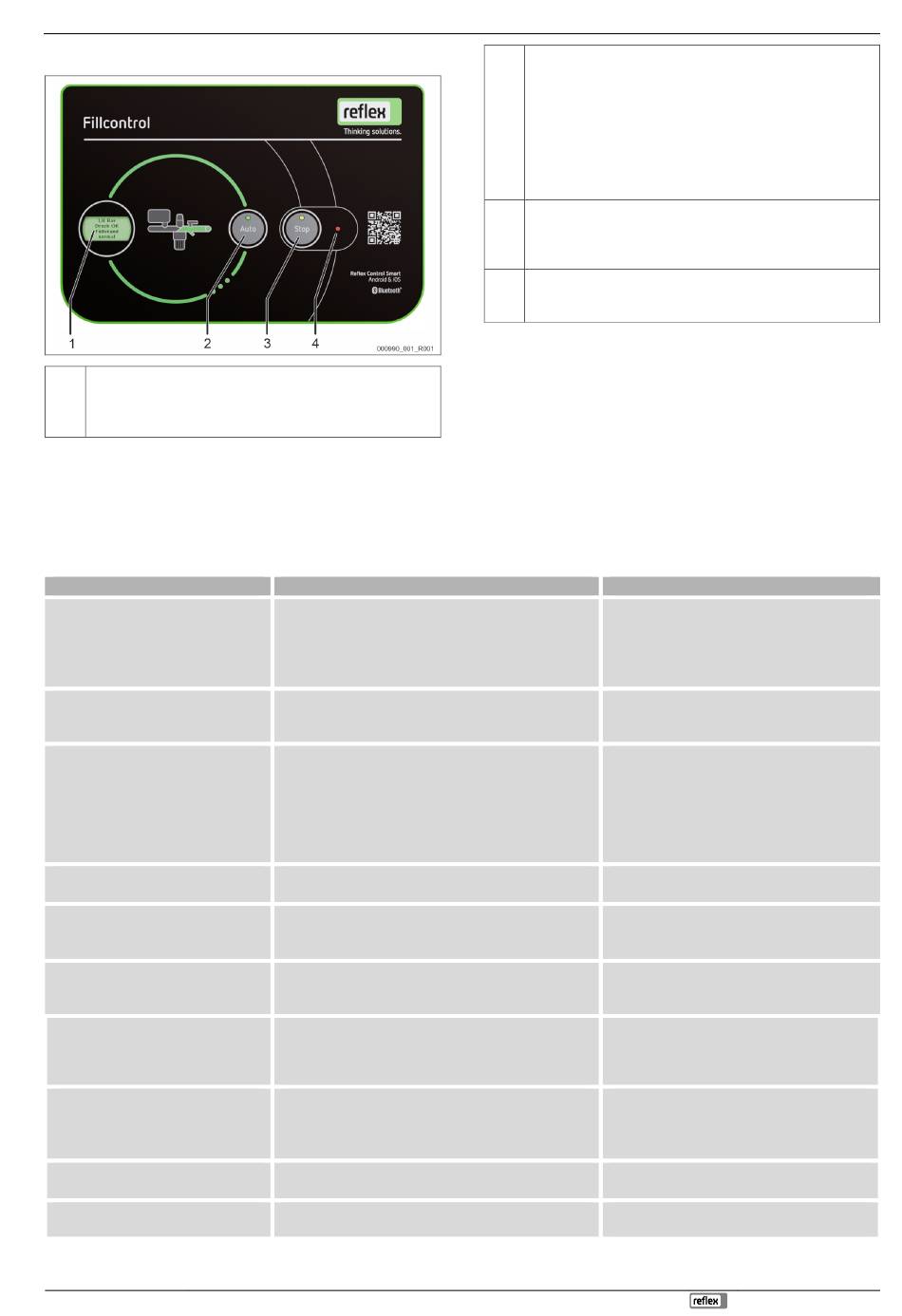

Betrieb
1
Display
Anzeige Druck
Anzeige Fehler- & Warnmeldungen
Anzeige Weichwasserkapazität
Fehlertabelle
Die Fehlerbehebung wird auch in der App beschrieben. Die Fehler- & Warnmeldungen werden auf dem Display angezeigt.
Fehler- & Warnmeldung
01 - Minimaler Druck (MAG)
02.1 - Wassermangel
02.2 - Wassermangel
05 - Vakuum-Fehler
06 - NSP-Zeit überschritten
07 - NSP-Zyklen / Menge pro Zeit
überschritten
08 - Druckmessung (MAG)
10 - Maximaldruck
14 - Ausschiebezeit
19 - Dauer Stop > 4 h
Ursache
1.
Einstellwert P0 unterschritten
2.
Wasserverlust in der Anlage
3.
Störung der Pumpe
4.
Ausdehnungsgefäß defekt
5.
Nachspeisung gestört – bzw. ein NSP-Fehler.
1.
Schmutzfänger verstopft.
2.
Zuleitung gesprrt.
Unterdruck wird nicht schnell genug erzeugt.
1.
Vakuumpumpe defekt.
2.
Gas in der Vakuumpumpe.
3.
Entgasungsventil/ Rückschlagventil am Schnellentlüfter
undicht.
4.
Schnellentlüfter tropft
1.
Es kann kein Vakuum aufgebaut werden
2.
Es kann kein Unterdruck gehalten werden
1.
Einstellzeit überschritten.
2.
Nachspeiseleistung zu gering.
3.
Wasserverlust in der Anlage.
1.
Einstellwert überschritten
1.
Steuerung erhält falsches Signal
2.
Drucksensor liefert Werte außerhalb des
Arbeitsbereiches an
(4-20 mA)
1.
Einstellwert
Pmax = Psv-0,5 bar überschritten
1.
Entgasungsleitung geschlossen.
2.
Schmutzfänger verstopft
1.
Die Anlage ist länger als 4 Stunden im Stoppbetrieb.
Fillcontrol Smart — 11.2024
2
Auto-Button/LED
Der Auto-Button startet den Betrieb nach einer Inbetriebnahme
oder aus dem Stoppbetrieb
Die Auto-LED leuchtet im Automatikbetrieb grün
Die Auto-LED ist im Stoppbetrieb aus
Display
Anzeige Druck
Anzeige Fehler- & Warnmeldungen
Anzeige Weichwasserkapazität
3
Stop-Button/LED
Der Stop-Button ist für die Neueingabe von Werten in der
Steuerung und für den manuellen Modus (Wartungsmodus)
Die Stop-LED leuchtet gelb
4
Service- LED
Die Service-LED leuchtet bei einer Warnmeldung
Die Service-LED blinkt bei einer Störmeldung
8.1
Störmeldungen
Treten Fehler im Betrieb der Anlage auf, werden diese über die LED und das
Display visualisiert.
Fehler müssen mit der Auto-Taste quittiert werden.
Die Anlage verbleibt bis zur Quittierung im Fehlerzustand.
Warnungen müssen nicht quittiert werden. Die Anlage läuft weiter.
Sobald die Ursache der Warnung behoben ist, erlischt die
entsprechende LED.
1.
Einstellwert prüfen P0.
2.
-
3.
Pumpe überprüfen lassen.
4.
Druckausdehnungs-gefäß des Systems prüfen.
1.
Schmutzfänger reinigen.
2.
Zuleitung entsperren/Druck der
Nachspeiseleitung prüfen.
1.
Pumpe prüfen und gegebenenfalls wechseln.
2.
Rückschlagventil am Schnellentlüfter
wechseln. (Terminologie abgleichen)
3.
4.
Wasserqualität prüfen – Schäumen des
Fluids/Sauerstoffhemmer. Wasserqualität muss
der entsprechen VDI 2035
1.
Pumpe prüfen
2.
Leckage in der Anlage abdichten.
1.
Einstellwert überprüfen.
2.
Zuleitung prüfen.
3.
System auf Leckagen überprüfen.
Leckage in der Anlage abdichten
Zyklen-Zähler zurücksetzen – passiert durch
das Quittieren des Fehlers
Drucksensor -Stecker anschließen
Kabel auf Beschädigungen prüfen.
Drucksensor tauschen.
Einstellwert prüfen
Drucksensor prüfen
Druck ablassen
MAG prüfen
1.
Entgasungsleitung öffnen.
2.
Schmutzfänger reinigen.
Steuerung auf Automatikbetrieb stellen – durch
Drücken auf den Auto-Button an der Anlage.
Betrieb
Reaktion
Deutsch — 9
