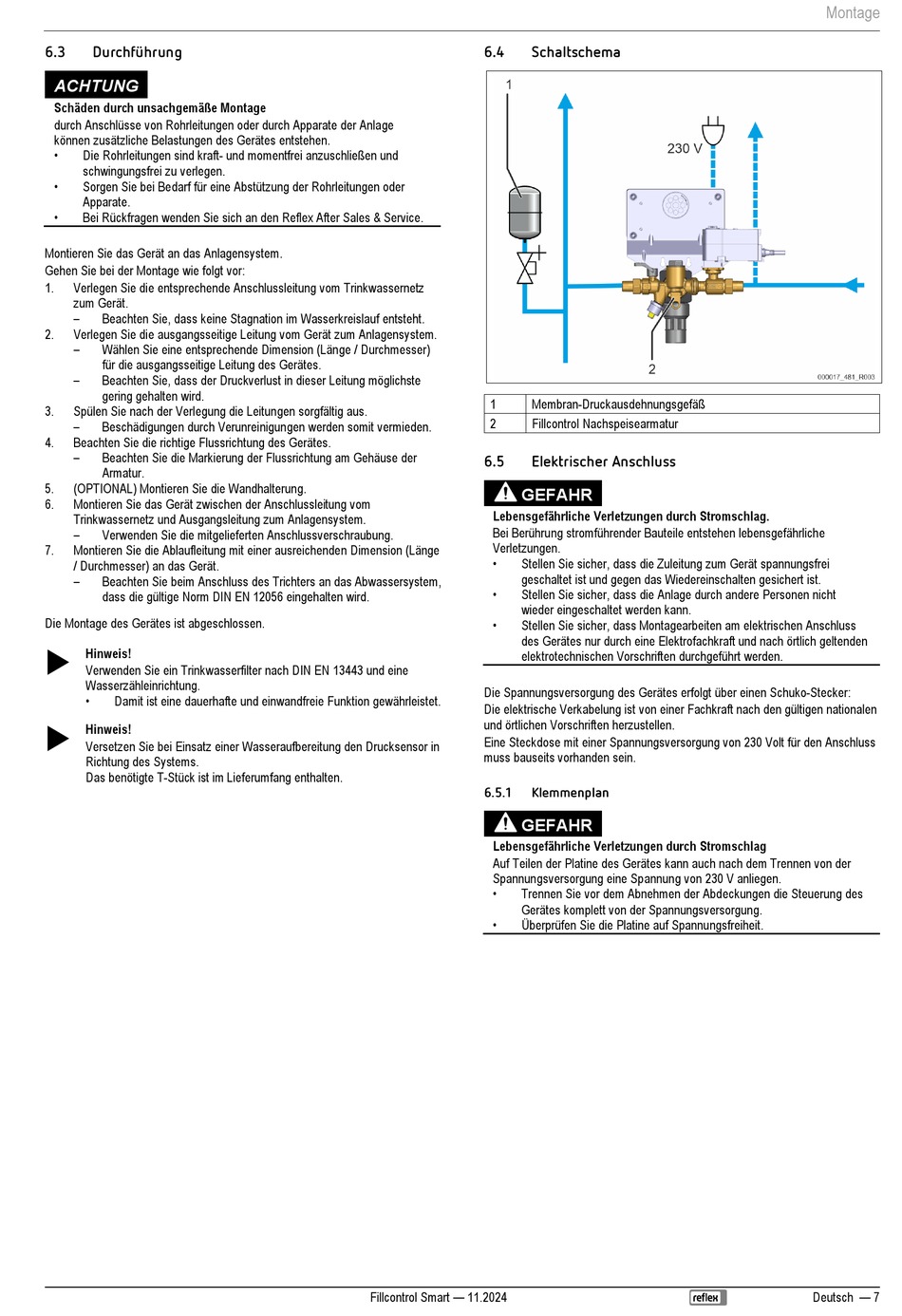

6.3
Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
•
Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
•
Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.
Montieren Sie das Gerät an das Anlagensystem.
Gehen Sie bei der Montage wie folgt vor:
1.
Verlegen Sie die entsprechende Anschlussleitung vom Trinkwassernetz
zum Gerät.
–
Beachten Sie, dass keine Stagnation im Wasserkreislauf entsteht.
2.
Verlegen Sie die ausgangsseitige Leitung vom Gerät zum Anlagensystem.
–
Wählen Sie eine entsprechende Dimension (Länge / Durchmesser)
für die ausgangsseitige Leitung des Gerätes.
–
Beachten Sie, dass der Druckverlust in dieser Leitung möglichste
gering gehalten wird.
3.
Spülen Sie nach der Verlegung die Leitungen sorgfältig aus.
–
Beschädigungen durch Verunreinigungen werden somit vermieden.
4.
Beachten Sie die richtige Flussrichtung des Gerätes.
–
Beachten Sie die Markierung der Flussrichtung am Gehäuse der
Armatur.
5.
(OPTIONAL) Montieren Sie die Wandhalterung.
6.
Montieren Sie das Gerät zwischen der Anschlussleitung vom
Trinkwassernetz und Ausgangsleitung zum Anlagensystem.
–
Verwenden Sie die mitgelieferten Anschlussverschraubung.
7.
Montieren Sie die Ablaufleitung mit einer ausreichenden Dimension (Länge
/ Durchmesser) an das Gerät.
–
Beachten Sie beim Anschluss des Trichters an das Abwassersystem,
dass die gültige Norm DIN EN 12056 eingehalten wird.
Die Montage des Gerätes ist abgeschlossen.
Hinweis!
Verwenden Sie ein Trinkwasserfilter nach DIN EN 13443 und eine
Wasserzähleinrichtung.
•
Damit ist eine dauerhafte und einwandfreie Funktion gewährleistet.
Hinweis!
Versetzen Sie bei Einsatz einer Wasseraufbereitung den Drucksensor in
Richtung des Systems.
Das benötigte T-Stück ist im Lieferumfang enthalten.
6.4
Schaltschema
1
Membran-Druckausdehnungsgefäß
2
Fillcontrol Nachspeisearmatur
6.5
Elektrischer Anschluss
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht
wieder eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss
des Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
Die Spannungsversorgung des Gerätes erfolgt über einen Schuko-Stecker:
Die elektrische Verkabelung ist von einer Fachkraft nach den gültigen nationalen
und örtlichen Vorschriften herzustellen.
Eine Steckdose mit einer Spannungsversorgung von 230 Volt für den Anschluss
muss bauseits vorhanden sein.
6.5.1
Klemmenplan
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag
Auf Teilen der Platine des Gerätes kann auch nach dem Trennen von der
Spannungsversorgung eine Spannung von 230 V anliegen.
•
Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des
Gerätes komplett von der Spannungsversorgung.
•
Überprüfen Sie die Platine auf Spannungsfreiheit.
Fillcontrol Smart — 11.2024
Montage
Deutsch — 7
