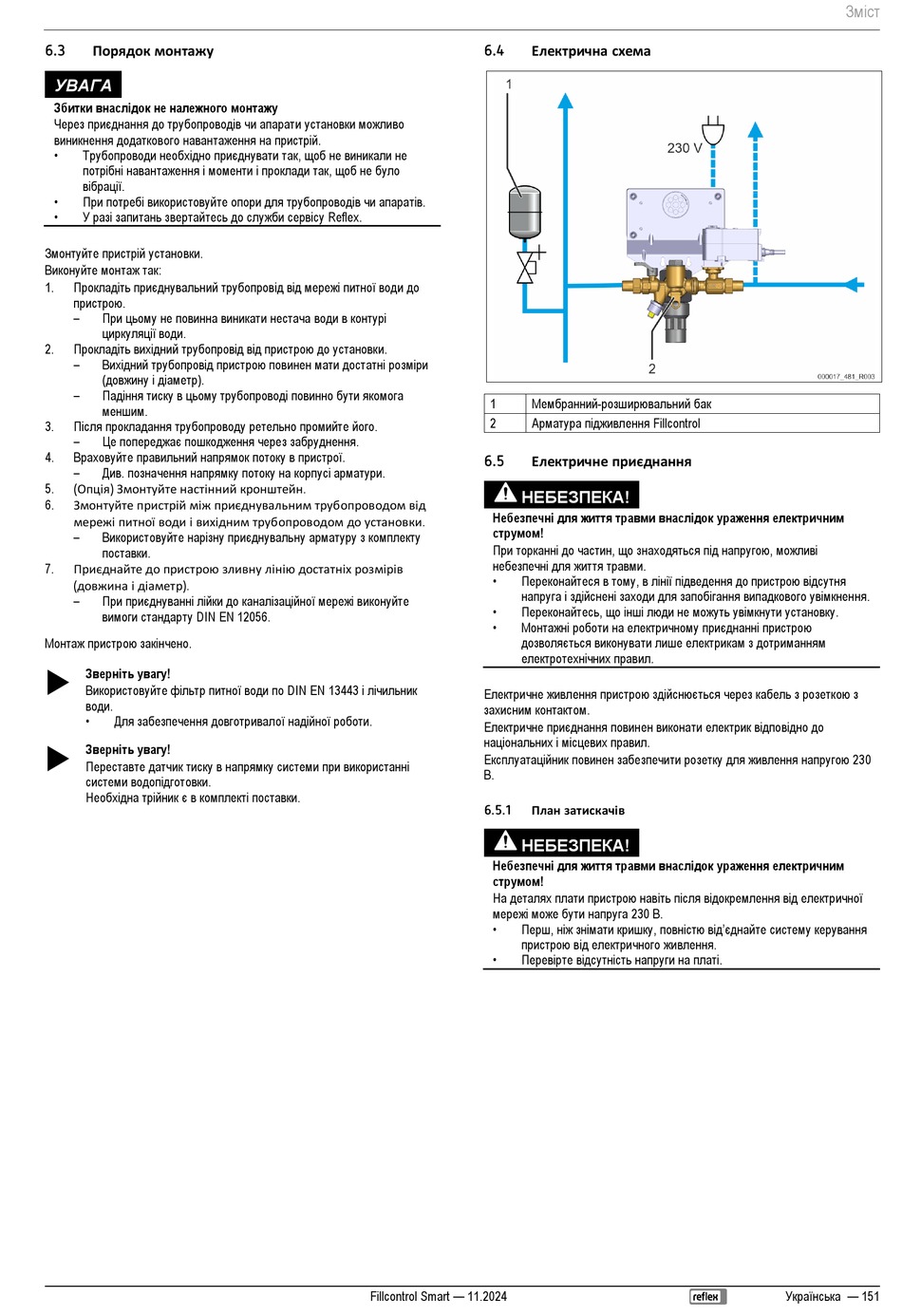

6.3
Порядок монтажу
УВАГА
Збитки внаслідок не належного монтажу
Через приєднання до трубопроводів чи апарати установки можливо
виникнення додаткового навантаження на пристрій.
•
Трубопроводи необхідно приєднувати так, щоб не виникали не
потрібні навантаження і моменти і проклади так, щоб не було
вібрації.
•
При потребі використовуйте опори для трубопроводів чи апаратів.
•
У разі запитань звертайтесь до служби сервісу Reflex.
Змонтуйте пристрій установки.
Виконуйте монтаж так:
1.
Прокладіть приєднувальний трубопровід від мережі питної води до
пристрою.
–
При цьому не повинна виникати нестача води в контурі
циркуляції води.
2.
Прокладіть вихідний трубопровід від пристрою до установки.
–
Вихідний трубопровід пристрою повинен мати достатні розміри
(довжину і діаметр).
–
Падіння тиску в цьому трубопроводі повинно бути якомога
меншим.
3.
Після прокладання трубопроводу ретельно промийте його.
–
Це попереджає пошкодження через забруднення.
4.
Враховуйте правильний напрямок потоку в пристрої.
–
Див. позначення напрямку потоку на корпусі арматури.
5.
(Опція) Змонтуйте настінний кронштейн.
6.
Змонтуйте пристрій між приєднувальним трубопроводом від
мережі питної води і вихідним трубопроводом до установки.
–
Використовуйте нарізну приєднувальну арматуру з комплекту
поставки.
7.
Приєднайте до пристрою зливну лінію достатніх розмірів
(довжина і діаметр).
–
При приєднуванні лійки до каналізаційної мережі виконуйте
вимоги стандарту DIN EN 12056.
Монтаж пристрою закінчено.
Зверніть увагу!
Використовуйте фільтр питної води по DIN EN 13443 і лічильник
води.
•
Для забезпечення довготривалої надійної роботи.
Зверніть увагу!
Переставте датчик тиску в напрямку системи при використанні
системи водопідготовки.
Необхідна трійник є в комплекті поставки.
6.4
Електрична схема
1
Мембранний-розширювальний бак
2
Арматура підживлення Fillcontrol
6.5
Електричне приєднання
НЕБЕЗПЕКА!
Небезпечні для життя травми внаслідок ураження електричним
струмом!
При торканні до частин, що знаходяться під напругою, можливі
небезпечні для життя травми.
•
Переконайтеся в тому, в лінії підведення до пристрою відсутня
напруга і здійснені заходи для запобігання випадкового увімкнення.
•
Переконайтесь, що інші люди не можуть увімкнути установку.
•
Монтажні роботи на електричному приєднанні пристрою
дозволяється виконувати лише електрикам з дотриманням
електротехнічних правил.
Електричне живлення пристрою здійснюється через кабель з розеткою з
захисним контактом.
Електричне приєднання повинен виконати електрик відповідно до
національних і місцевих правил.
Експлуатаційник повинен забезпечити розетку для живлення напругою 230
В.
6.5.1
План затискачів
НЕБЕЗПЕКА!
Небезпечні для життя травми внаслідок ураження електричним
струмом!
На деталях плати пристрою навіть після відокремлення від електричної
мережі може бути напруга 230 В.
•
Перш, ніж знімати кришку, повністю від'єднайте систему керування
пристрою від електричного живлення.
•
Перевірте відсутність напруги на платі.
Fillcontrol Smart — 11.2024
Зміст
Українська — 151
